40
Преобразователь давления D80
+
-
-
1 2 3 4 5
+
Zum Anschluß an
For connection to
VEGADIS 12
12...36 V DC
4...20mA
12...36 V DC
+
-
-
1 2 3 4 5
+
-
+
4-20mA
Вариант электроники K
Выходной сигнал 4…20 мА с встроенным
обслуживанием и обслуживанием на рас-
стоянии с помощью ПЭВМ и карманной
HART®-ЭВМ
4...20mA
12...36 V DC
+
-
1 2 3 4 5
S
Z
ti
Op
-
+
-
+
-
+
контрольный прибор
4 … 20 mA
энергопитание
12 … 36 V DC
Вариант электроники L
Выходной сигнал 4…20 мА с обслуживани-
ем внешним устройством VEGADIS 12, а
также обслуживанием на расстоянии с
помощью ПЭВМ и карманной HART®-ЭВМ
+
-
1 2 3 4 5
Zum Anschluß an
For connection to
VEGADIS 12
12...36 V DC
Вариант электроники I
Выходной сигнал 4…20 мА с обслуживани-
ем на расстоянии с помощью ПЭВМ и
карманной HART ®-ЭВМ
4...20mA
12...36 V DC
+
-
-
1 2 3 4 5
+
-
+
4-20mA
контрольный прибор
4 … 20 mA
энергопитание
12 … 36 V DC

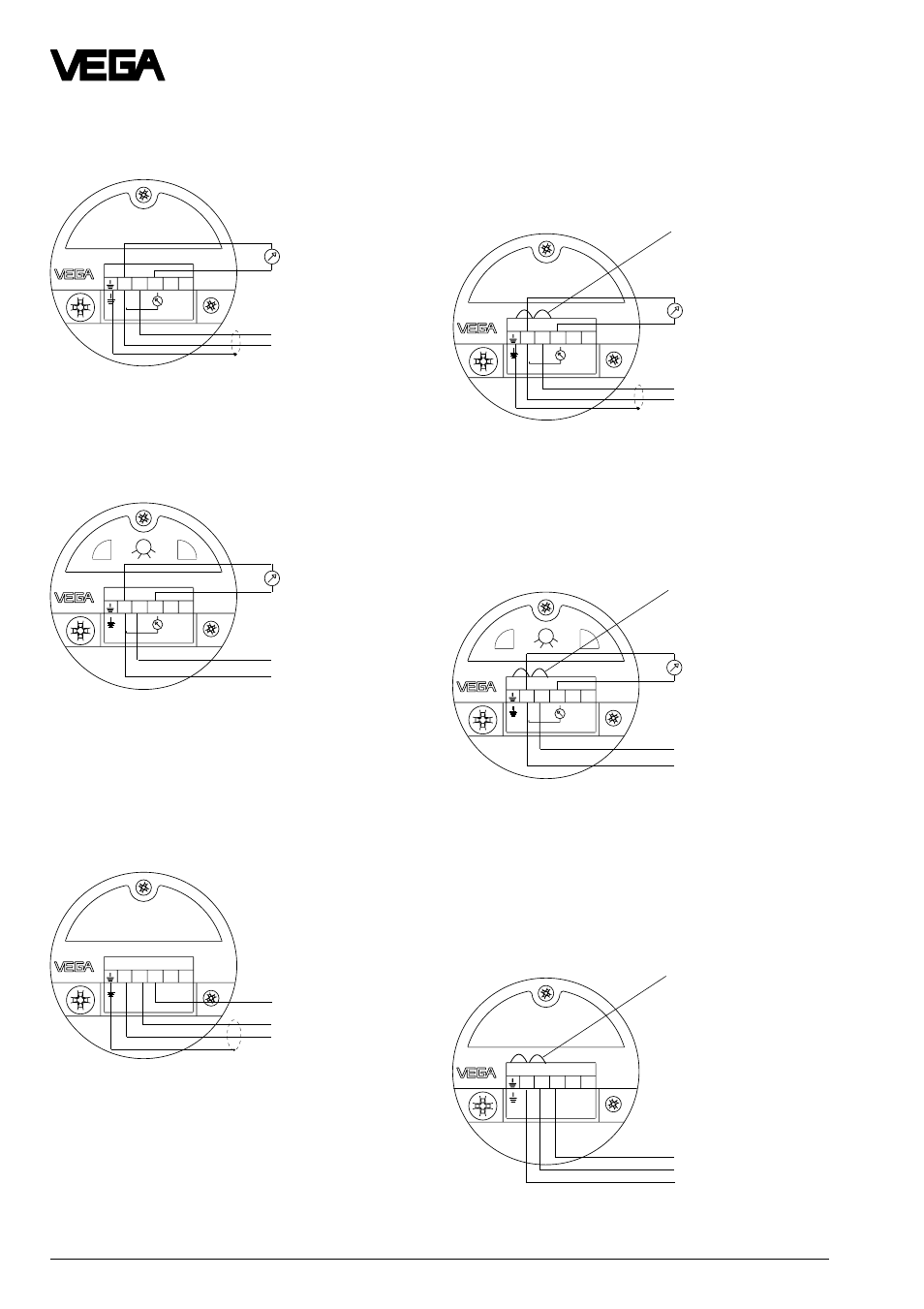

Электрическое подключение
Вариант электроники C
Выходной сигнал 4…20 мА
контрольный прибор
4 … 20 mA
энергопитание
12 … 36 V DC
Вариант электроники D
Выходной сигнал 4…20 мА с встроенным
обслуживанием
4...20mA
12...36 V DC
+
-
1 2 3 4 5
S
Z
ti
Op
-
+
-
+
-
+
контрольный прибор
4 … 20 mA
энергопитание
12 … 36 V DC
Вариант электроники E
Выходной сигнал 4…20 мА с обслуживани-
ем внешним подключающим устройством
VEGADIS 12
от внешнего подклю-
чающего устройства
VEGADIS 12
Гнезда для карманной
HART®-ЭВМ и
VEGACONNECT 2
от индикаторного
прибора VEGADIS 12
Гнезда для карманной
HART ®-ЭВМ и
VEGACONNECT 2
Гнезда для карманной
HART®-ЭВМ и
VEGACONNECT 2
