Преобразователь давления D80
Запуск в работу
Регулировка

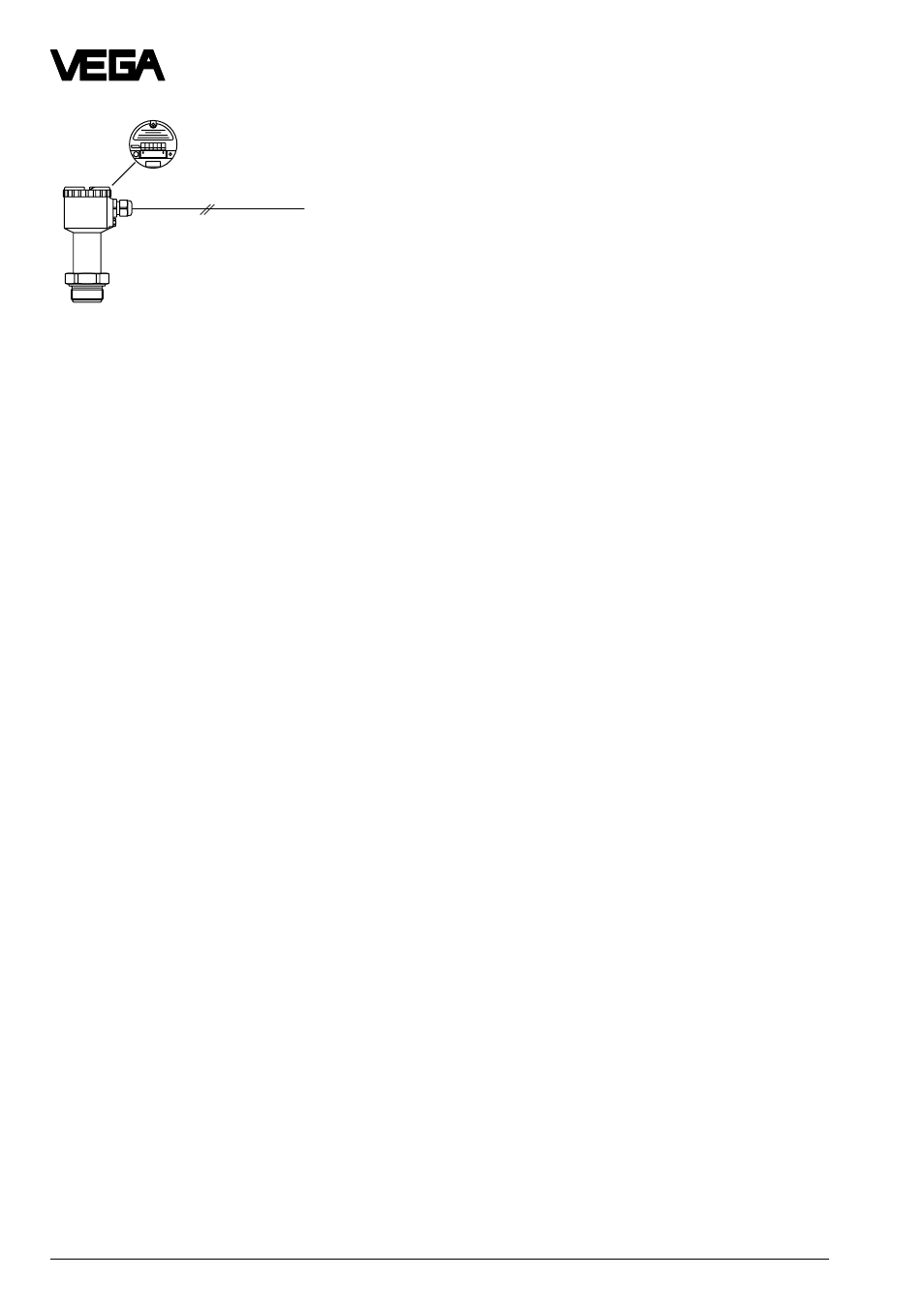

Для установки начала измерения и диапа-
зона измерения подключите сначала к
клеммам 1 и 3 прибор измерения тока.
Измеренные значения идентичны выход-
ному току.
Сначала установите начало измерения
(zero) (резервуар пустой)
• Установите поворотный переключатель
на „zero“. Опустошите резервуар.
• Установите с помощью кнопок [+] и [-]
ток в 4 мА.
Область установки начала измерения
(zero) может выбираться в диапазоне от -
20 %…+95 % от номинального диапазона
измерения (соответствует Turn up до
+95 %).
Затем установите конечное значение
диапазона измерения (span) (резерву-
ар полный)
• Установите поворотный переключатель
на „span“. Полностью заполните резер-
вуар.
• Установите с помощью кнопок [+] и [-]
ток в 20 мА.
Область установки конечного значения
диапазона измерения (span) может выби-
раться в диапазоне от 3,3 %…120 % от
номинального диапазона измерения (соот-
ветствует Turn down 1:30).
Указания по регулировке:
- изменение начала измерения не имеет
влияния на установленный интервал
измерения
- могут также устанавливаться токи для
частичного заполнения, например 8 мА
для 25 % и 16 мА для 75 %. Электроника
вычисляет затем автоматически значе-
ние тока для 0 % и 100 % (возможно
лишь когда оба значения находятся друг
от друга более чем на 3,3 %)
- если значение тока реагирует на нажа-
тие кнопок с задержкой, то это может
быть по двум причинам:
- последняя регулировка проводилась с
уровнем заполнения, который сильно
отклоняется от актуального уровня
заполнения
- было установлено большое время
интегрирования
Время интегрирования
Для сглаживания колебаний уровня запол-
нения нужно отрегулировать время интег-
рирования ti от 0…10 сек.
Установка времени интегрирования
• Поворотный переключатель установите
на ti.
• 10-кратным нажатием кнопки [-] сначала
убедитесь, что время интегрирования
установлено на 0 сек.
• Для каждой 1 сек времени интегрирова-
ния 1 раз нажмите кнопку [+].
