Преобразователь давления D80 47
4...20mA
12…36 V DC
+ -
1 2 3 4 5
S
Z ti
Op
– +
1
2
3
Обслуживание с ПЭВМ и обслуживаю-
щей программой VVO (вариант электро-
ники B, I, K и L)
С обслуживающей программой VVO (Vega
Visual Operating) на ПЭВМ Вы обслуживае-
те преобразователи давления с вариантом
электроники B, I, K и L особенно удобным
способом. ПЭВМ общается с датчиком
через адаптер интерфейса VEGACON-
NECT 2 или серийный кабель интерфейса
RS232 цифровым образом. На сигнальный
и питающий провод накладывается циф-
ровой обслуживающий сигнал. Обслужи-
вание может производиться непосред-
ственно на датчике, на любом месте
сигнального провода или на устройствах
формирования сигнала VEGAMET /
VEGALOG.
Для обслуживания обслуживающей про-
граммой VVO Вам требуется:
- ПЭВМ, IBM-совместимая, со свободным
последовательным интерфейсом, опера-
тивная память > 4 MB
- операционная система Windows® (начи-
ная с версии 3.0)
- математическое обеспечение VVO
(VEGA Visual Operating)
- интерфейсный адаптер VEGACONNECT
2 или серийный кабель интерфейса
RS232 (при измерительной системе
соединенной с центром формирования
сигнала VEGALOG 571)
ПЭВМ с обслуживающей программой VVO
(VEGA Visual Operating) может подклю-
чаться к
- датчику
- сигнальному проводу
- устройству формирования сигнала
VEGAMET 514 V, 515 V или 614 V
- центру формирования сигнала
VEGALOG
Указания для датчиков с сигнальным
выходом 4…20 мА:
На сигнальный выход накладывается
цифровой обслуживающий сигнал. Если
внутреннее сопротивление подключенного
устройства формирования сигнала мень-
ше чем 100 Ом (например, при внешнем
устройстве), цифровой обслуживающий
сигнал очень ослабляется. В этом случае
включите в сигнальную линию сопротив-
Запуск в работу
ление R > 100 Ом для того чтобы предотв-
ратить при продолжительном обслужива-
нии низкоомное шунтирование сигнала.
Для связи с карманной HART®-ЭВМ необ-
ходимо сопротивление примерно 250 Ом.
5.2 Датчик без обслуживания
Датчики с вариантом электроники C не
имеют возможностей обслуживания, и
они настроены на указанный фиксирован-
ный диапазон измерения.

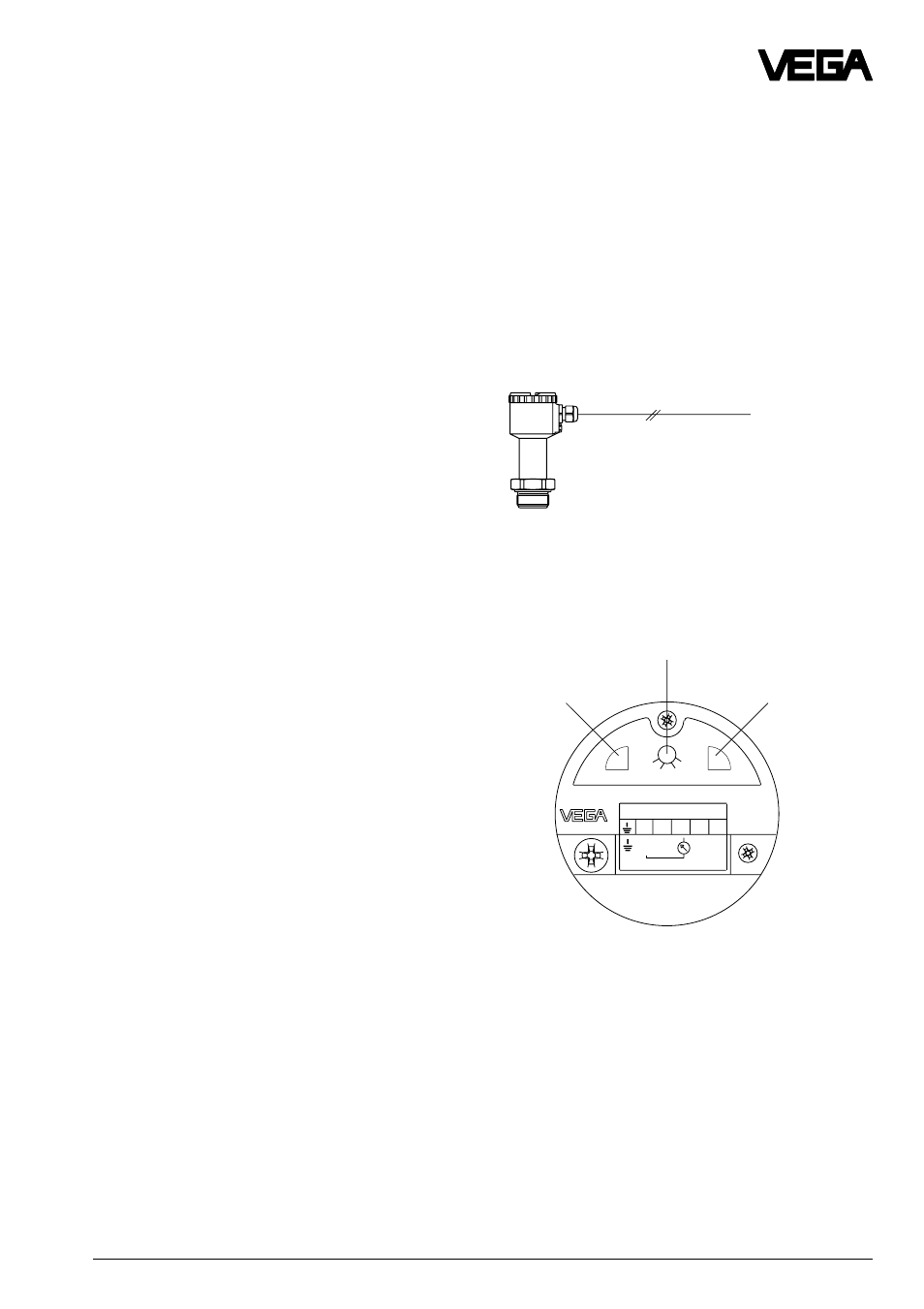

1 уменьшение значения
2 поворотный переключатель
3 увеличение значения
Поворотный переключатель установите в
одно из четырех положений переключате-
ля:
S - Span (диапазон измерения давления)
Z- Zero (нулевая настройка)
ti - Time (время интеграции)
Op - Operate (рабочее состояние)
Установку “пусто” нужно проводить при
пустом резервуаре (без давления), а уста-
новку “полно” - при полном резервуаре.
5.3 Датчик с модулем обслужива-
ния, регулировка датчика
Датчики с вариантом электроники D обо-
рудованы двухкнопочным обслуживаю-
щим модулем.
