70

Преобразователь давления D80

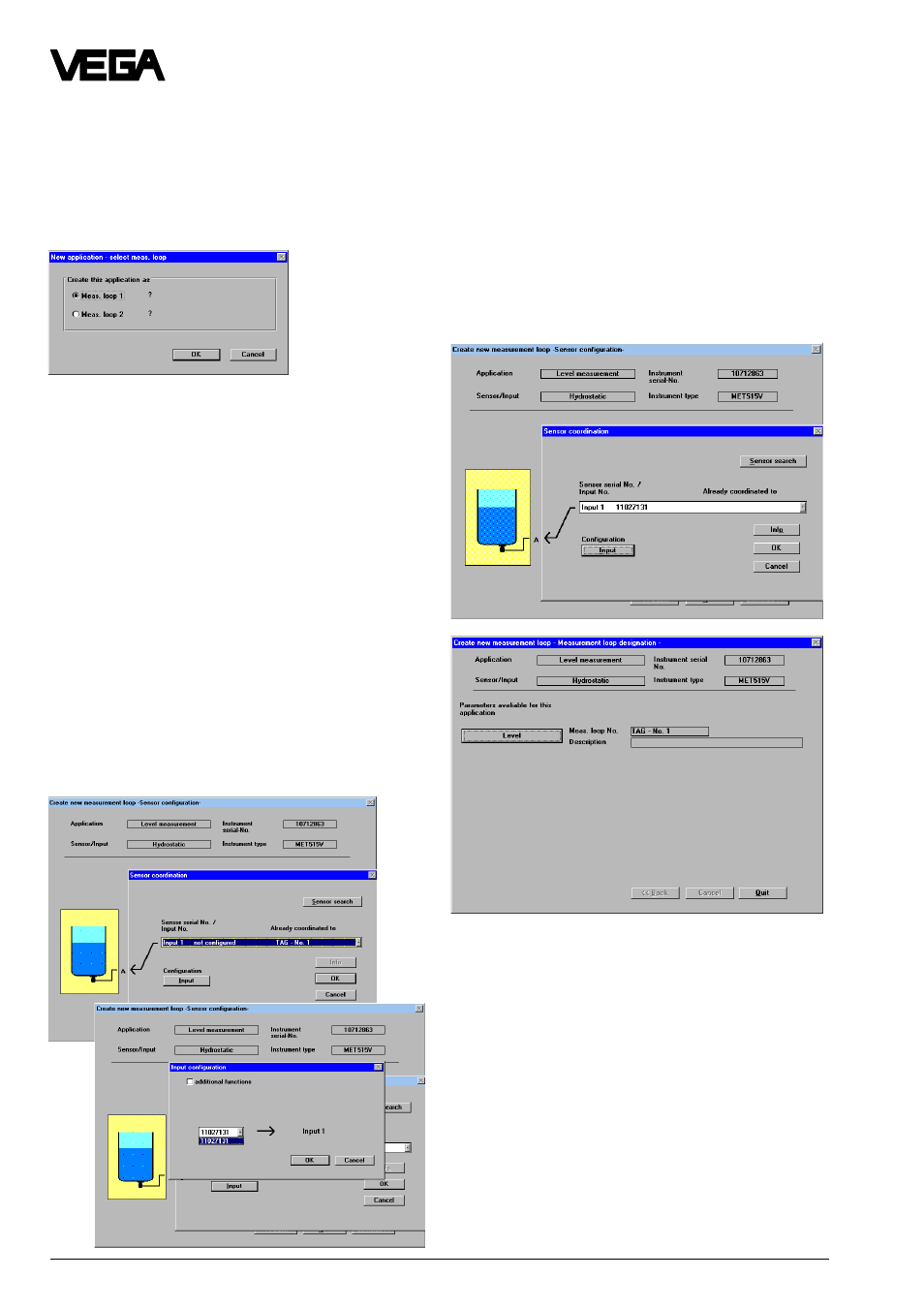

Вы находитесь в окне меню ”Create new
measurement loop - Measurement loop
designation
“. Здесь Вы можете присвоить
месту измерения номер (например 20) и
ввести короткое описание.

В дальнейшем Вы можете в этом окне
меню конфигурировать все выходы, как
например, токовый выход на рисунке.

Запуск в работу

• Выберите в следующем окне меню

“Standard level measurement“ и ”no
options“
.

• Нажмите на Continue и отроется окно

меню ”New application - select meas.
loop
“ .

• Выберите один из двух входов устрой-

ства формирования сигнала VEGAMET
(VEGAMET 514 V имеет только один
вход для датчика) и нажмите ”OK“.

Через несколько секунд откроется окно
меню ”Create new measurement loop -
Sensor configuration
“ (без картинки).

• Нажмите в окне меню ”Create new mea-

surement loop - Sensor configuration“ на
Sensor coordination“ (без картинки).

Открывается маленькое окно меню
Sensor coordination“.

• Нажмите сначала на ”Sensor search“.
• Затем нажмите на ”Input“.

• Выберите серийный номер датчика,

который Вы хотите подключить к входу
и нажмите OK“.

Вы увидите в окне меню ”Sensor coordi-
nation
“ свой выбор.

• Нажмите в окне меню ”Sensor coordi-

nation“ на ”OK“ и затем на ”Level“.
