Преобразователь давления D80
11
Описание прибора

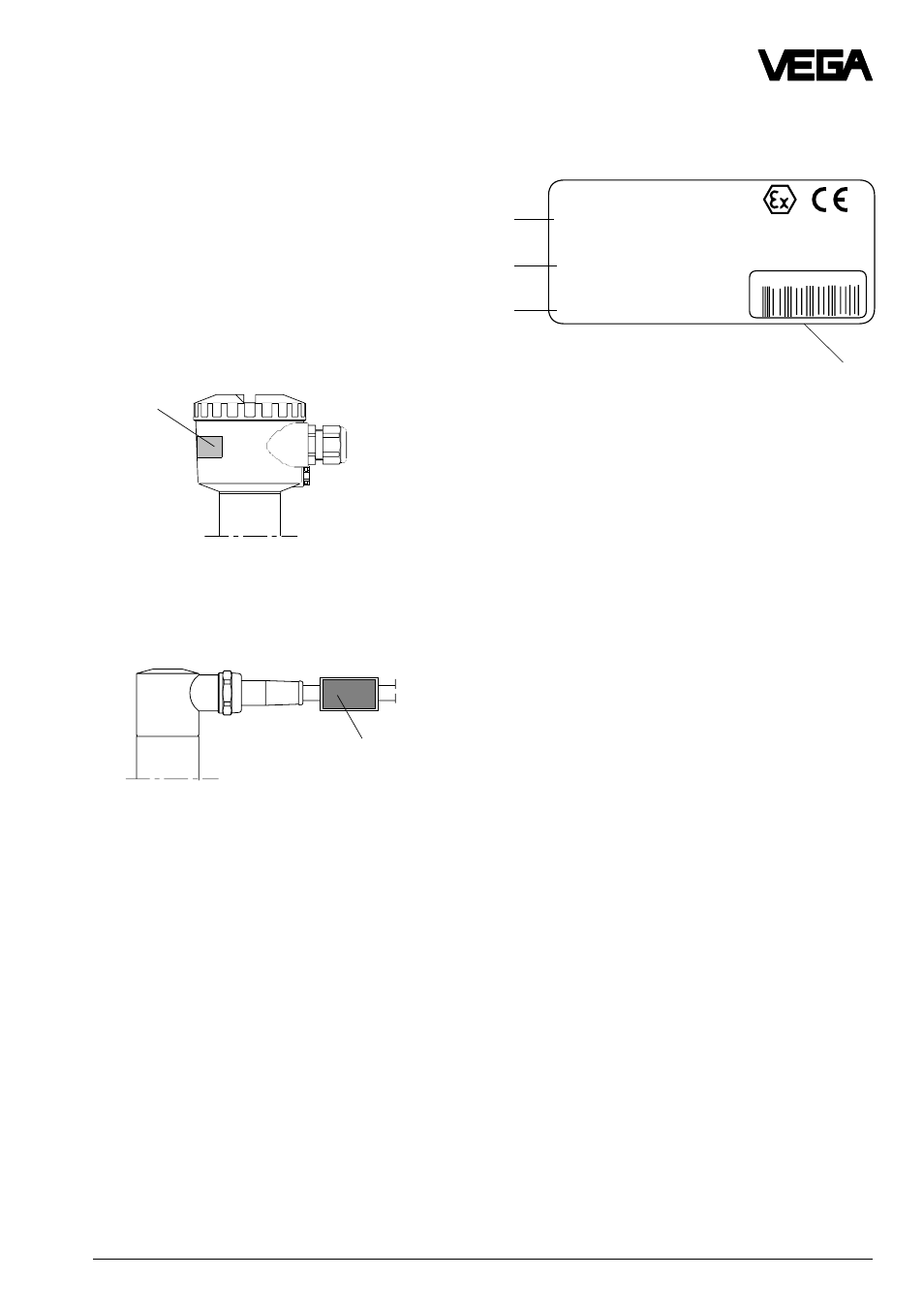

1.6 Типовой шильдик
Типовой шильдик
Пожалуйста, проверьте перед монтажом и
электрическим подключением используе-
те ли Вы подходящий прибор. При этом
обратите внимание на типовой шильдик,
который размещен следующим образом:
Преобразователь давления с корпусом
для подключения
Содержание типового шильдика (при-
мер Ех-датчика)
1 Основные данные номера заказа
2 Данные электроники
3 Номер подтверждения заказа
4 Серийный номер
4
Типовой шильдик содержит важные дан-
ные, которые Вам нужны для монтажа и
подключения. Поэтому построение и со-
ставные части типового шильдика объяс-
няются ниже на примере.
Типовой
шильдик
Типовой
шильдик
ser. no. 10612892
VEGA
®
D84 EX
type D84EX.XGG4231D
see PTB Nr. EX-95.D.2096 X EEX ia IIC, T6…T4
range:
0…1,0 bar
electronics:
D; signal I
out
4…20 mA (X)
power supply: 12…36 V DC
protection:
IP 65
AB-NR.
123456/78
2
1
3
Преобразователь давления с непос-
редственным кабельным отводом
