64

Преобразователь давления D80

Вы можете максимально задать 32 опор-
ные точки (пары значений).

• Покиньте меню, нажав ”OK“.
• Подтвердите ввод данных, нажав ”OK“, и

ваша индивидуальная линеаризирован-
ная кривая сохранится в датчике.

Опять в окне меню ”Conditioning“ Вы мо-
жете указать с помощью пункта меню
Integration time“ время интегрирования
измеряемой величены. Это имеет смысл
при колеблющейся поверхности измеряе-
мого материала, чтобы не получать посто-
янно меняющиеся значения измеряемой
величины и конечный результат. Стандар-
тное время интегрирования устанавлива-
ется в 0 секунд.

• Покиньте меню, нажав ”OK“.

Вы попадете опять в окно меню
”Instrument data parameter adjustment“.

300 мбар
= 5 литров

0 мбар
= 0 литра

700 мбар
= 35 литров

1000 мбар
= 100 литров

Вакуум

Раствор
соли

Преобразователь
давления

Запуск в работу

В поле ”Take over actual measured value
появится давление заполнения в процен-
тах от установленного интервала измере-
ния. Интервал измерения Вы установили
при Min/Max-настройке. В нашем примере
это находится в диапазоне 50…1000 мбар.

Свободно программируемая линеаризиро-
ванная кривая образуется опорными точ-
ками, которые состоят из пары значений
Linearized“ (объем в процентах или в
выбранной единице) и ”Percentage value
(уровень заполнения или высота заполне-
ния в %).

Измерение в литрах

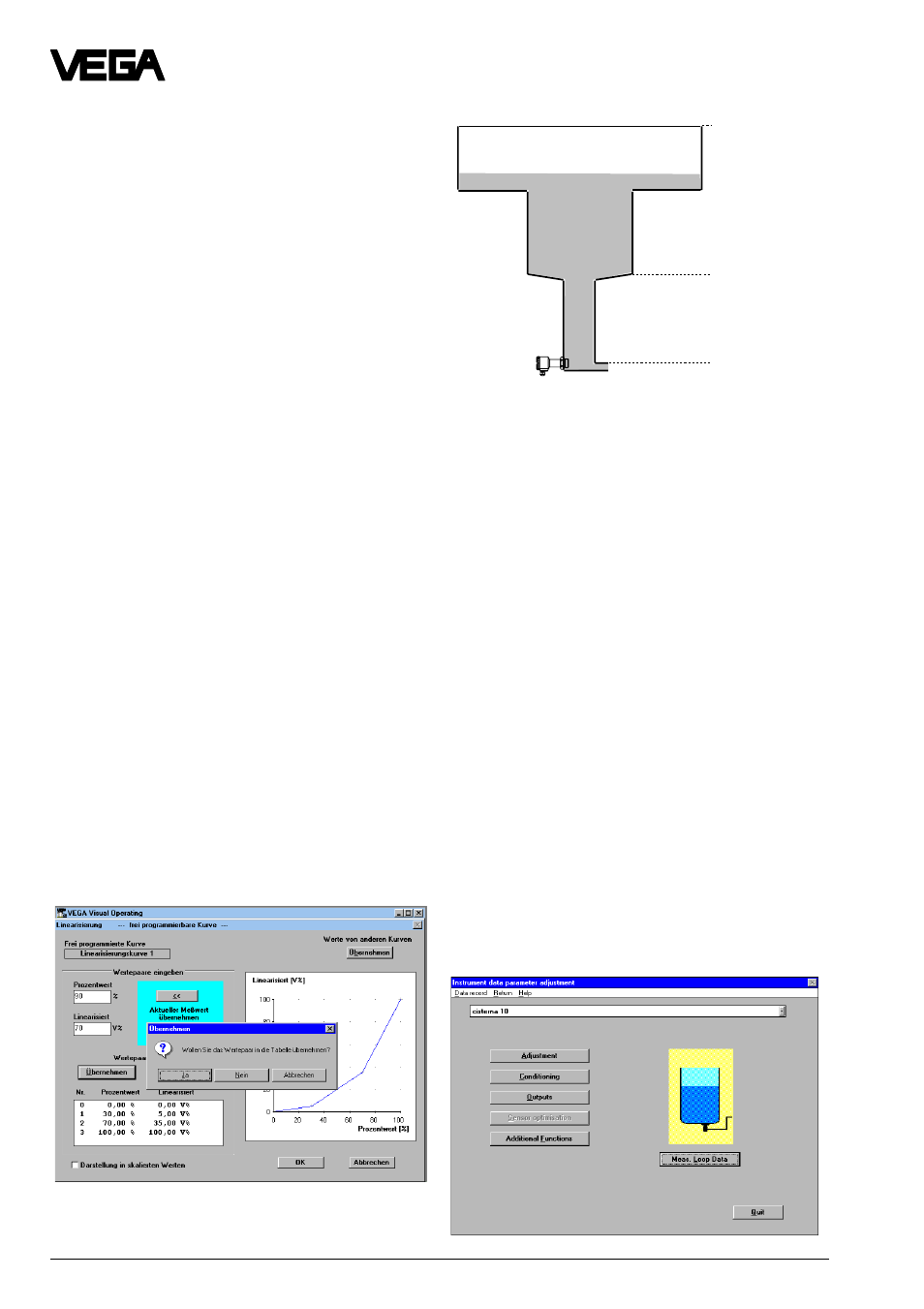

В характеристической кривой следующего
рисунка Вы увидите четыре опорные точ-
ки или пары значений. Между опорными
точками всегда линейная интерполяция.

• Установите опцию ”Show scaled values“,

для того, чтобы получить на оси Y уста-
новленную единицу измерения (слева
внизу в окне меню).

Опорная точка 1 лежит на 0 % высоты
или давления заполнения (процентные
значения [%]
), что соответствует факти-
ческому давлению заполнения 0 мбар.

Опорная точка 2 лежит на уровне 30 %
высоты или давления заполнения и 5 %
заполняемого объема.
Опорная точка 3 лежит на уровне 70 %
высоты или давления заполнения и 35 %
заполняемого объема.

Опорная точка 4 лежит на уровне 100 %
высоты или давления заполнения и 100 %
заполняемого объема (100 литров).
