Преобразователь давления D80
39

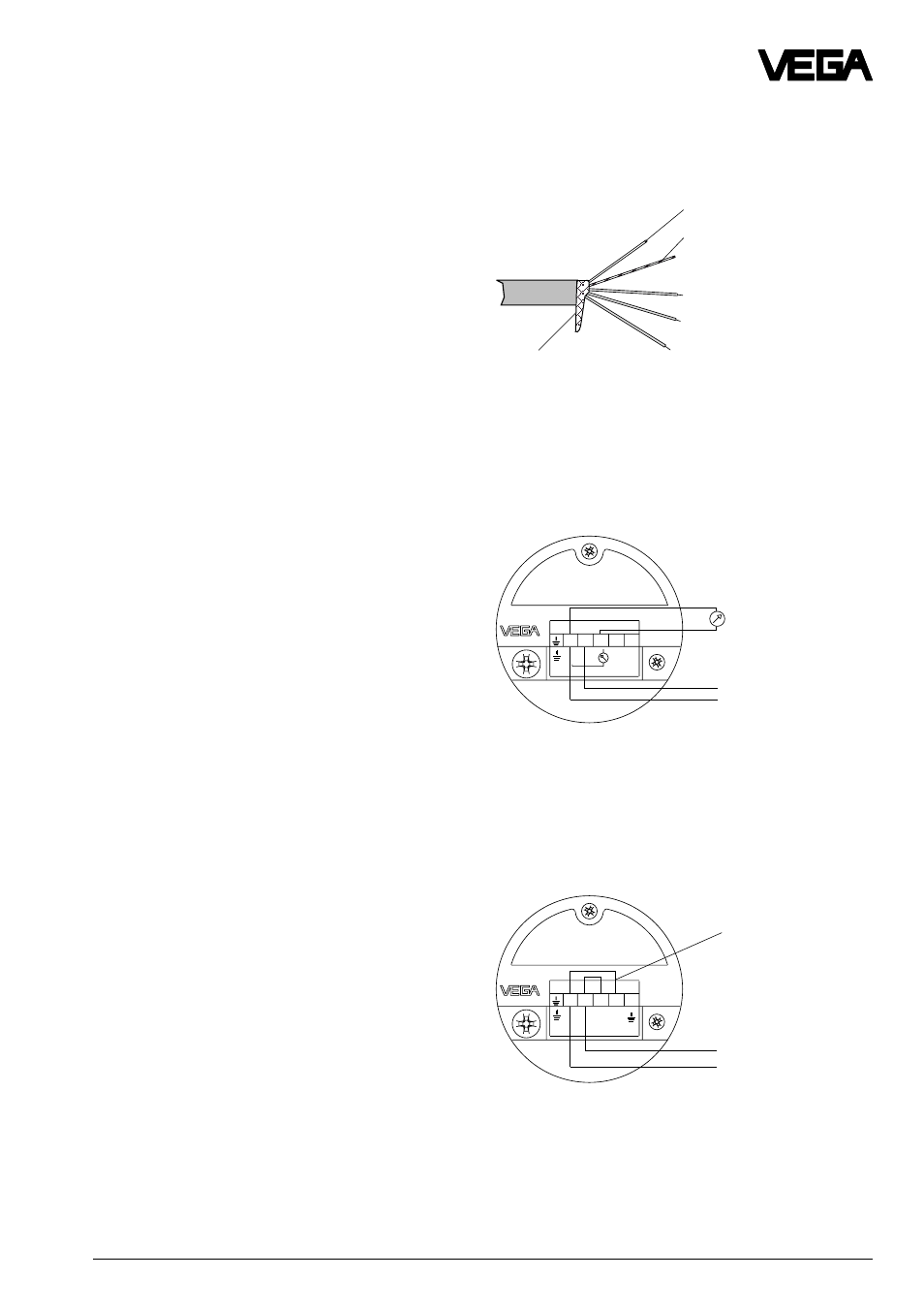

4.2 Маркировка клемм
br
bl
ge
+
-
Непосредственный отвод кабеля
+
-
-
1 2 3 4 5
+
-
+
Zum Anschluß an
For connection to
VEGA-Auswertgeräte
VEGA-signal conditioning instruments
контрольный прибор
(измерение 5…19 мА)
Капилляр для выравни-
вания давления
Канат
(вставляют во внешнее устрой-
ство только для настройки)
Экран
для питания или для сис-
темы формирования
сигнала (4 ... 20 мA)
12 ... 36 V DC или
VBUS
питание или для
формирования сигнала
от устройства форми-
рования сигнала
VEGAMET
12...36 V DC
Вариант электроники А
Выходной сигнал 5…19 мА для подключе-
ния к устройству формирования сигнала
VEGA
Вариант электроники В
Цифровой выходной сигнал для подключе-
ния к устройству формирования сигнала
VEGA (VBUS)
+
-
-
1 2 3 4 5
+
Zum Anschluß an
For connection to
VEGA-Auswertgeräte
VEGA-signal conditioning instruments
+
-
Питание и цифровой
измерительный сигнал
от и к цифровому
устройству формиро-
вания сигнала
VEGAMET 514 V и 515
V или центру формиро-
вания сигнала
VEGALOG 571
Обслуживающий персонал
Приборы, которые работают в Ех - облас-
тях могут подключаться только обучен-
ным персоналом. Персонал должен учиты-
вать указания по сооружению и
прилагаемые свидетельства по проверки
строительного материала и
свидетельство о соответствии.
Если прибор используется во взрывоопас-
ных зонах, то нужно обязательно учиты-
вать необходимые предписания, свиде-
тельство соответствия и свидетельство
проверки конструктивных материалов
датчиков и разделителя питания или раз-
деляющего трансформатора (например,
DIN VDE 0165).
Датчики, которые используются в Ех-об-
ластях Zone 1 могут питаться только от
искрозащищенных контуров тока.
Допустимые электрические значения сле-
дует взять из свидетельства соответ-
ствия или свидетельства проверки
приборов.
В искрозащищенный контур тока не могут
включаться вместе более одного активно
работающего средства (прибор, который
поставляет электроэнергию). При этом
следует учитывать специальные предпи-
сания по установке (DIN VDE 0165).
Преобразователи давления в некоторых
вариантах имеют предупредительный
шильдик, который указывает на необхо-
димые меры для того, чтобы предотвра-
тить опасность электростатического раз-
ряда. Учитывайте содержание предупре-
дительного шильдика.
Соединительный кабель
Обратите внимание, чтобы соединитель-
ный кабель в ваших устройствах соответ-
ствовал ожидаемой производственной
температуре. Кабель должен иметь вне-
шний диаметр 5 … 9 мм, для того, чтобы
гарантировать надежную фиксацию кабе-
ля.
Кабель для искрозащищенного контура
тока должен быть голубого цвета и не мо-
жет использоваться для других контуров
тока.
Электрическое подключение
внутреннее соединение
