Преобразователь давления D80
2
VEGAMET
514V
2
2
Запуск в работу
5.8 Обслуживание с ПЭВМ и устройством формирования сигнала
VEGAMET
(вариант электроники B)
ПЭВМ с обслуживающей программой VVO (VEGA Visual Operating) может быть подклю-
чена:
- к датчику
- к сигнальному проводу
- к устройству формирования сигнала VEGAMET 514 V /515 V
- к центру формирования сигнала VEGALOG 571
Для подключения ПЭВМ к устройству формирования сигнала Вам нужен адаптер интер-
фейса VEGACONNECT 2. ПЭВМ связывается через адаптер интерфейса VEGACON-
NECT 2 с устройством формирования сигнала и датчиком.
На питающий провод между устройством формирования сигнала и датчиком наклады-
вается цифровой сигнал регулирования.
Подключение ПЭВМ к устройству формирования сигнала
Вставьте VEGACONNECT 2 со стандартным разъемом в ПЭВМ и два маленьких штеке-
ра в CONNECT-гнездо на передней панели VEGAMET.

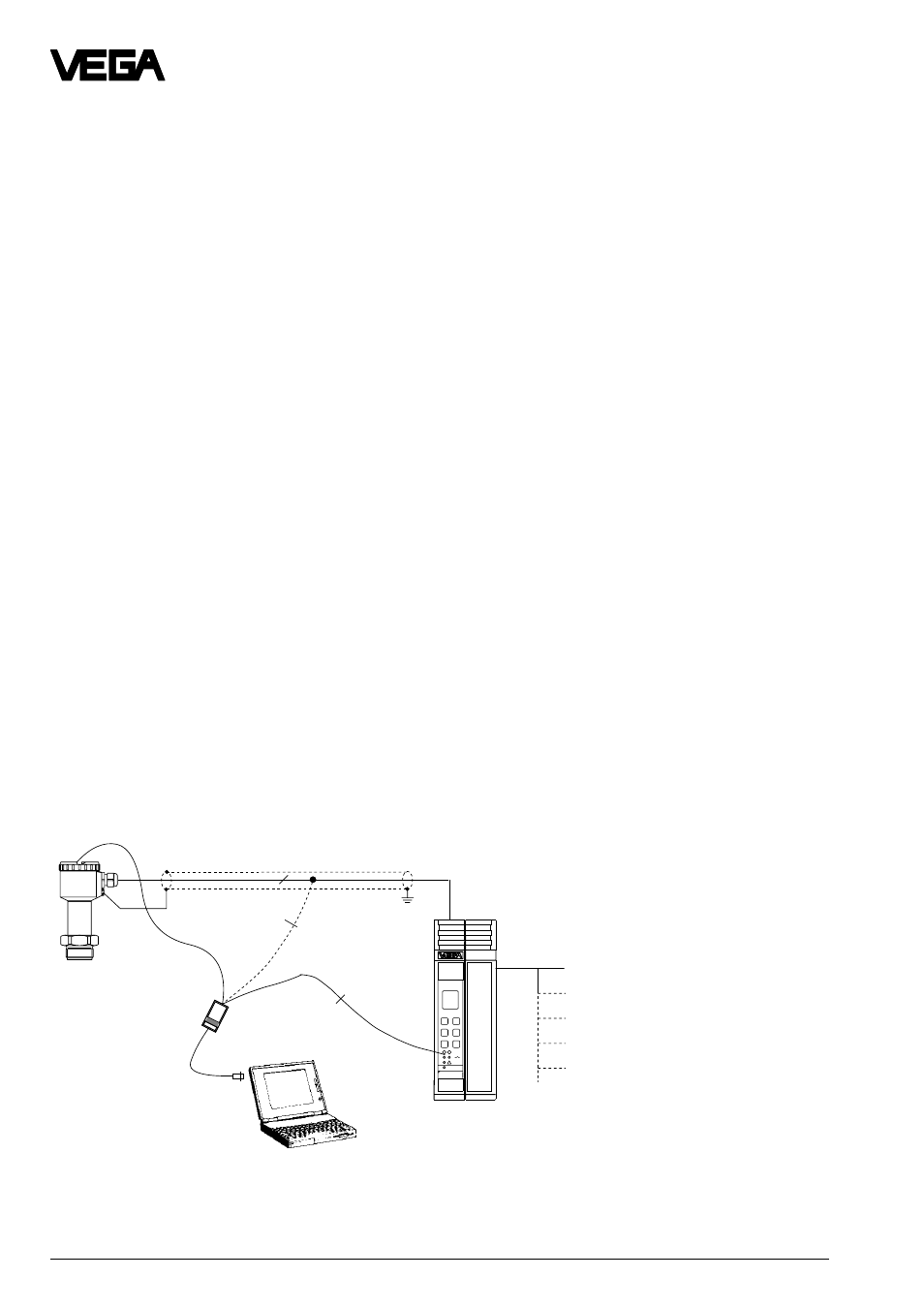

Конфигурация подключения преобразователя давления к устройству
формирования сигнала
(вариант электроники B)
• Цифровой выходной сигнал, формирование сигнала в устройстве формирования сиг-
нала.
• Выходной сигнал и питание через двухжильный провод.
• Допустимое максимальное сопротивление двухжильного провода составляет 15 Ом
на жилу или max. длина кабеля между устройством формирования сигнала и датчи-
ком - 1000 м.
• Обслуживание с ПЭВМ или с устройством формирования сигнала
VEGA-
CONNECT 2
Токовые выходы
Выходы напряжения
Релейные
Цифровая структура
Сообщения об аварии
Смотри также обзор продукции ”Устройства форми-
рования сигнала серии 500“
Экранированный провод при сильных
электромагнитных наводках
Устройство формирования
сигнала VEGAMET 515 V в
корпусе типа 505
