Инструкция по эксплуатации VEGA D80 Hydrostatic pressure transmitters
Страница 13
Преобразователь давления D80
13

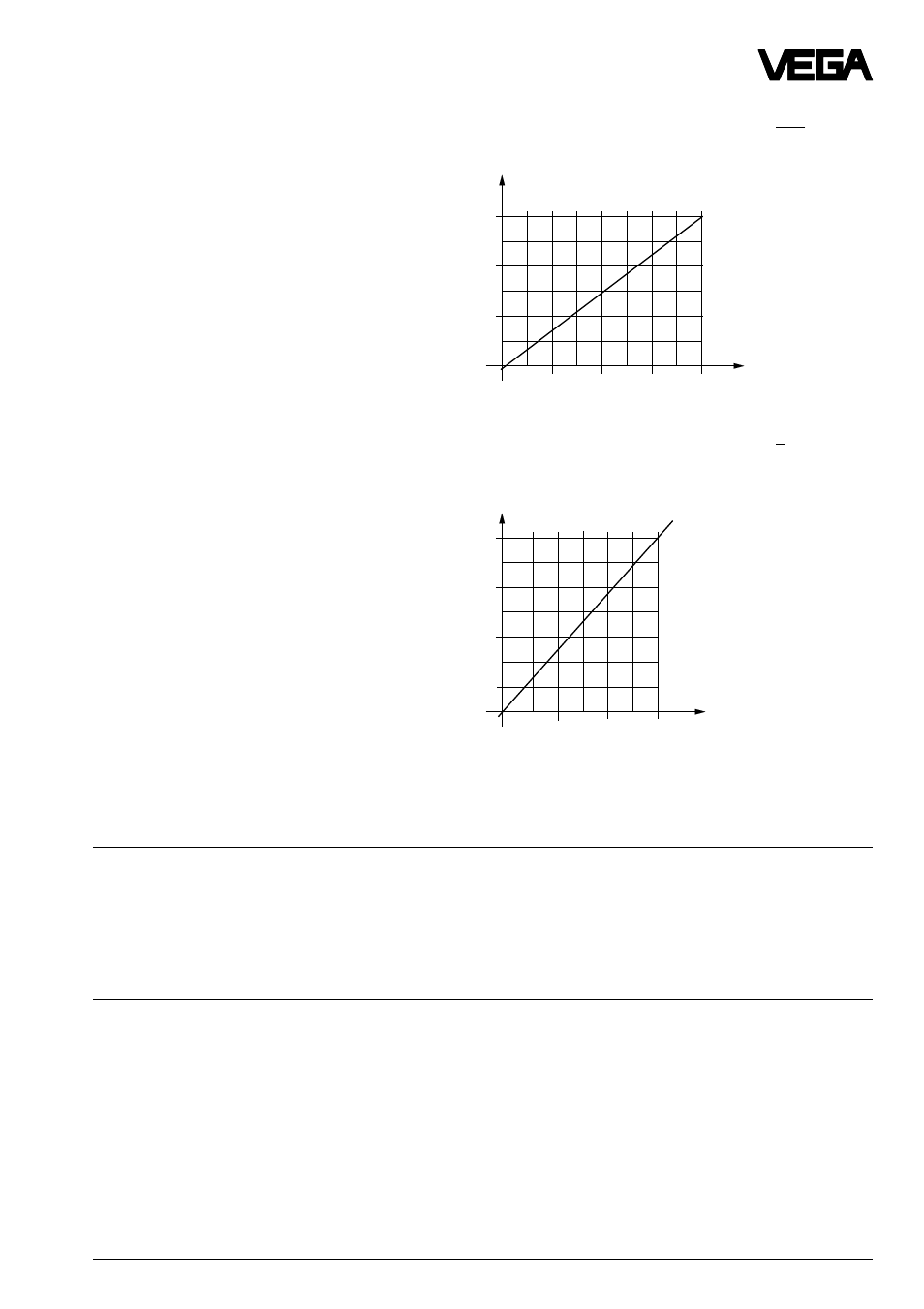

Диаграмма полного сопротивления без инди-
катора
Диаграмма полного сопротивления с индика-
тором
Питающая и сигнальная цепь на устройстве формирования сигнала VEGA
(цифровая передача сигнала VBUS), дополнительные данные для варианта
электроники B
Питающее напряжение
25 … 36 V DC, от VEGAMET (VBUS) или
VEGALOG 571 с входной EV-картой
Передача данных
цифровая (VBUS)
Соединительный провод
двухжильный (экранированный)
Длина провода
max 1000м
Встроенная защита от высокого напряжения (option)
Номинальное заданное постоянное
напряжение
- защитный диод
40 V
- газоразрядник
350V
Номинальный ток разряда
- газоразрядник
20 kA
Технические данные
12
300
600
900
18
24
30
36
300
500
700
18
24
30
36
100
Полное сопротивление, Ом
Напряжение
питания, В
Полное сопротивление,
Ом
Напряжение
питания, В
