Преобразователь давления D80
Монтаж
3 Монтаж
3.1 Общие указания по монтажу
Кабельный ввод
Преобразователи измеряемого давления
могут монтироваться в любом месте уста-
новки. Однако, для того чтобы избежать
попадания влаги, место ввода кабеля
должно быть направлено вниз. Присоеди-
ненный корпус для этого может поворачи-
ваться на 340° (±170°) и с помощью ма-
ленького винта под вводом кабеля или
фильтром выравнивания давления защи-
щается от прокручивания. Поэтому этот
винт нельзя удалять.

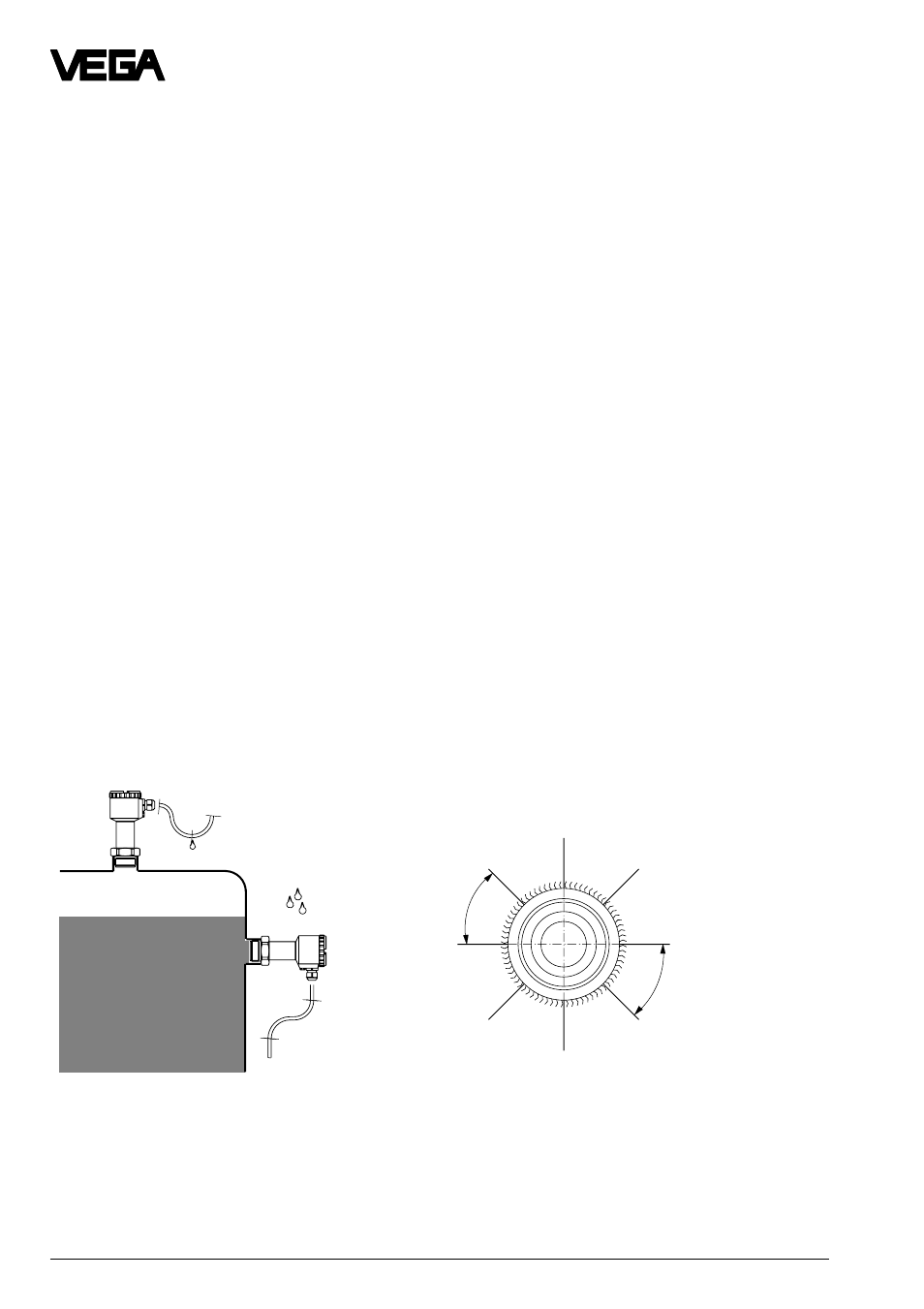

Место кабельного ввода у горизонтально
установленного датчика поверните вниз,
для того чтобы предотвратить попадание
влаги. Корпус датчика для этого вращает-
ся примерно на 350
0
. Подводите соедини-
тельный провод к корпусу датчика, уста-
новленному вертикально, снизу, для того
чтобы могли стекать дождевая вода и
конденсат. Это важно прежде всего при
монтаже на открытом воздухе, во влаж-
ных помещениях (например, из-за процес-
са очистки) или в охлажденных или нагре-
тых резервуарах.
Уплотнение при подключении
При монтаже Вы должны обязательно
использовать уплотнение при подключе-
нии. Оно имеется либо в поставке преоб-
разователя измеряемого давления или
поставляется поставщиком (смотри таб-
лицу в главе 2.3 ”Размеры“).
Приварной штуцер
При приваривании штуцера Вы должны
учитывать следующие указания:
- перед привариванием пробку для сварки
(входит в комплект поставки) ввернуть
в штуцер
- при приваривании штуцера использо-
вать ”метод сегментного приваривания“
(каждый раз после приваривания одного
сегмента место сварки охлаждают во-
дой и затем приваривают следующий
сегмент)
- после охлаждения места сварки пробка
вынимается
- на приварной штуцер устанавливается и
смазывается уплотнение
- преобразователь давления закрепляет-
ся на приварном штуцере
Если преобразователь давления нужно
демонтировать, то в комплекте имеются
заглушки.
Метод сегментного приваривания
Указание:
Приварные штуцеры также как и другие
места сварки подвергаются расчетной
предварительной проверке при испытании
резервуара
8
1
5
3
7
2
6
4
Влажность
