Преобразователь давления D80
77

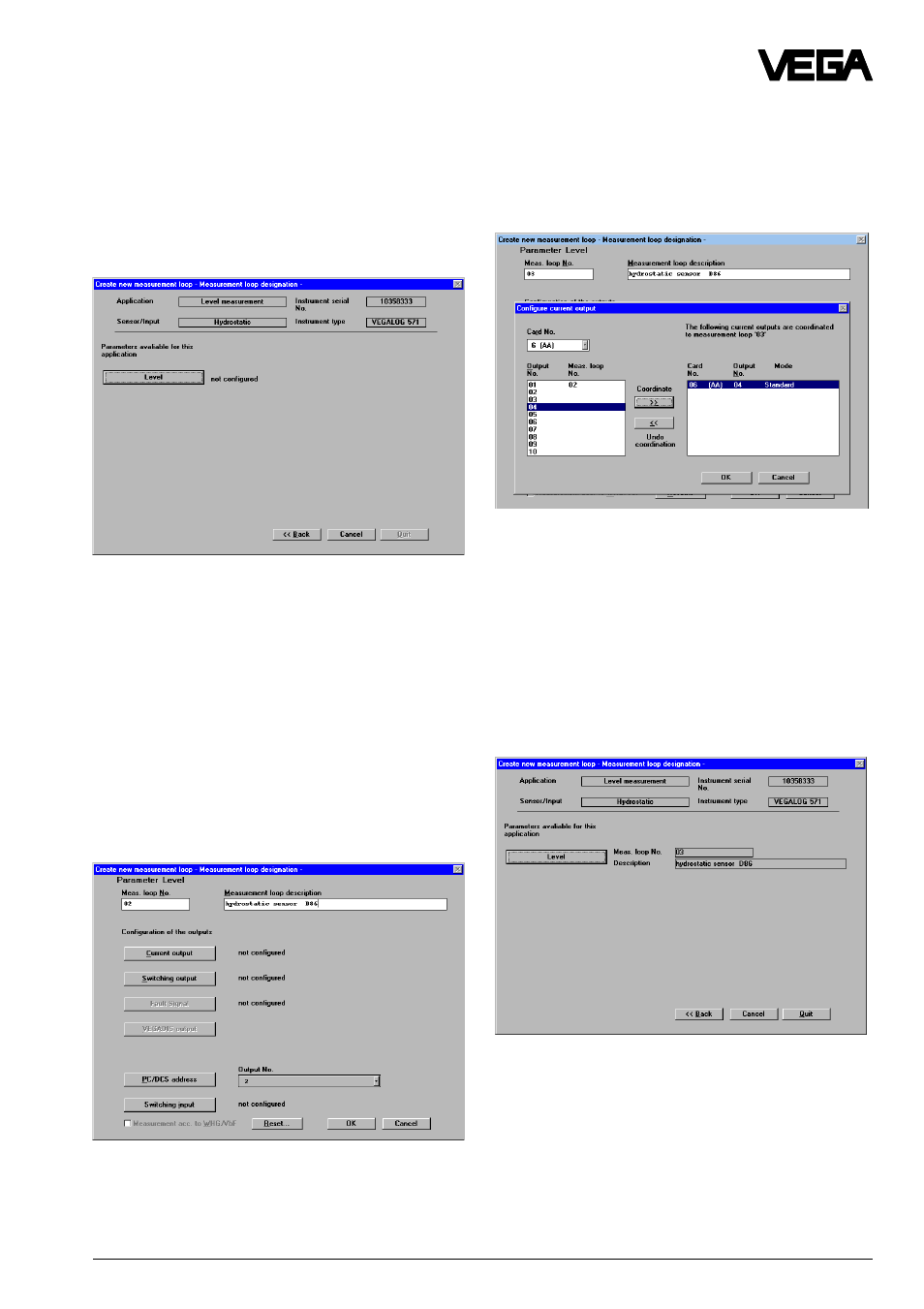

В окне меню ”Sensor coordination“ устано-
вите, к какой входной карте (EA для ана-
логового входа) и к какому входу входной
карты Ваш датчик подключен.
• Подтвердите Вашу настройку, нажав
”OK“.
Запуск в работу
• Конфигурируйте, например выход тока
для своего преобразователя давления,
нажимая на ”Current output“. Конечно Вы
можете присвоить датчику несколько
выходов тока.
• Нажмите на ”Level“.
В открывшемся окне меню:
- задайте номер места измерения
- задайте описание места измерения
- присвойте Вашему гидростатическому
преобразователю давления выходной
сигнал 4…20 мА (который еще нужно
конфигурировать)
- присвойте датчику выходное напряже-
ние 0…10 В (которое еще нужно
конфигурировать)
• Выберите в окне меню ”Configure current
output“:
- карту выходного тока (АА)
- свободный выходной номер
- и присвойте их с помощью ”Coordinate“
прежде действовавшему месту измере-
ния (датчику) (предыдущее окно меню)
• Подтвердите Ваши данные, нажав ”OK“.
• Нажмите на ”Quit“ и Вы опять в исход-
ном меню.
