58 Преобразователь давления D80
Запуск в работу
5.7 Обслуживание с ПЭВМ непосредственно на датчике (вариант
электроники I, K и L)
Для подключения ПЭВМ к датчику используйте интерфейсный преобразователь
VEGACONNECT 2
Подключение ПЭВМ к датчику
Вставьте VEGACONNECT 2 в стандартный соединитель ПЭВМ и вставьте двухжиль-
ный провод VEGACONNECT в CONNECT-гнездо на датчике.
Подключение ПЭВМ к измерительному сигнальному проводу
Подсоедините двухжильный провод VEGACONNECT 2 к сигнальному проводу, идущему
к датчику.

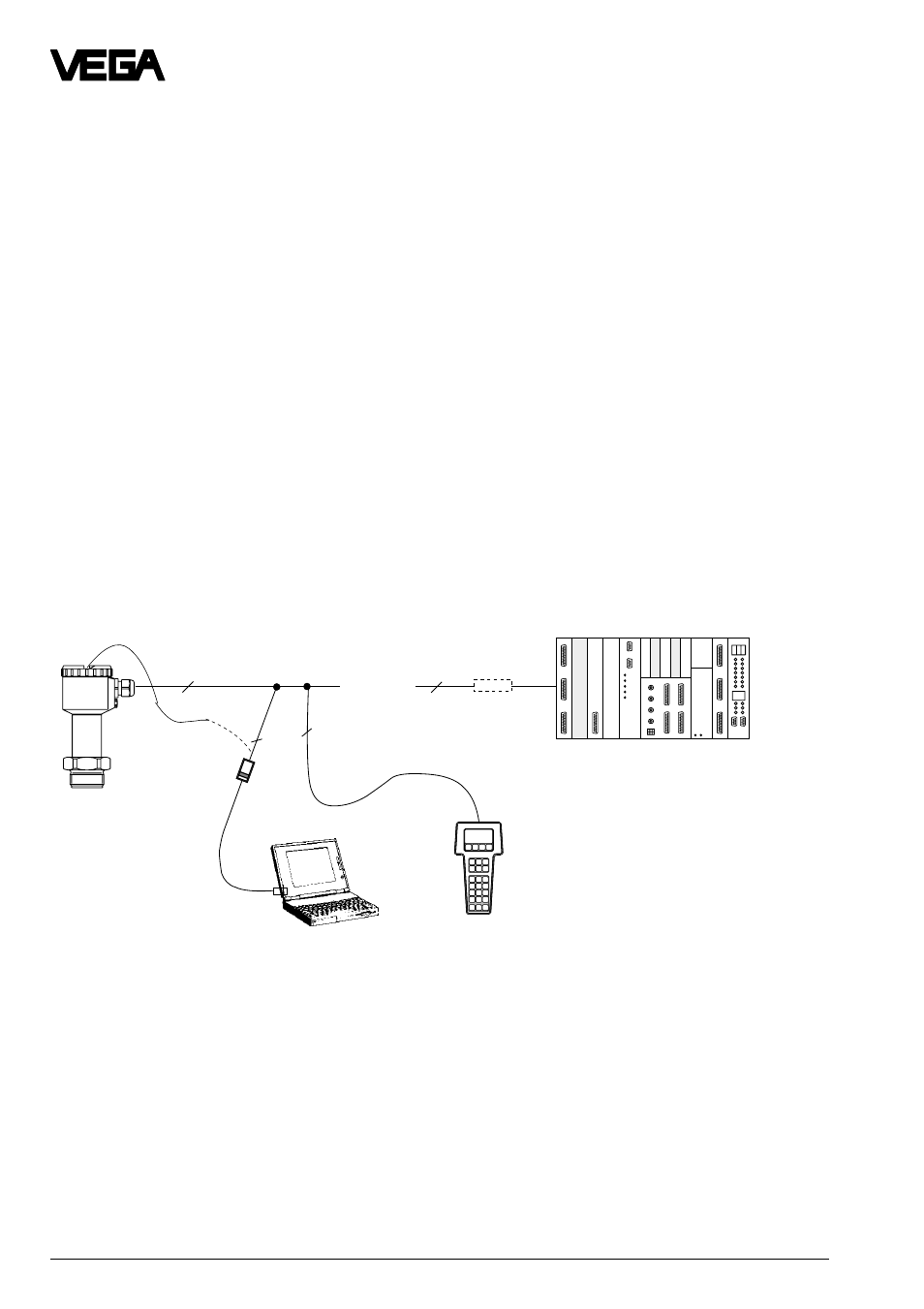

Конфигурация подключения с преобразователем давления
непосредственно к активному DCS (вариант электроники I, K и L)
• Двухпроводная техника, питание от активного DCS.
• Выходной сигнал 4…20 мА (пассивный).
• Обслуживание с ПЭВМ, карманной HART®- ЭВМ или обслуживающим модулем, кото-
рый находится в датчике или во внешнем подключающем устройстве.
4 … 20 mA
2
2
2
2
1)
VEGA-
CONNECT 2
DCS
1) если сопротивления системы
формирования сигнала (DCS ),
подключенной к сигнальному
проводу 4…20 мА меньше чем
200 Ом, то для продолжитель-
ного обслуживания к подклю-
чающему проводу должно
включаться сопротивление от
250 Ом до 350 Ом.
Цифровой обслуживающий
сигнал из-за слишком
маленького входного сопротив-
ления подключенной системы
формирования сигнала сильно
бы ослаблялся или коротко
замыкался, так что цифровая
связь с ПЭВМ более не
гарантировалась бы.
