Страница 4

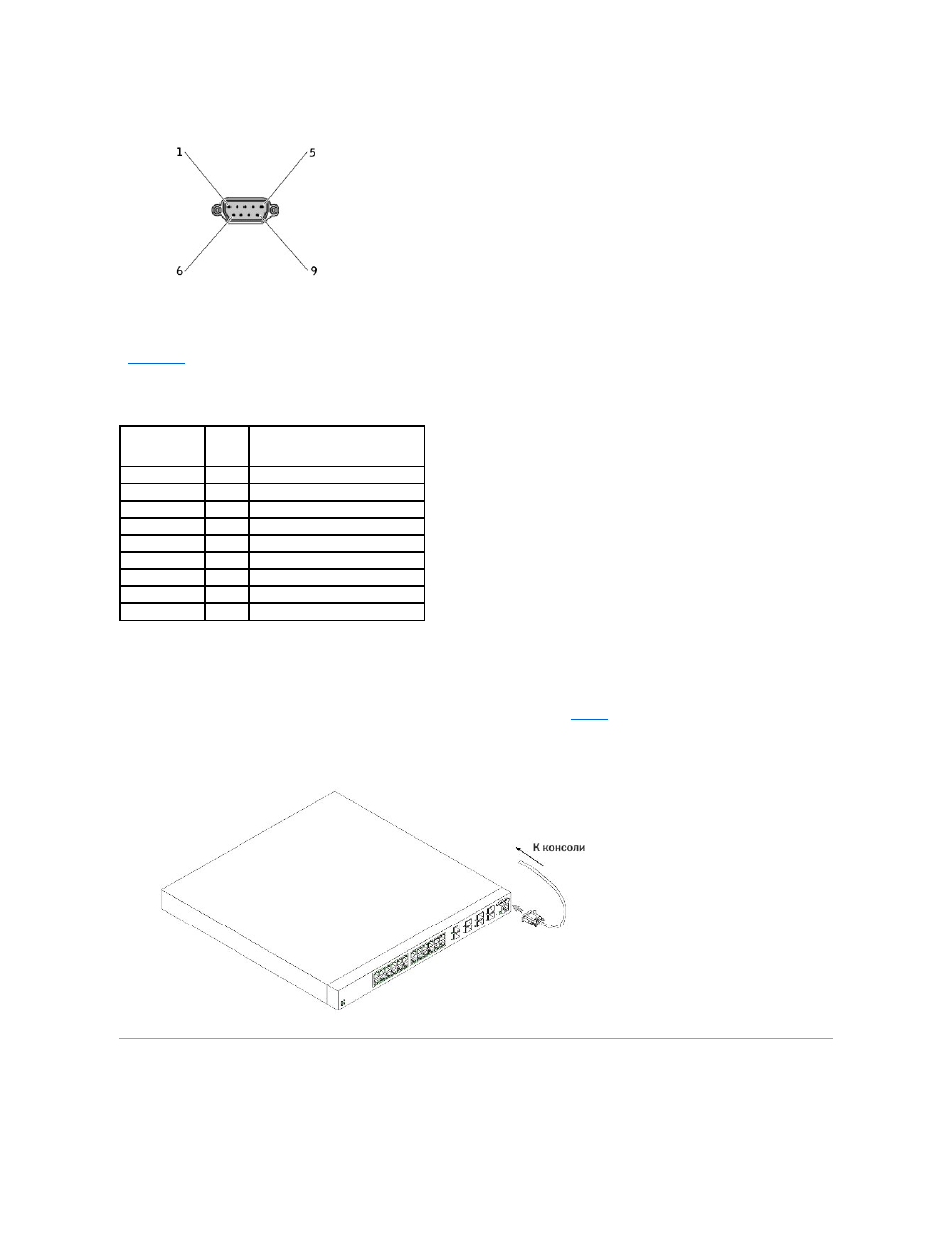

В
показано назначение контактов разъема последовательного порта.
Таблица
3-3. Назначение контактов разъема последовательного порта
Подключение коммутатора к терминалу
1.
Подключите нуль
-модемный (последовательный) кабель к разъему терминала (консоли) ASCII DTE RS-232.
2.
Подключите интерфейсный кабель к разъему последовательного порта коммутатора
(см.
Рис. 3-4. Подключение к последовательному порту коммутатора
Подключение к источнику питания переменного тока
1.
Используя стандартный кабель питания длиной
1,5 м (5 футов) с заземляющим контактом, подсоедините кабель питания к главному разъему
Сигнал
Контакт
Сигнал порта консоли управления
Не используется
1
Не используется
TXD
2
TXD
RXD
3
RXD
Не используется
4
RXD
GND
5
GND
Не используется
6
Не используется
CTS
7
CTS
RTS
8
RTS
Не используется
9
Не используется
