Инструкция по эксплуатации Dell PowerConnect 6024
Страница 137
Страница

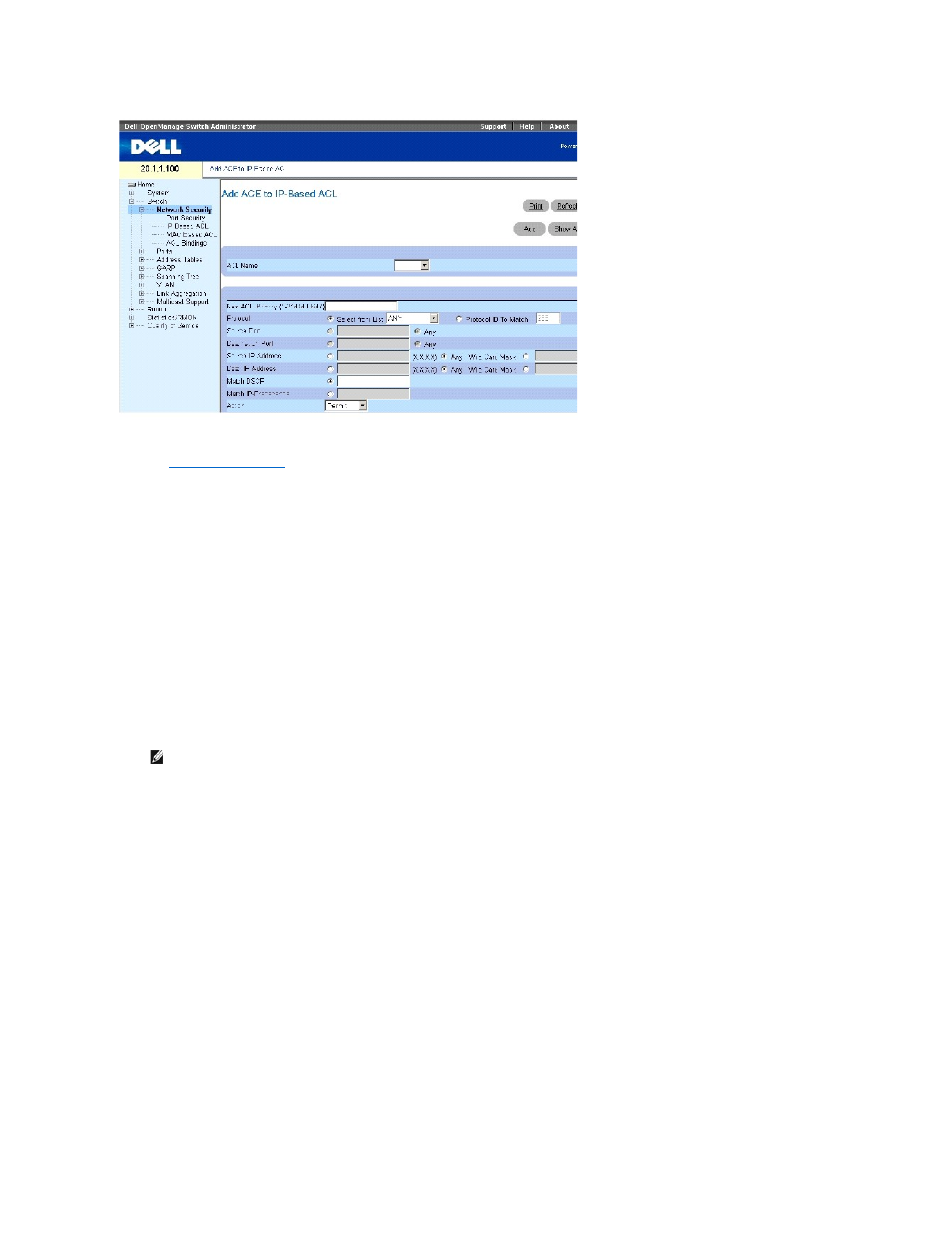

(Добавление ACE в ACL, основанный на IP-адресах) содержит следующие поля:
ACL Name (Имя ACL) - определенный пользователем список ACL.
New ACE Priority (Новый приоритет ACE) - приоритет ACE, определяющий, какая запись ACE соответствует пакету на основе схемы первого
совпадения
.
Protocol (Протокол) - включает создание новой записи ACE, основанной на определенном протоколе.
Select from List (Выбор из списка) - щелкните, чтобы выбрать из списка протокол, на котором может быть основана запись ACE.
Protocol ID To Match (Идентификатор протокола для сопоставления) - щелкните, чтобы добавить определенный пользователем протокол,
пакеты которого будут сопоставляться с записью
ACE.
Source Port (Порт-источник) - исходный порт TCP/UDP. Это поле активно только в том случае, если выбрано значение 800/6-TCP или 800/17-UDP в
раскрывающемся меню
Select from List (Выбор из списка).
Destination Port (Порт-приемник) - порт назначения TCP/UDP. Это поле активно только в том случае, если выбрано значение 800/6-TCP или 800/17-
UDP в раскрывающемся меню Select from List (Выбор из списка).
Source IP Address (IP-адрес источника) - сопоставляет IP-адрес исходного порта, на который адресованы пакеты, с записью ACE.
Wild Card Mask (Маски ввода) - маска ввода IP-адреса источника. Маски ввода указывают, какие биты используются, а какие игнорируются. Маска
ввода
255.255.255.255 указывает, что никакие биты не важны. Маска ввода 0.0.0.0 указывает, что все биты важны.
Dest. IP Address (IP-адрес назначения) - сопоставляет IP-адрес порта назначения, на который адресованы пакеты, с записью ACE.
Wild Card Mask (Маска ввода) - маска ввода для IP-адреса назначения. Выберите Match DSCP (Соответствие DSCP) или Match IP Precedence
(Соответствие приоритету IP):
ПРИМЕЧАНИЕ
.
Для выбора всех протоколов используйте значение «
any».
