Описание аппаратного обеспечения
Системы Dell™ PowerConnect™ 6024/6024F
В этом разделе содержится информация о характеристиках устройства и настройках аппаратного обеспечения модуля
.
Описание портов
Коммутатор
PowerConnect 6024
Порты
1-16 назначены как порты 10/100/1000, а порты 17-24 - как комбинированные порты. Номера портов показаны на следующем рисунке.
Комбинированный порт представляет собой один логический порт
, имеющий два физических подключения - подключение RJ-45 и подключение SFP.
Когда разъем вставлен в порт
SFP, порт SFP будет активен до тех пор, пока не будет подключен медный разъем порта Base-T с тем же самым номером
и не будет установлено соединение
.

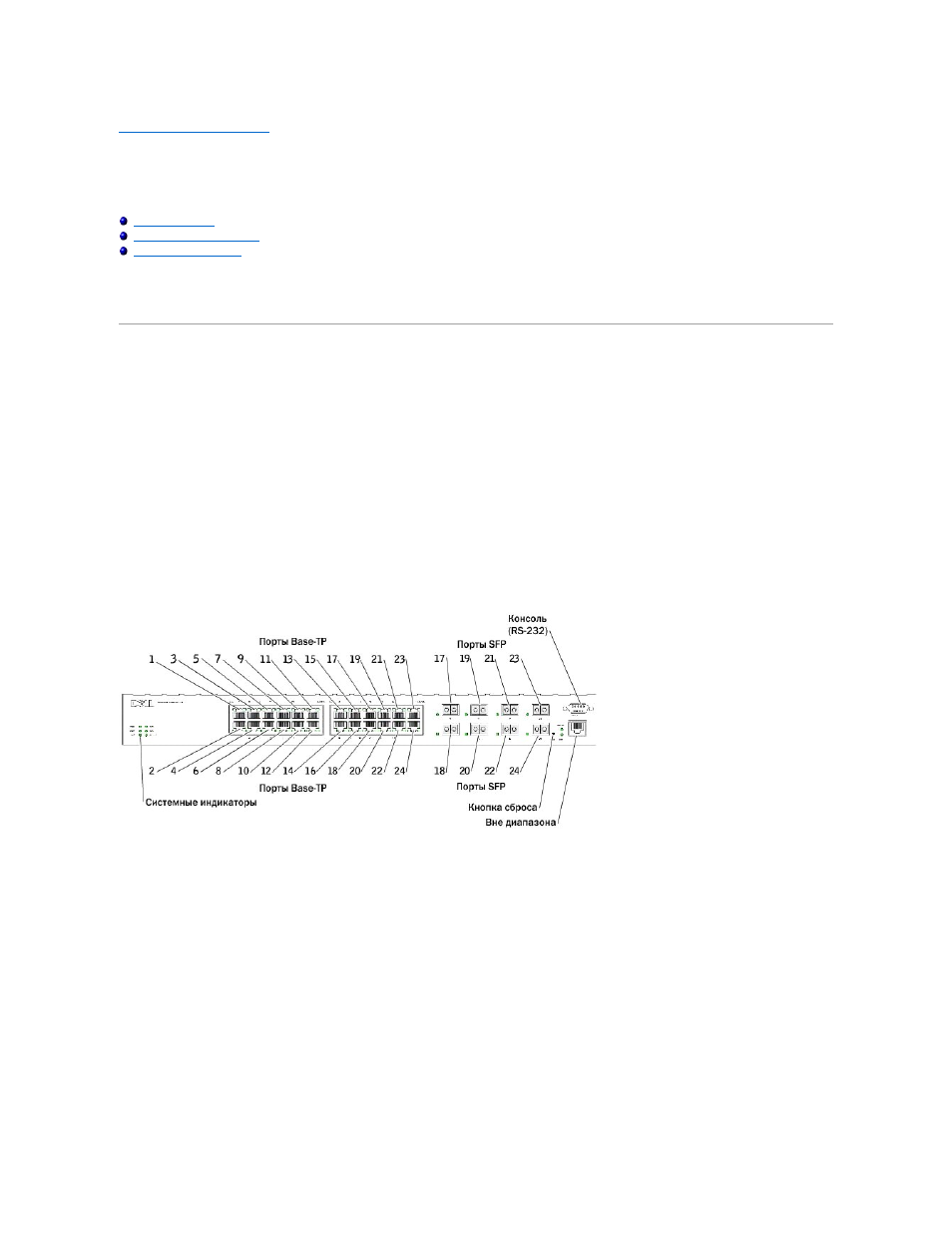

Рис. 2-1. Коммутатор PowerConnect 6024 с 24 портами 10/100/1000 Base-T
Коммутатор автоматически обнаруживает
, какой кабель подключен к портам RJ-45 - перекрестный кабель или кабель прямого подключения. Порты
SFP поддерживают модули SX и LX.
Порты
RJ-45 поддерживают дуплексный и полудуплексный режимы 10/100/1000 Мбит/с.
Коммутатор
PowerConnect 6024F
Порты
PowerConnect 6024F отличаются от портов PowerConnect 6024 только назначением: Порты 1-16 назначены как порты SFP, а порты 17-24
назначены как комбинированные порты
. Номера портов показаны на следующем рисунке.
Информацию о функциях портов см
. в разделе описания портов для PowerConnect 6024.
Рис. 2-2. Коммутатор PowerConnect 6024F с 24 портами SFP
