Индикаторы порта
10/100/1000 Base-T
У каждого порта
10/100/1000 Base-T имеется два индикатора. Индикатор скорости расположен слева от порта, а индикатор связь/дуплекс/активность
расположен с правой стороны
. На следующем рисунке показаны индикаторы порта 10/100/100 Base-T:

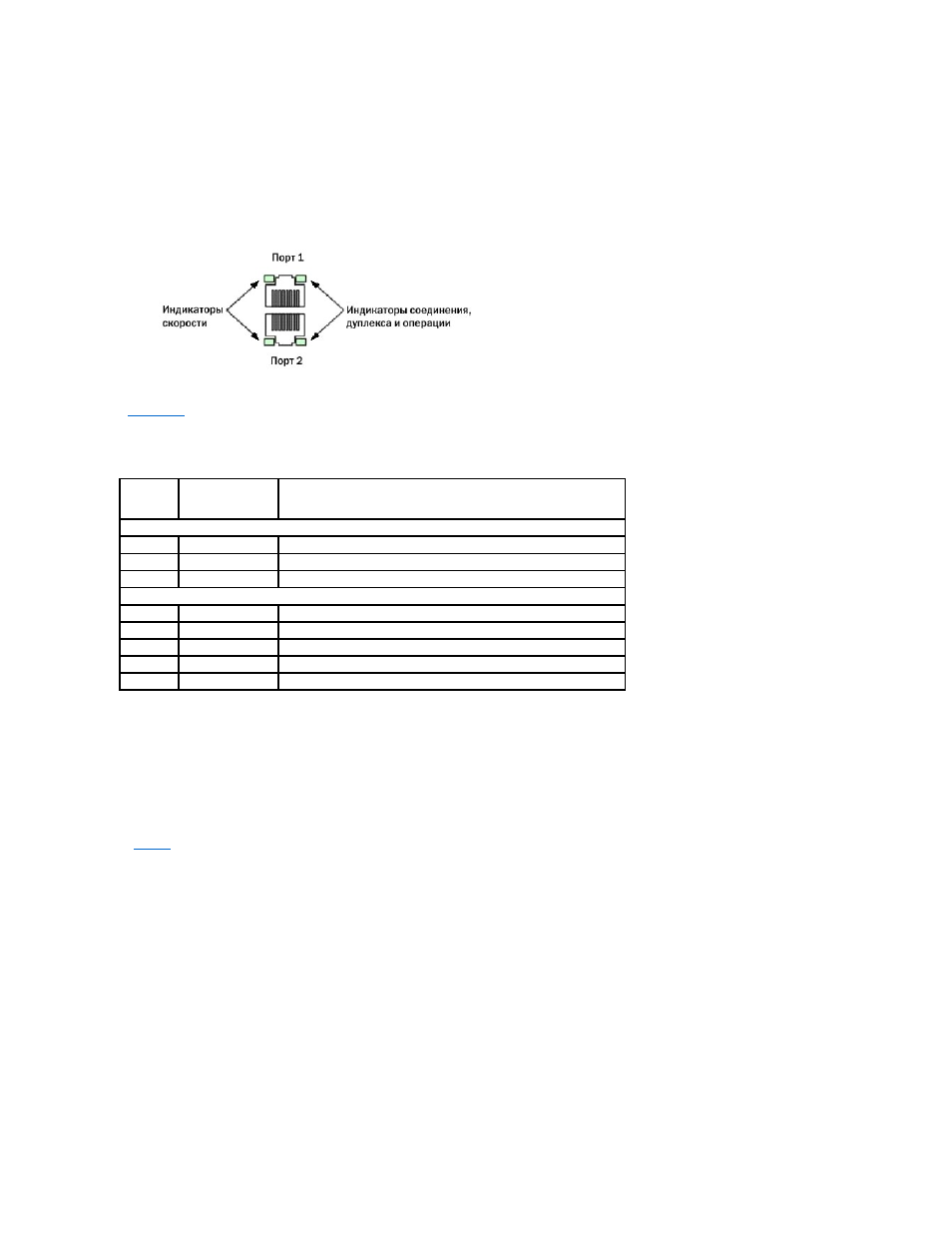

Рис. 2-6. Индикаторы порта 10/100/1000 Base-T
В
приведено описание индикаторов для порта 10/100/1000 Base-T.
Таблица
2-2. Описание порта 10/100/1000 Base-T
Системные индикаторы
Системные индикаторы
, расположенные с левой стороны передней панели, предоставляют информацию об источниках питания, вентиляторах,
температурных условиях и диагностическую информацию
.
изображены системные индикаторы.
Рис. 2-7. Системные индикаторы
Индикатор
Цвет
Описание
Скорость
Зеленый
Порт работает на скорости
1000 Mбит/с.
Оранжевый
Порт работает на скорости
100 Mбит/с.
Не горит
Порт работает на скорости
10 Mбит/с.
Соединение
Зеленый
Порт работает и функционирует в дуплексном режиме
.
Мигает зеленым
Порт получает и посылает пакеты
, работает в дуплексном режиме.
Оранжевый
Порт работает в полудуплексном режиме
.
Мигает оранжевым
Порт получает и посылает пакеты, работает в полудуплексном режиме.
Не горит
Связь с портом не установлена
.
