Кабели
, порты и расположение контактов
Системы Dell™ PowerConnect™ 6024/6024F
Контактные разъемы для интерфейса
Контактные разъемы для интерфейсов
Подключение кабеля последовательного порта
Подключение к источнику питания переменного тока
В этом разделе описаны физические интерфейсы и кабельные соединения коммутатора
.
Станции подсоединяются к портам коммутатора через порты физического интерфейса на передней панели
. Для каждой станции устанавливается
соответствующий режим
(дуплекс, полудуплекс и авто).
Контактные разъемы для интерфейса
10/100/1000 Ethernet
Переключаемый порт можно подключать к станциям в стандартном режиме станции
RJ-45 Ethernet с помощью кабелей прямого подключения.
Передающие устройства соединены друг с другом с помощью перекрестных кабелей
.
показаны порты RJ-45, а в
описано назначение контактов разъема RJ-45.

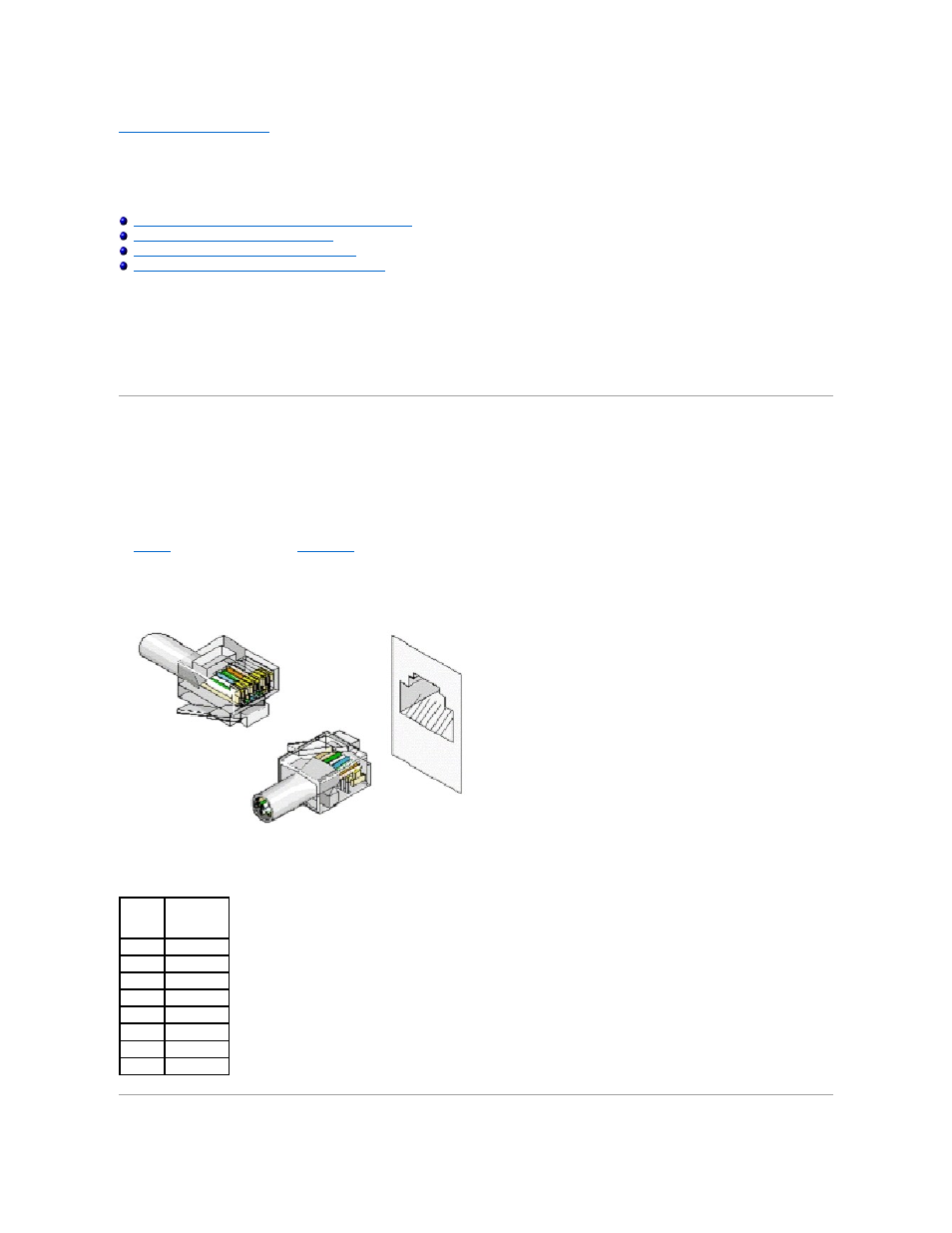

Рис. 3-1. Разъем RJ-45
Таблица
3-1. Назначение контактов разъема RJ-45 для 10/100/1000 Base T
Контакт
Назначение
1
TxRx 1+
2
TxRx 1-
3
TxRx 2+
4
TxRx 2-
5
TxRx3+
6
TxRx 3-
7
TxRx 4+
8
TxRx 4-
