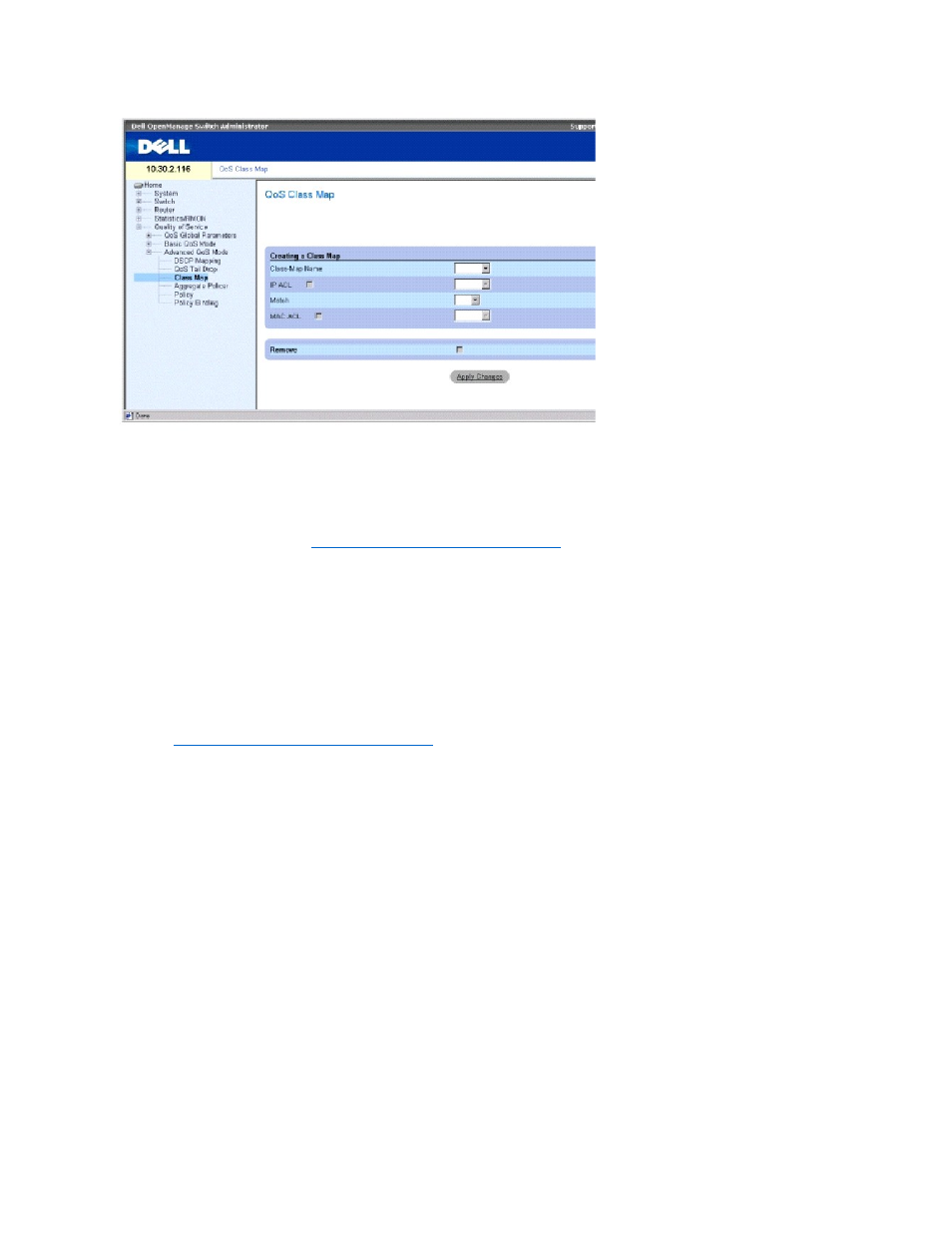

Class-Map Name (Имя таблицы классов) - определенное пользователем имя таблицы классов.
IP ACL - список ACL на основе IP-адресов из списка управления доступом (ACL) на основе IP. Дополнительную информацию об определении списков
ACL на основе IP-адресов см. в разделе «
Определение списков
ACL, основанных на IP-адресах
»
.
Match (Соответствие) - критерии используются для сопоставления IP-адресов и/или MAC-адресов с адресом списка ACL. Возможные значения:
And (И) - должно выполняться соответствие как со списком ACL на основе MAC-адреса, так и со списком ACL на основе IP-адреса.
Or (Или) - должно выполняться соответствие как со списком ACL на основе MAC-адреса, так и со списком ACL на основе IP-адреса.
MAC ACL - список MAC ACL из списка управления доступом на основе MAC-адреса. Информацию об определении списков ACL на основе MAC-адресов см.
в разделе «
Определение списков
ACL, основанных на MAC-адресах
»
.
Remove (Удалить) - когда установлен этот флажок, таблица классов удаляется из таблицы классов.
Добавление таблицы классов
1.
Откройте страницу
QoS Class Map (Таблица классов QoS).
2.
Нажмите кнопку
Add (Добавить), чтобы отобразить страницу Add a Class-Map (Добавление таблицы классов).
3.
Введите имя таблицы классов
(не более 16 символов) в поле Class-Map Name (Имя таблицы классов).
4.
Выполните одно из следующих действий
.
l
Для подключения списка
ACL на основе IP-адресов к таблице классов установите флажок IP ACL и выберите список IP ACL в
раскрывающемся меню
.
l
Для подключения списка
ACL на основе MAC-адресов к таблице классов установите флажок MAC ACL и выберите список MAC ACL в
раскрывающемся меню
.
5.
Выберите параметр
And (И) или Or (Или) в раскрывающемся меню Match (Соответствие), если установлены оба флажка: IP ACL и MAC ACL.
6.
Нажмите кнопку
Apply Changes (Применить изменения).
Таблица классов будет создана
, а устройство обновлено.
