Чтобы открыть страницу
Protocol Port (Порт протокола), выберите Switch (Коммутатор)→ VLAN→ Protocol Port (Порт протокола) на панели дерева.

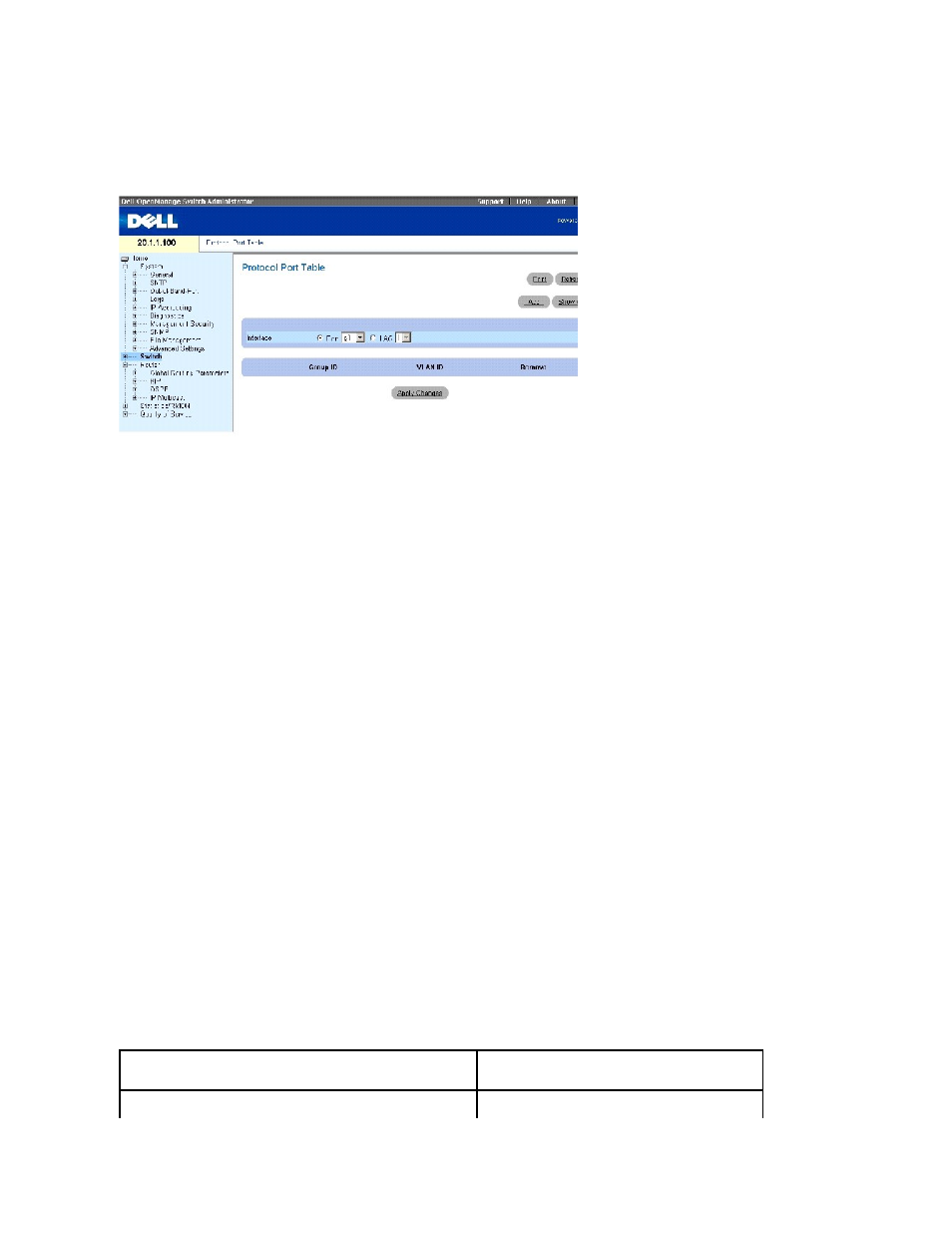

Рис. 7-32. Страница Protocol Port (Порт протокола)
Interface (Интерфейс) - номер порта или группы LAG добавляемых в группу протоколов.
Protocol Group ID (Идентификатор группы протоколов) - идентификатор группы протоколов, в которую добавляется интерфейс. Идентификатор
группы протоколов определяется в таблице группы протоколов
.
VLAN ID (Идентификатор сети VLAN) - связывает интерфейс с идентификатором VLAN, определенным пользователем. Идентификатор VLAN
определяется на странице
Create a New VLAN (Создание новой VLAN). Порт протокола может быть добавлен с использованием идентификатора VLAN
или имени
VLAN.
VLAN Name (Имя сети VLAN) - связывает интерфейс с именем VLAN, определенным пользователем. Имя VLAN определяется на странице Create a New
VLAN (Создание новой VLAN). Это поле доступно только на странице Add Protocol Port (Добавление порта в протокол).
Remove (Удалить) - когда установлен этот флажок, порт, назначенный для VLAN или группы протоколов, удаляется.
Добавление нового порта протокола
1.
Откройте страницу
Protocol Port Table (Таблица группы протоколов).
2.
Щелкните
Add (Добавить), чтобы отобразить страницу Add Protocol Port (Добавление порта протокола).
3.
Введите значения в полях диалогового окна и нажмите кнопку
Apply Changes (Применить изменения).
Новая группа протоколов
VLAN будет добавлена в Protocol Port Table (Таблица группы протоколов), а устройство обновлено.
Определение портов протокола с помощью команд консоли
Следующая таблица содержит команды консоли для определение портов протокола
.
Таблица
7-27. Команды консоли для определение портов протокола
Команда консоли
Описание
Определяет правило классификации на основе протокола
.
