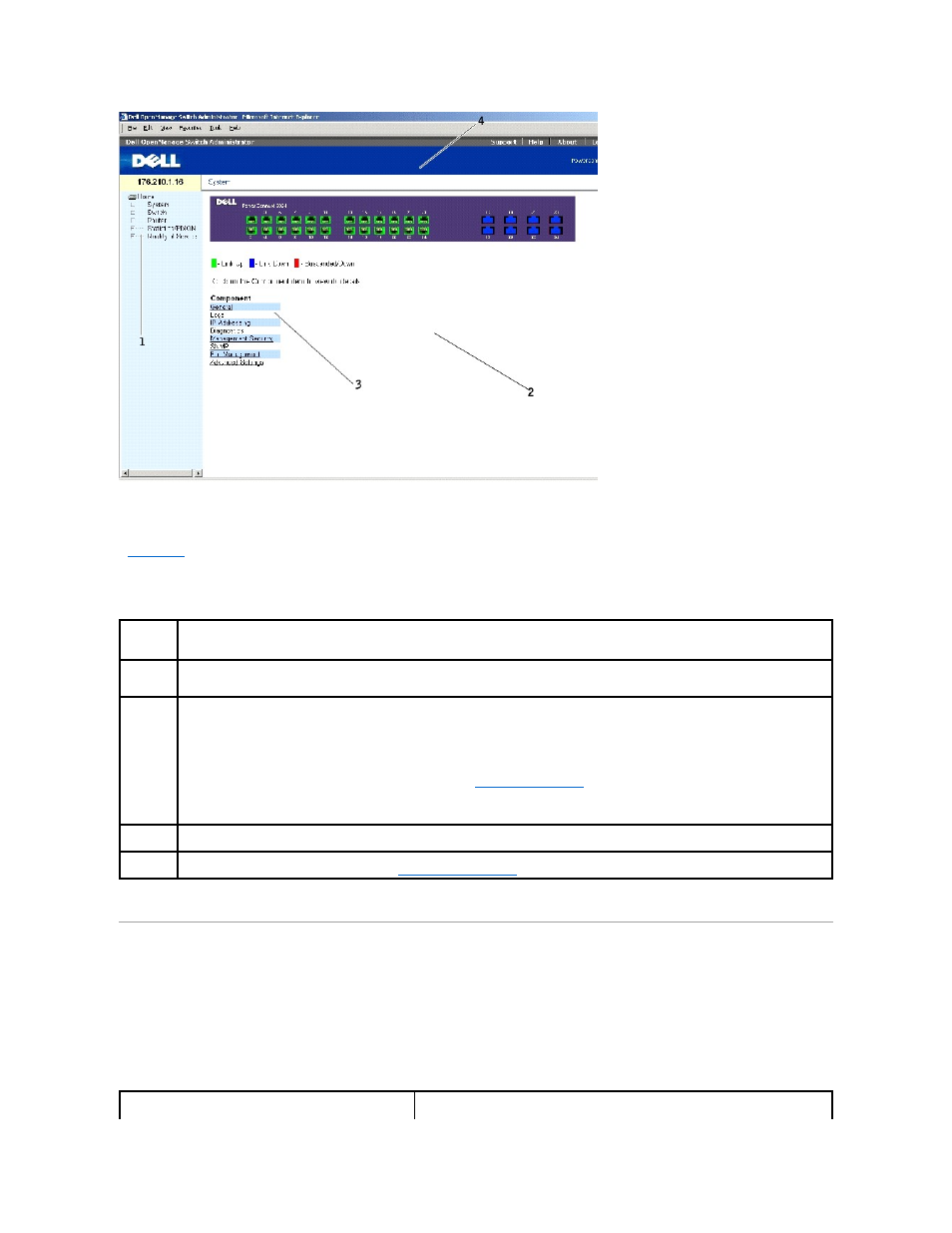

В
приведен список компонентов интерфейса с соответствующими номерами.
Таблица
4-1. Компоненты интерфейса
Использование кнопок программы
Switch Administrator
Информационные кнопки
Таблица
4-2. Информационные кнопки
Компонент
Название
1
Панель дерева содержит список различных параметров устройства
. Ветви дерева можно раскрывать для просмотра всех компонентов
параметра или сворачивать
, скрывая эти компоненты. Чтобы расширить панель дерева для просмотра полного названия компонента,
перетащите вертикальную полосу вправо
.
2
На панели устройства приведены сведения о портах устройства
, текущей настройке и состоянии устройства, табличная информация и
компоненты параметров
.
Цвет порта показывает
, активен ли порт в настоящий момент. Зеленый цвет означает, что порт включен, красный показывает, что
произошла ошибка с портом
, а синий - что соединение отключено.
ПРИМЕЧАНИЕ
.
Индикаторы не отображаются на панели устройства
. Состояние индикаторов можно определить на самом коммутаторе.
Дополнительную информацию об индикаторах см
. в разделе «
Описания индикаторов
»
.
В зависимости от выбранного параметра
, в нижней области панели устройства отображается прочая информация об устройстве и
диалоговые окна для настройки параметров
.
3
В списке компонентов приведен список компонентов параметров
. Компоненты также можно просмотреть, раскрыв параметр на панели
дерева
.
4
Информационные кнопки предоставляют доступ к сведениям о коммутаторе
, а также доступ на веб-узел поддержки Dell.
Дополнительную информацию см
. в разделе «
»
.
