Пример процесса настройки
В этом разделе представлены основные шаги
, необходимые для установления удаленного сетевого соединения для администрирования с
коммутатором
. В этом разделе не поясняются различные возможные настройки коммутатора или соответствующие команды.
В этом разделе также описан первоначальный доступ к коммутатору при заводских настройках и определениях
. Если после ранее введенной
конфигурации возникают проблемы
, то необходимо удалить файл загрузки настройки при включении питания устройства и перезагрузить устройство.
См
. раздел «
Настройки устройства по умолчанию
»
.
Требования для настройки устройства
Для этого примера необходимы следующие компоненты
:
l
Коммутатор
PowerConnect 6024/6024F
l
Рабочая станция
, на которой установлены:
¡
сетевой адаптер
;
¡
приложение терминала
ASCII (например, Microsoft(r) Windows(r) HyperTerminal или Procomm Plus Terminal);
¡
приложение обозревателя
.
l
Один кабель нуль
-модема F2F.
l
Кабель
(кабели) UTP (категории 5) с прямым или перекрестным соединением
Первоначальное соединение
1.
Для подключения коммутатора к рабочей станции используйте порт
RS-232.
2.
Установите для терминала
ASCII следующие параметры и выберите соответствующий COM-порт.
В следующем примере показан экран программы
HyperTerminal.

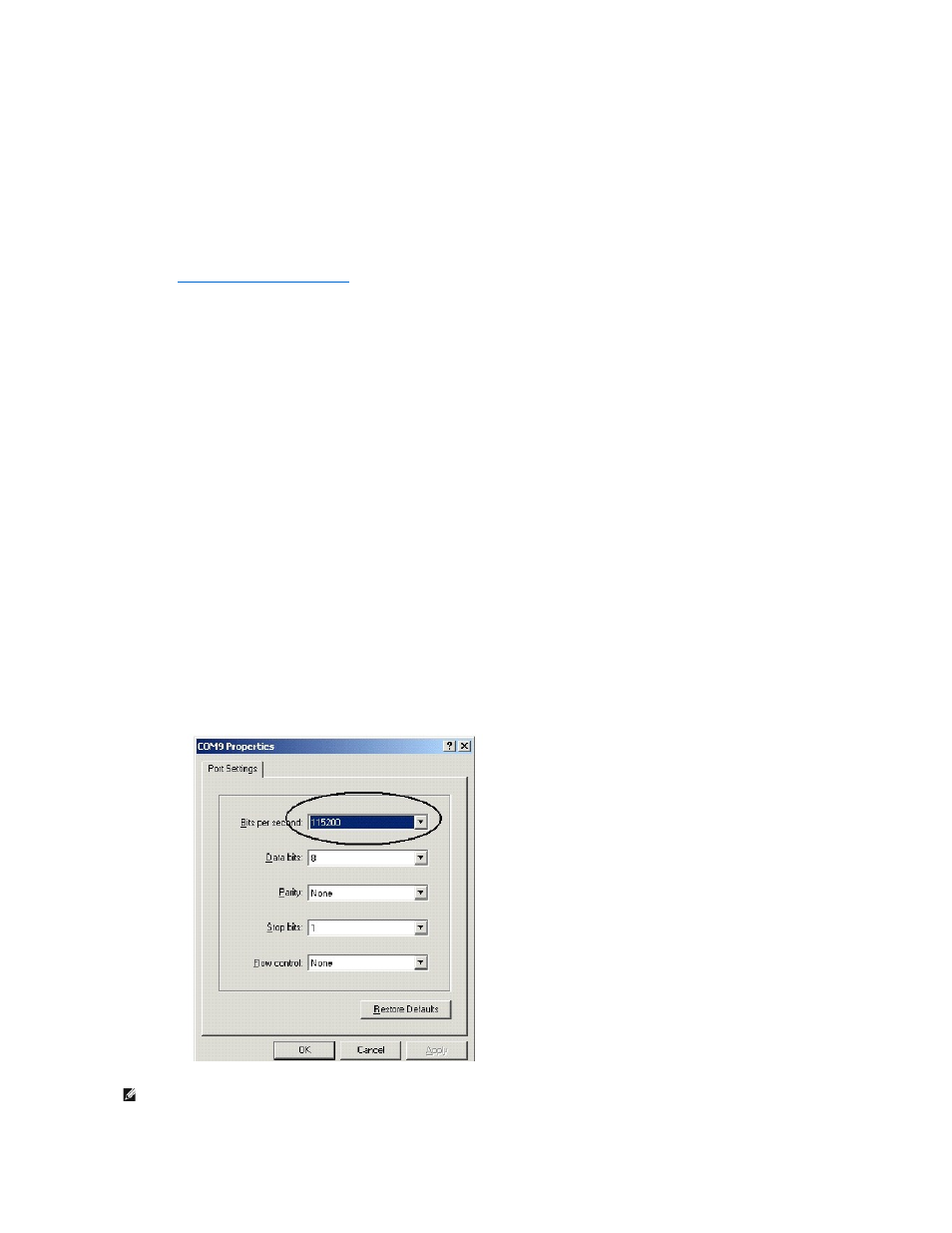

Рис. 5-2. Окно свойств HyperTerminal
ПРИМЕЧАНИЕ
.
Скорость передачи данных для нового устройства по умолчанию составляет
115200 бод. Устройство может быть настроено на
другую скорость передачи
. Если использование при скорости передачи 115200 бод изображение терминала устройства не появляется,
попробуйте другие установки скорости передачи
.
