Dell PowerConnect 6024 - Инструкция (Страница 365)

Поддержка порта для управления вне диапазона
Порт управления вне диапазона (OOB) - 10/100 Мбит/с порт Ethernet, который можно использовать для прямого подключения к коммутатору для
выполнения задач администратора по управлению системой . Порт вне диапазона описывается как обычный IP-интерфейс для системы, и через него
доступны все интерфейсы системы .
Дополнительную информацию о настройке портов управления вне диапазона см . в разделе « Порт управления вне диапазона » .
Порт консоли (RS-232)
Порт консоли (RS-232) используется только для управления через последовательный интерфейс. Этот порт предоставляет прямое подключение к
коммутатору и используется для доступа к консоли с терминала , подключенного к порту EIA/TIA-232.
Порт консоли поддерживает синхронную передачу данных (восемь битов данных, один стоповый бит, без контроля четности). Скорость передачи
данных по умолчанию 115200 бод.

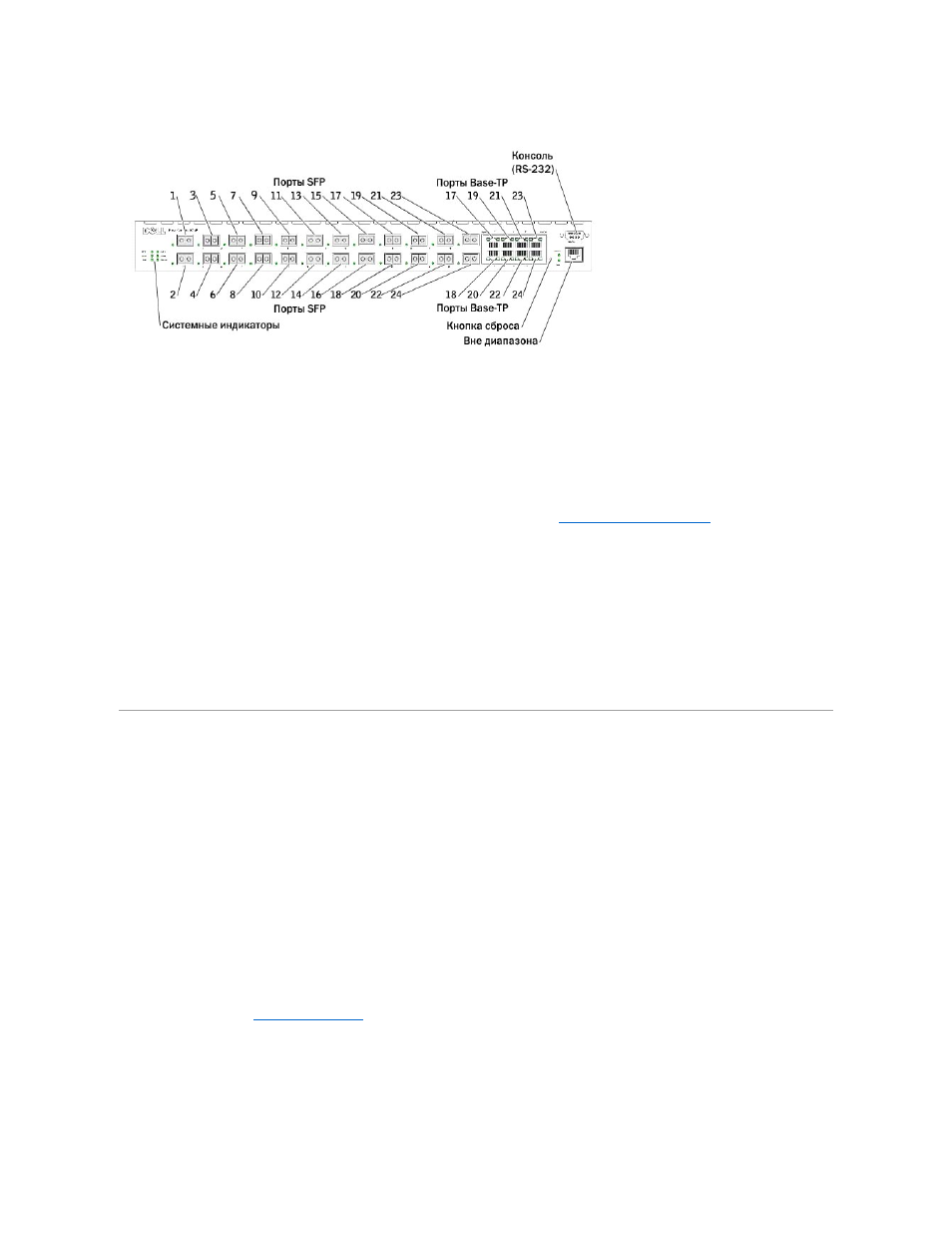

Компоненты оборудования
Фактические размеры
Коммутатор имеет следующие физические размеры :
l 440 x 460 x 44 мм (Ш x Г x В).
l 17,32 x 18,11 x 1,73 дюйма (Ш x Г x В).
Источники питания
Коммутатор поставляется с двумя внутренними источниками питания . Проверить их работу можно с помощью индикаторов. Дополнительную
информацию см . в разделе « Системные индикаторы » .
Чтобы заменить источник питания :
1. Выверните винты на задней панели и выньте неисправный источник питания .
2. Установите новый источник питания в слот и убедитесь , что он полностью вставлен внутрь коммутатора.
