Master (Основной) - маршрутизатор работает как маршрутизатор пересылки для IP-адресов, связанных с виртуальным маршрутизатором.
Основной маршрутизатор отвечает на запросы
ARP со связанными IP-адресами в цели ARP, пересылает пакеты с виртуальным MAC-адресом
(VMAC) в качестве MAC-адреса назначения и принимает пакеты, связанные с виртуальными IP-адресами (только в том случае, если
маршрутизатор обладает собственными связанными
IP-адресами).
Initialize (Инициализировать) - маршрутизатор ожидает события запуска. При получении события запуска маршрутизатор переходит в
соответствующее состояние
.
Backup (Резервирование) - маршрутизатор является резервным для основного маршрутизатора. Маршрутизатор постоянно контролирует,
имеется ли основной маршрутизатор
, с помощью периодической рассылки объявлений или рассылки специальных объявлений с основного
маршрутизатора
, информирующих о том, что он выключается.
Admin State (Состояние администрирования) - показывает, работает ли маршрутизатор.
Advertisement Interval(Интервал между объявлениями) - показывает частоту, с которой передаются отправления, когда маршрутизатор является
основным
.
Authentication (Проверка подлинности) - показывает, если не выполняется проверки подлинности, а также используются ли пароли для проверки
подлинности обмена данными по протоколу
VRRP.
Password (Пароль) - пароль используется для проверки подлинности обмена данными по протоколу VRRP.
Preempt (Вне очереди) - когда установлен этот флажок, маршрутизаторы VRRP с высоким приоритетом заменяют маршрутизаторы с низким
приоритетом
.
Remove (Удалить) - когда этот флажок установлен, запись VRRP удаляется из таблицы VRRP.
Добавление маршрутизаторов в группу
VRRP
1.
Откройте страницу
Virtual Router Redundancy Protocol (VRRP) (Протокол VRRP).
2.
Щелкните
Add (Добавить), чтобы отобразить страницу Add VRRP Interface (Добавление интерфейса VRRP).

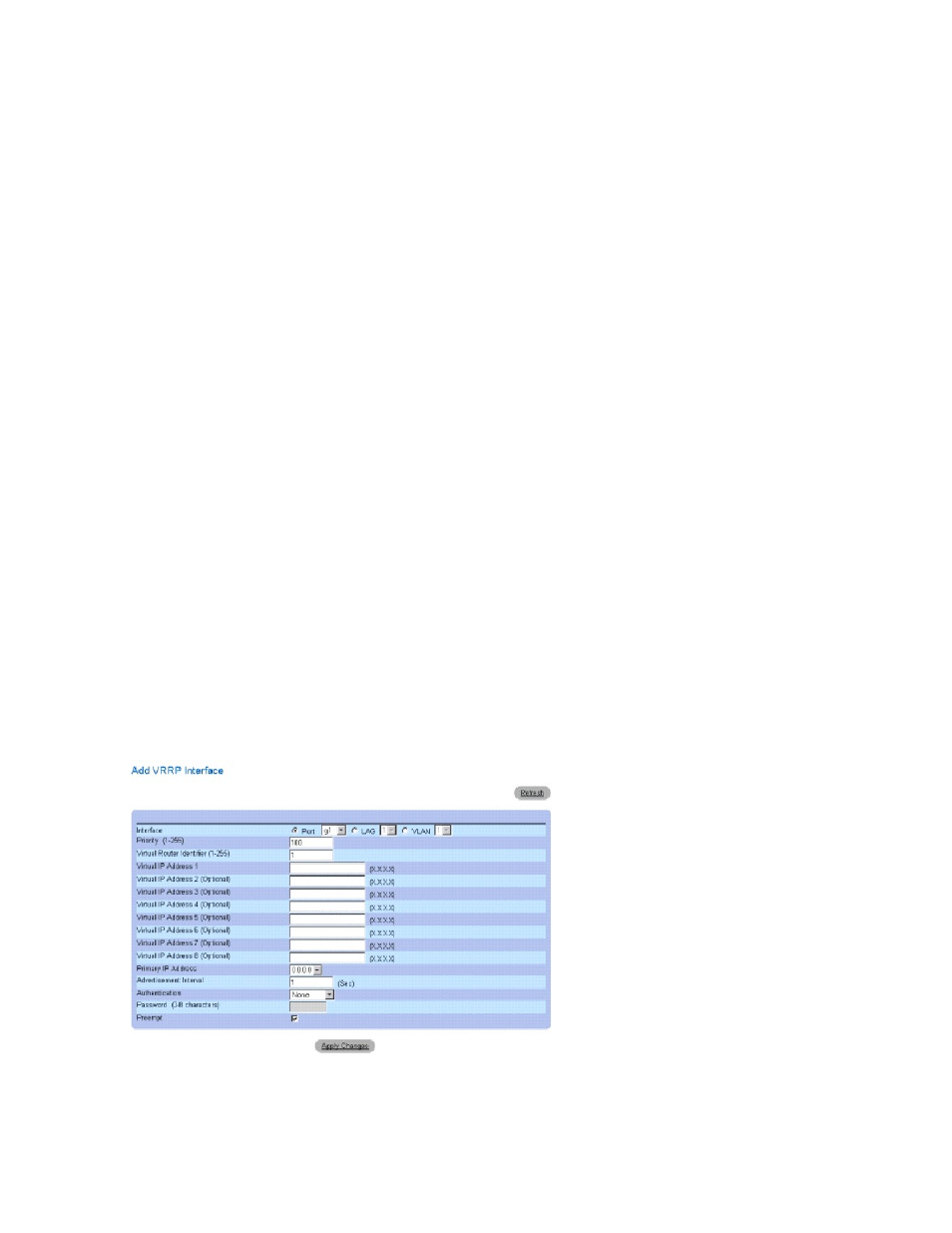

Рис. 8-4. Добавление интерфейса VRRP
3.
Определите поля
.
