Контактные разъемы для интерфейсов
SFP
показан разъем SFP, а в
показано назначение контактов для дополнительного разъема SFP.

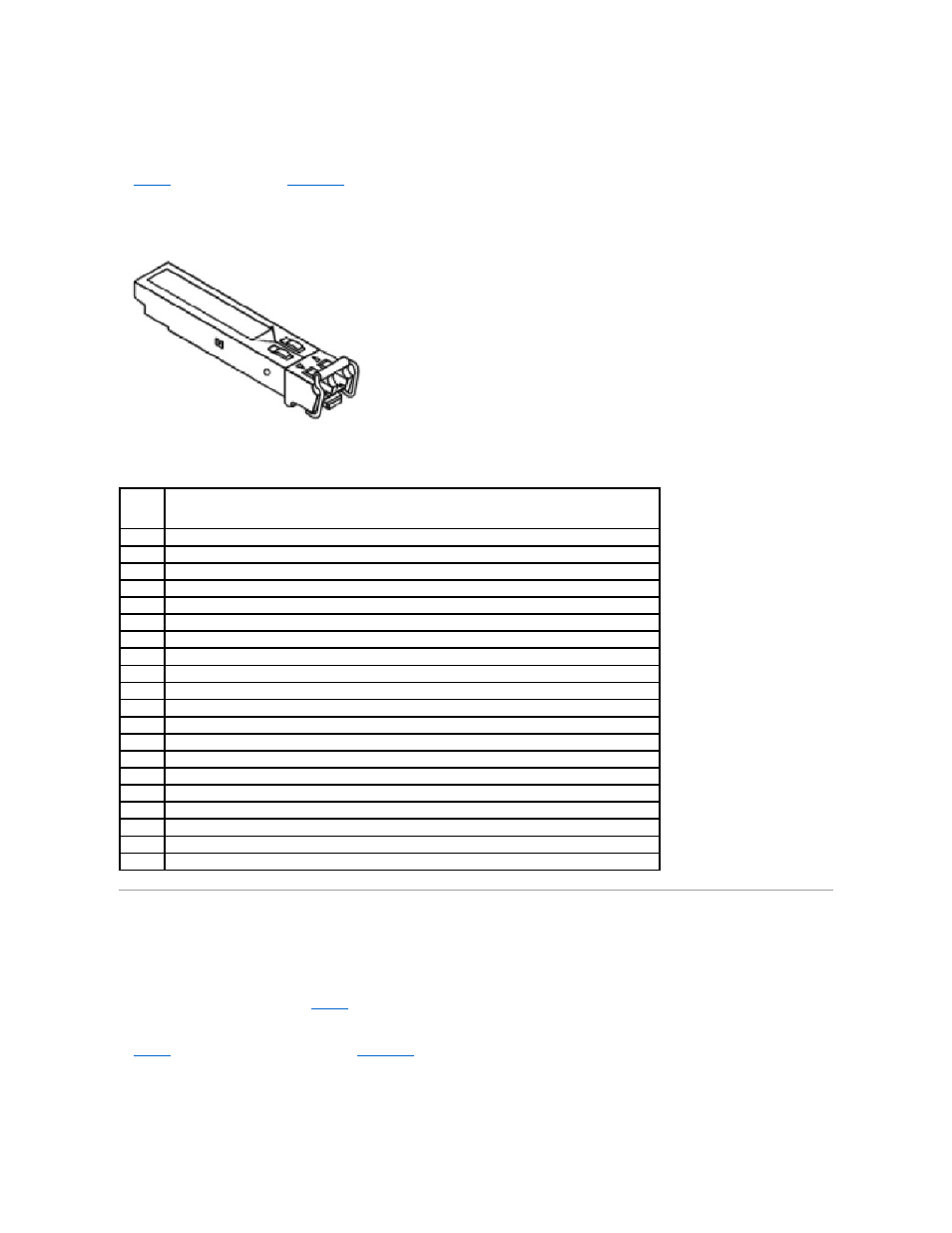

Рис. 3-2. Разъем SFP
Таблица
3-2. Назначение контактов интерфейса SFP
Подключение кабеля последовательного порта
Чтобы подключить коммутатор к терминалу для начальной установки и настройки
, можно использовать последовательные кабели (нуль-модемные).
(Можно также использовать программу эмуляции терминала, запущенную на ПК.) Последовательный кабель коммутатора представляет собой
кроссоверный кабель
DB-9 с гнездом (см.
показан последовательный кабель, а в
показано назначение контактов разъема последовательного порта.
Рис. 3-3. Разъем последовательного порта
Контакт
Назначение
1
Заземление передатчика
(общее с заземлением приемника).
2
Сбой передатчика
.
3
Отключение передатчика
; выход лазера отключается на высоком уровне или в разомкнутом состоянии.
4
Определение модуля
2; строка данных для идентификатора последовательного порта.
5
Определение модуля
1; строка синхронизации для идентификатора последовательного порта.
6
Определение модуля
0; заземлен внутри модуля.
7
Выбор скорости
; подключение не требуется.
8
Индикация потери сигнала
; логический 0 означает нормальную работу.
9
Заземление приемника
(общее с заземлением передатчика).
10
Заземление приемника
(общее с заземлением передатчика).
11
Заземление приемника
(общее с заземлением передатчика).
12
Инвертированный выход данных приемника
; пара AC.
13
Неинвертированный выход данных приемника
; пара AC.
14
Заземление приемника
(общее с заземлением передатчика).
15
Источник питания приемника
.
16
Питание передатчика
.
17
Заземление передатчика
(общее с заземлением приемника).
18
Неинвертированный вход данных передатчика
.
19
Инвертированный вход данных передатчика
.
20
Заземление передатчика
(общее с заземлением приемника).
