Инструкция по эксплуатации Dell PowerConnect 6024
Страница 218
Maximum Equal Cost Multipaths (ECMP) (Максимальное число путей с одинаковой стоимостью) - значение ECMP, которое необходимо определить при
пересылке
IP-пакетов. Значение ECMP показывает, сколько имеется путей от маршрутизатора до сети. Возможны значения от 1 до 4. Например,
значение
1 показывает, что имеется только один путь до сети. Чем больше значение, тем больше требуется ресурсов. Изменения в этом поле вступают
в силу только после сброса устройства
.
Destination IP Address (IP-адрес назначения) - IP-сеть назначения.
Prefix Length (Длина префикса) - число бит, образующих префикс IP-адреса назначения. Длина находится в диапазоне 1-32 бит.
Next Hop (Gateway) (Ближайший узел (шлюз)) - адрес следующего маршрутизатора в маршруте до сети назначения.
Route Type (Тип маршрута) - показывает, как выполняется маршрутизация. Возможные значения:
Remote (Удаленный) - пакет пересылается.
Reject (Отклонить) - пакет отбрасывается.
Local (Локальный) - пакет отправляется в локальную сеть.
Metric (Метрика) - число узлов до сети назначения.
Protocol (Протокол) - протокол маршрутизации, по которому был добавлен этот маршрут.

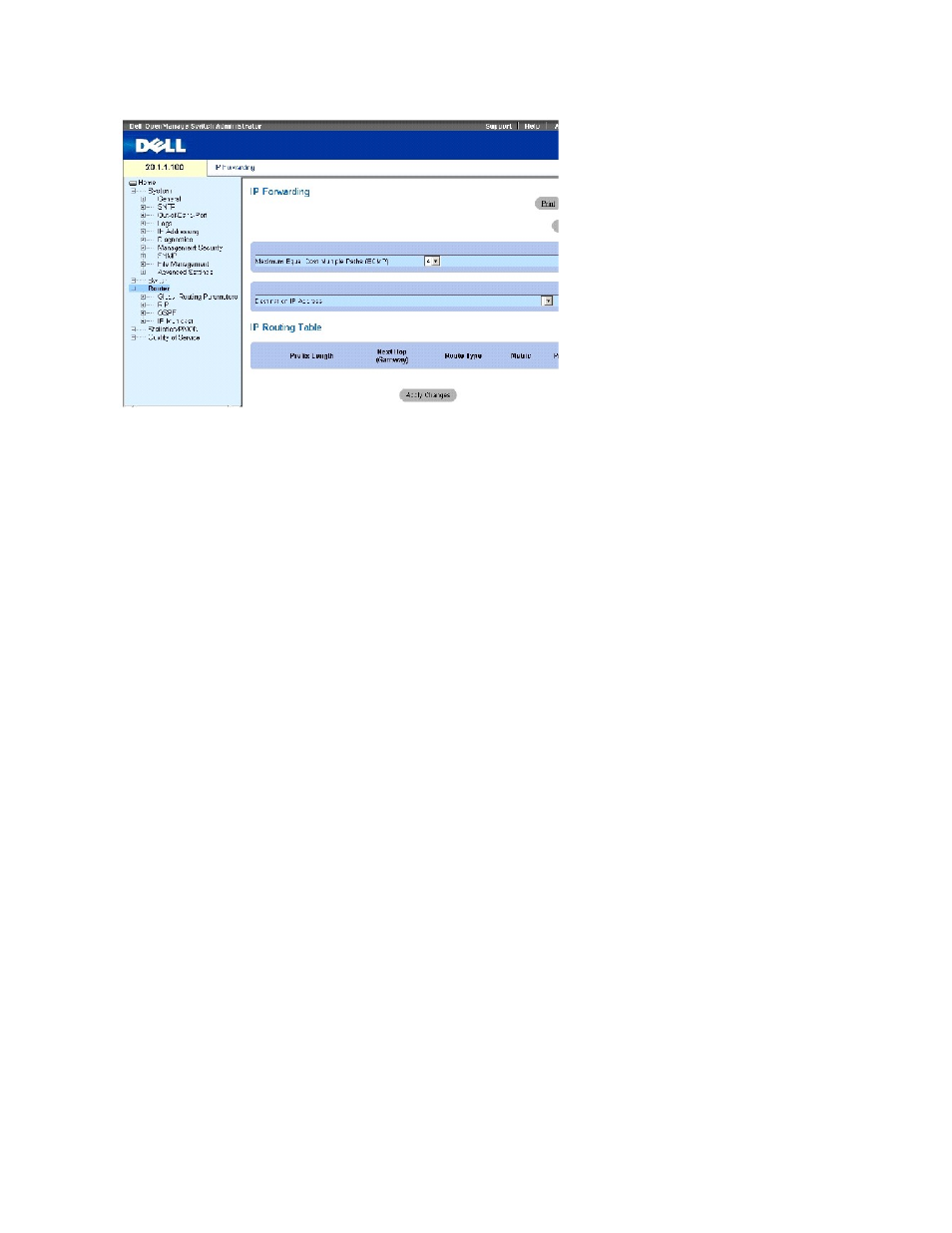

Отображение таблицы пересылки
IP
Таблица
IP Forwarding (Пересылка IP) содержит список всех IP-маршрутов в системе.
1.
Откройте страницу
IP Forwarding (Пересылка IP).
2.
Нажмите кнопку
Show All (Показать все), чтобы отобразить таблицу IP Forwarding (Пересылка IP).
Просмотр таблицы пересылки
IP с помощью команд консоли
