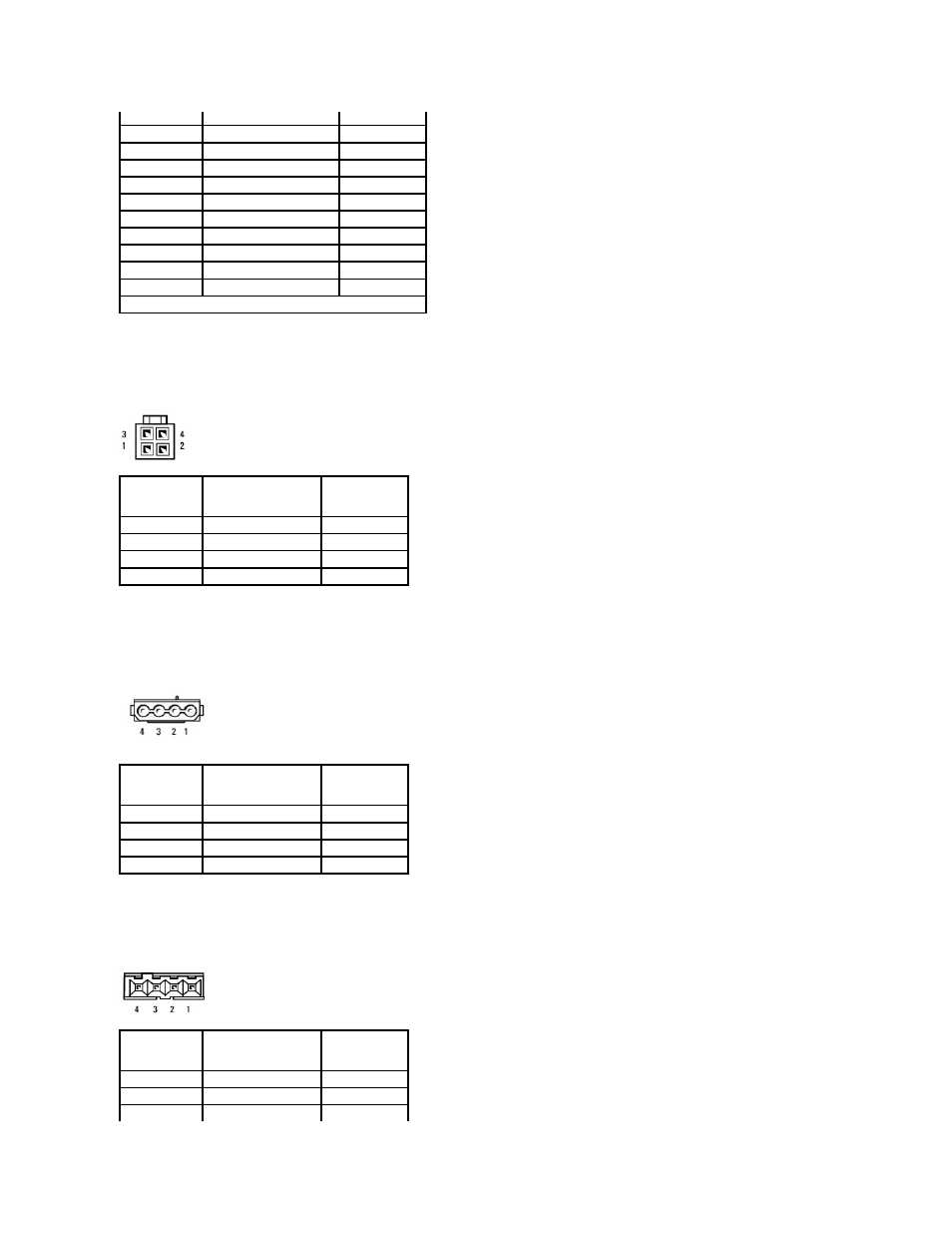

Разъем питания постоянного тока
P2
Разъем питания постоянного тока
P3
Разъем питания постоянного тока
P4
14
+12 В постоянного тока*
Синий
15
GND
Черный
16
PWR_PS_ON*
Зеленый
17
GND
Черный
18
GND
Черный
19
GND
Черный
20
NC
NC
21
+5 В постоянного тока
Красный
22
+5 В постоянного тока
Красный
23
+5 В постоянного тока
Красный
24
GND
Черный
*Используйте провод 22-AWG вместо провода 18-AWG.
Номер контакта
Название сигнала
Провод
18-AWG
1
GND
Черный
2
GND
Черный
3
+12 В постоянного тока Желтый
4
+12 В постоянного тока Желтый
Номер контакта
Название сигнала
Провод
18-AWG
1
+12 В постоянного тока Желтый
2
GND
Черный
3
GND
Черный
4
+5 В постоянного тока
Красный
Номер контакта
Название сигнала
Провод
22-AWG
1
+5 В постоянного тока
Красный
2
GND
Черный
3
GND
Черный
