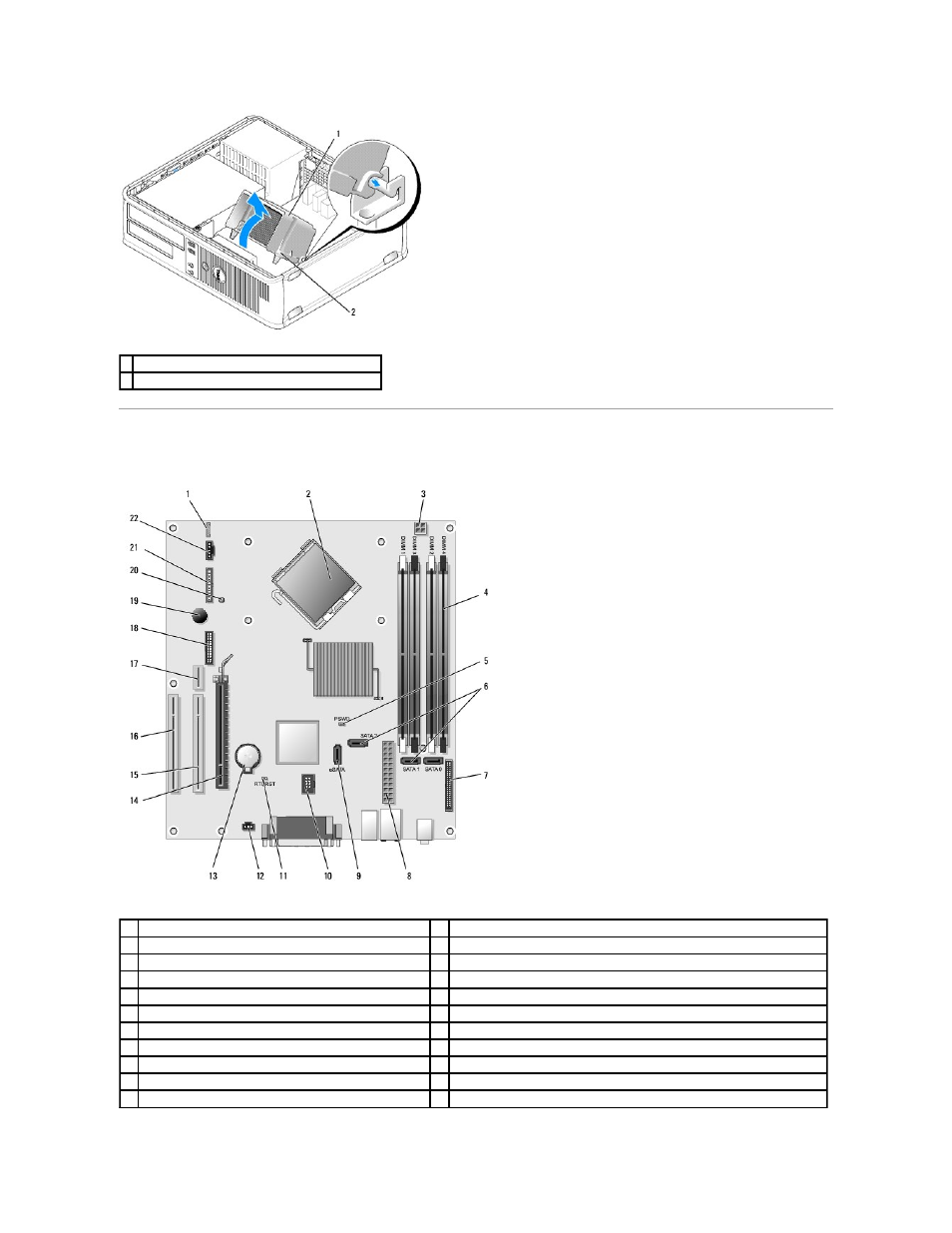

Компоненты системной платы
1 блок радиатора
2 отверстие для установки невыпадающего винта (2)
1
внутренний громкоговоритель
(INT_SPKR)
12 разъем переключателя защиты корпуса от вскрытия (INTRUDER)
2
разъем процессора
(ЦПУ)
13 гнездо аккумулятора (BATTERY)
3
разъем питания процессора
(12VPOWER)
14 разъем PCI Express x16 (SLOT1)
4
разъемы модулей памяти
(DIMM_1, DIMM_2, DIMM_3, DIMM_4) 15 разъем PCI (SLOT2)
5
перемычка пароля
(PSWD)
16 разъем PCI (SLOT3)
6
разъемы
SATA (SATA0, SATA1, SATA2)
17 разъем надстроечной платы (используется порт PCI-E/SLOT1 и порт PCI/SLOT2)
7
разъем передней панели
(FRONTPANEL)
18 разъем последовательного порта (SERIAL2)
8
разъем питания
(POWER)
19 динамик на системной плате (BEEP)
9
внешний разъем
SATA (eSATA)
20 индикатор питания aux (aux_LED)
10 внутренний разъем USB (INT_USB)
21 разъем дисковода гибких дисков (DSKT)
11 перемычка сброса RTC (RTCRST)
22 разъем вентилятора (FAN_CPU)
