Крышка кабелей
(при наличии)
Установка крышки панели разъемов
1.
Убедитесь
, что все кабели внешнего устройства проведены через отверстие в крышке кабелей.
2.
Подсоедините все кабели устройства к разъемам на задней панели компьютера
.
3.
Удерживая крышку кабелей за нижнюю часть
, совместите защелки с четырьмя пазами на задней панели компьютера.
4.
Вставьте защелки в пазы и сдвиньте крышку
, чтобы совместить ее края с краями корпуса (см. рисунок), пока крышка кабелей не будет надежно
установлена
.
5.
Вставьте защитное устройство в отверстие для защитного троса
(не обязательно).

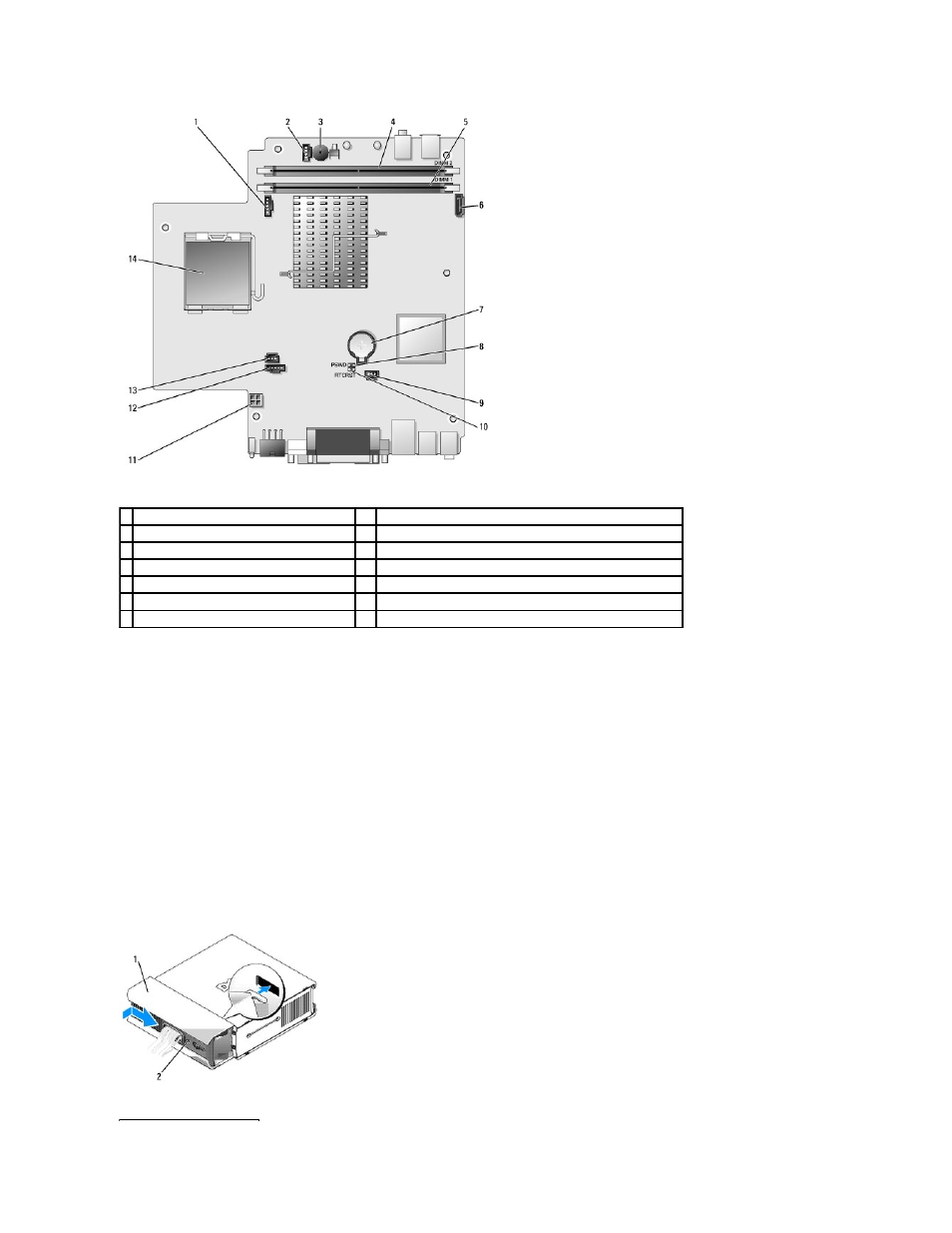

1 разъем вентилятора (FAN_FRONT)
8
перемычка пароля
(PSWD)
2 разъем внутренних динамиков (INT_SPKR)
9
разъем вентилятора жесткого диска
(FAN_HDD)
3 динамик на системной плате (BEEP)
10 свободная перемычка CMOS (RTCRST)
4 разъем памяти канала B (DIMM_2)
11 разъем питания жесткого диска (SATA_PWR)
5 разъем памяти канала A (DIMM_1)
12 разъем вентилятора (FAN_REAR)
6 разъем кабеля передачи данных SATA (SATA0) 13 разъем переключателя защиты корпуса от вскрытия (INTRUDER)
7 аккумулятор (BATT)
14
процессор (CPU)
