Esata – Инструкция по эксплуатации Dell OptiPlex 755
Страница 160
4.
Отсоедините кабель последовательного порта
PS/2 от разъема на системной плате (см. раздел
Компоненты системной платы
).
5.
Выньте кронштейн адаптера последовательного порта
PS/2 из фиксирующего разъема.
6.
Если адаптер извлекается надолго
, вставьте на его место заглушку.
7.
Прежде чем закрыть фиксирующий механизм платы
, убедитесь, что соблюдены указанные ниже рекомендации.
l
Верхние части всех плат и заглушек находятся на одном уровне с выравнивающей полосой
.
l
Вырез в верхней части платы или заглушки попадает на винт крепления к направляющей
.
8.
Установите фиксатор платы в исходное положение
, закрепив таким образом оставшиеся платы.
9.
Установите крышку корпуса компьютера на место
(см. раздел
Установка крышки корпуса компьютера
).
eSATA
eSATA обеспечивает скорость передачи данных SATA (3 ГБ/сек.) между диском и чипсетом, которая приблизительно в шесть раз больше, чем у USB.
eSATA также поддерживает функцию горячего подключения на компьютере. Функция горячего подключения позволяет обнаружить устройство до
подключения устройства к компьютеру и без включения питания компьютера
. Когда устройство подключено, операционная система автоматически
распознает его
. Однако компьютер необходимо выключить перед извлечением и/или заменой устройства.
Установка
eSATA
1.
Снимите крышку компьютера
(см. раздел
Снятие крышки компьютера
).
2.
Извлеките панель заглушки для гнезда платы
, используемой для разъема eSATA.
3.
Вставьте заглушку в необходимый открытый дисковод
eSATA.
4.

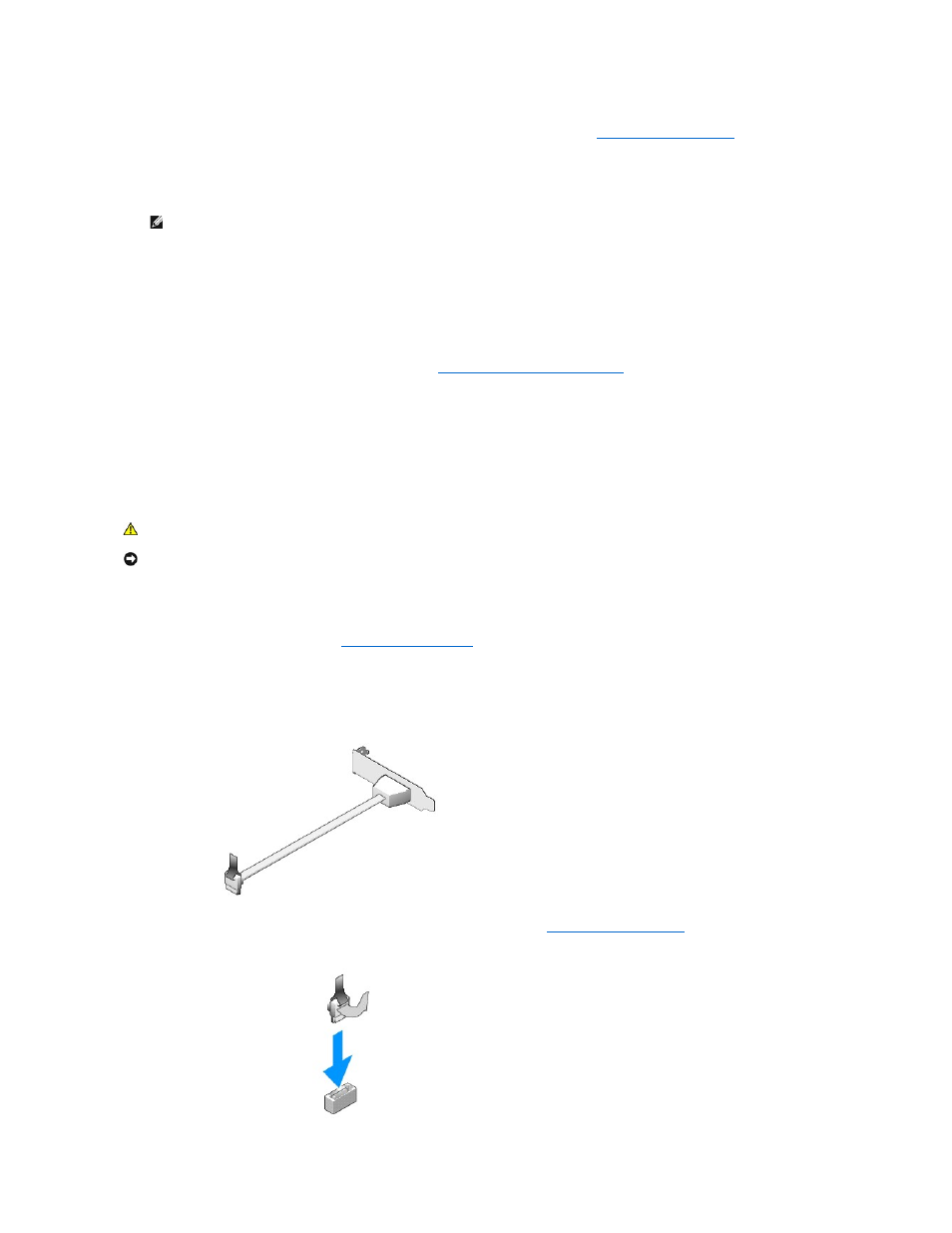

Подключите три конца кабеля
eSATA в разъем eSATA на системной плате (см. раздел
Компоненты системной платы
).
ПРИМЕЧАНИЕ
.
Установка заглушек в пустые разъемы для плат необходима для выполнения требований стандарта
FCC. Заглушки служат
для защиты компьютера от пыли и грязи
, а также обеспечивают циркуляцию воздуха, охлаждающего компьютер.
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению операций данного раздела
, выполните указания по безопасности, описанные
в Информационном руководстве по продуктам
.
ВНИМАНИЕ
.
Чтобы не повредить внутренние компоненты компьютера
, снимайте с себя статическое электричество, прежде чем дотрагиваться
до любого электронного компонента
. Для этого прикоснитесь к неокрашенной металлической поверхности корпуса компьютера.
