Инструкция по эксплуатации Dell OptiPlex 755
Страница 51
8.
Подключите кабель адаптера к разъему адаптера последовательного порта
PS/2 (SERIAL2) на системной плате (см. раздел
Компоненты
системной платы
).
9.
Установите крышку корпуса компьютера на место
(см. раздел
Установка крышки корпуса компьютера
).
Извлечение адаптера последовательного порта
PS/2
1.
Выполните процедуры
, описанные в разделе
Перед началом работы
.
2.
Снимите крышку компьютера
(см. раздел
Снятие крышки компьютера
).
3.
Аккуратно приподнимите защелку на фиксаторе платы с внутренней стороны
, чтобы открыть его. Поверните рычаг в открытое положение до
щелчка
.
4.
Отсоедините кабель последовательного порта
PS/2 от разъема на системной плате (см. раздел
Компоненты системной платы
).
5.
Выньте кронштейн адаптера последовательного порта
PS/2 из фиксирующего разъема.

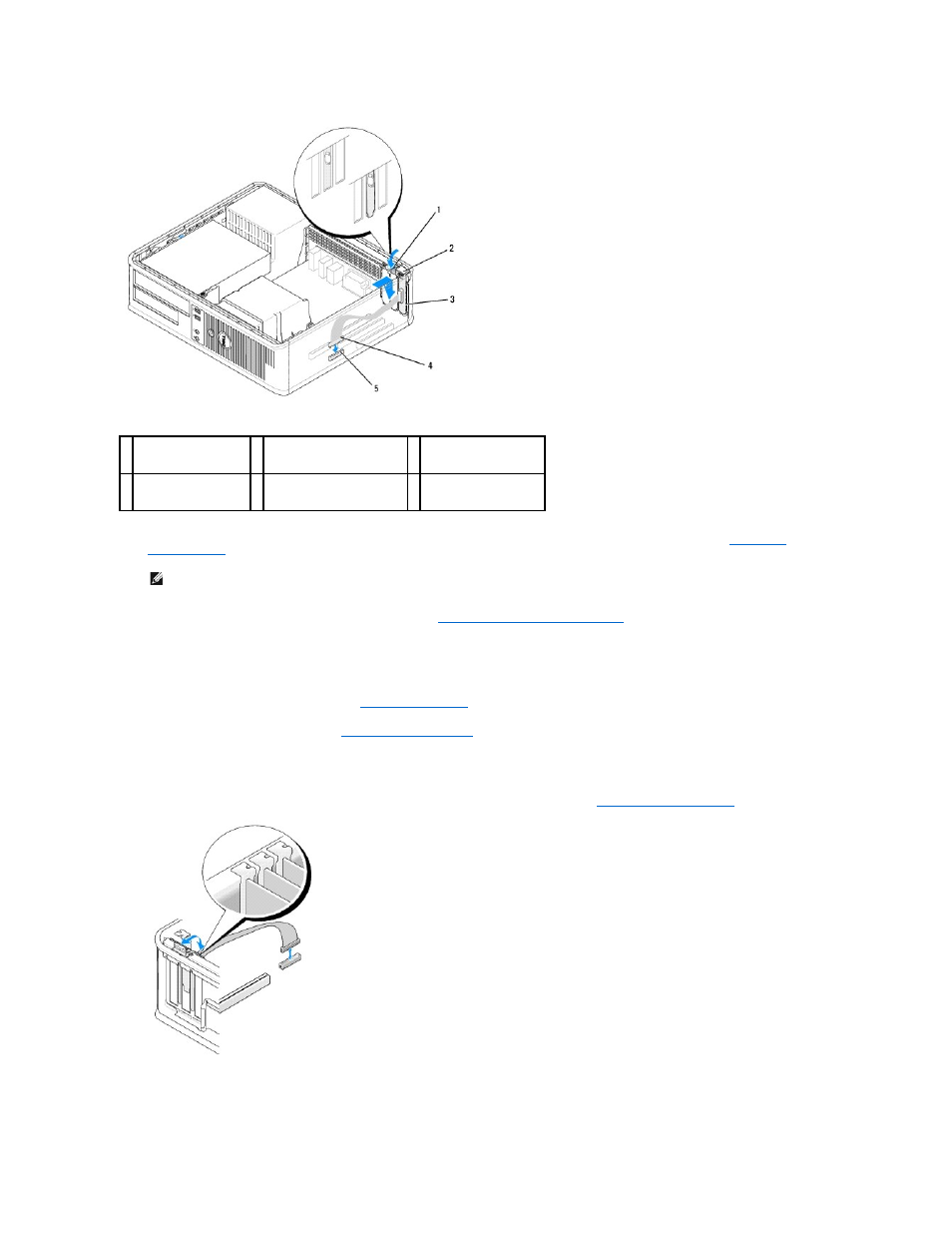

1 защелка
2 фиксатор адаптера
3 заглушка адаптера
последовательного
порта
PS/2
4 разъем адаптера
последовательного
порта
5 разъем адаптера
последовательного порта на
системной плате
(SERIAL2)
ПРИМЕЧАНИЕ
.
Информацию о подключении кабелей см
. в документации по адаптеру последовательного порта PS/2.
