Инструкция по эксплуатации Dell OptiPlex 755
Страница 174

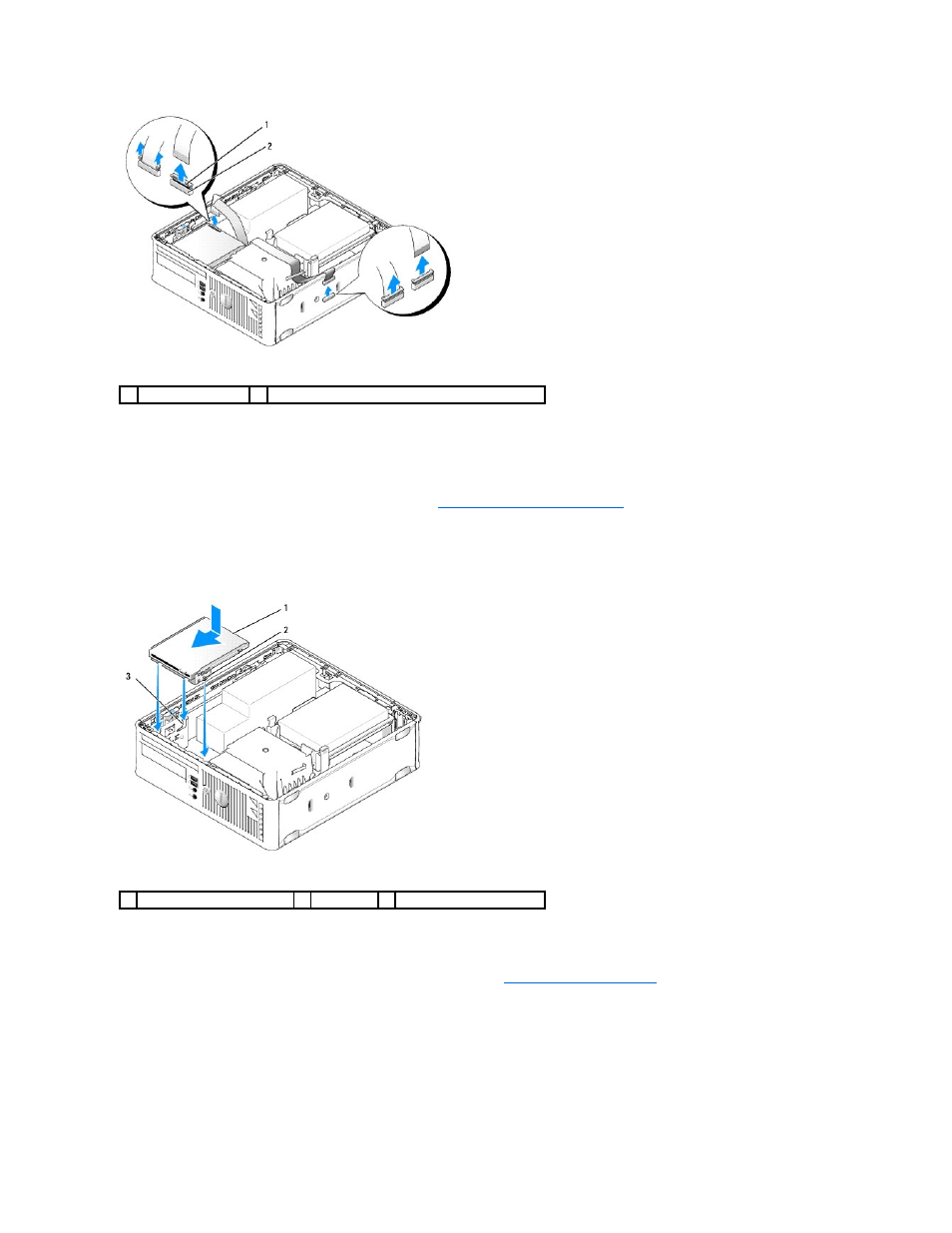

7.
Отсоедините кабель данных от системной платы
.
8.
Потяните за защелку дисковода и выньте дисковод гибких дисков или устройство чтения карт памяти в направлении задней части корпуса
компьютера
. Затем поднимите дисковод, чтобы извлечь его.
9.
Установите крышку корпуса компьютера на место
(см. раздел
Установка крышки корпуса компьютера
).
Установка дисковода гибких дисков
1.
В следующих ситуациях выполните указанные действия
.
l
При установке нового дисковода гибких дисков извлеките вставку панели дисковода
l
При замене дисковода извлеките дисковод гибких дисков
(см. раздел
Снятие дисковода гибких дисков
2.
Совместите винты на дисководе с пазами ограничителя в компьютере и аккуратно вставьте дисковод до щелчка
.
3.
Вставьте кабель данных в защелку дисковода гибких дисков и зафиксируйте его
, нажав на защелку до щелчка.
4.
Вставьте кабель данных в разъем на системной плате
.
1
защелка кабеля
2
краевой разъем кабеля передачи данных
1
дисковод гибких дисков
2
винты
(3)
3
пазы ограничителя
(3)
