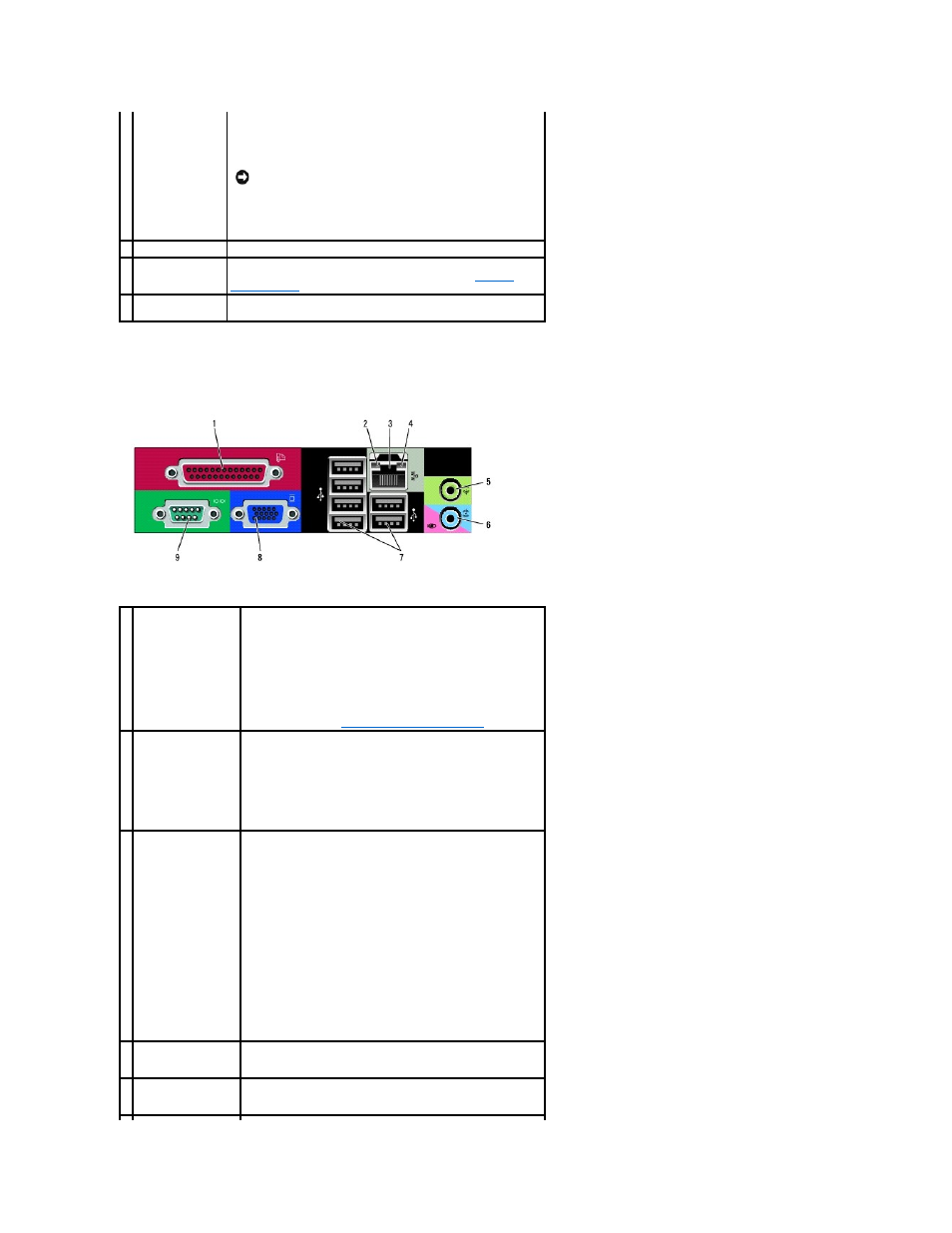

Разъемы задней панели
выбора
напряжения напряжения . Во избежание повреждения компьютера установите
переключатель выбора напряжения вручную в положение ,
соответствующее напряжению , наиболее точно совпадающему с
напряжением электросети , используемым в вашем регионе.
Также убедитесь , что монитор и другие подключенные
устройства могут работать с напряжением переменного тока ,
доступным в вашем регионе .
ВНИМАНИЕ . Для Японии переключатель выбора
напряжения необходимо установить в положение 115 В.
4 разъем питания Для подключения кабеля питания .
5 разъемы задней
панели
Используются для подключения последовательных , USB и других
устройств к соответствующим разъемам . См. раздел Разъемы
задней панели .
6 слоты для плат (4) Доступные разъемы для любых установленных плат PCI и PCI
Express, разъемов PS/2, eSATA и т.д.
1 разъем
параллельного порта
К разъему параллельного порта подключается параллельное
устройство
, например принтер. USB-принтер следует
подключать к разъему USB.
ПРИМЕЧАНИЕ . Встроенный разъем параллельного порта
автоматически отключается , если компьютер обнаруживает
установленную плату , имеющую разъем параллельного порта,
настроенный на тот же адрес . Для получения дополнительных
сведений см . раздел Параметры настройки системы .
2 cветодиод
целостности канала
связи
l Зеленый . установлено соединение между сетью
10 Мбит /с и компьютером.
l Оранжевый . установлено соединение между сетью
100 Мбит /с и компьютером.
l Желтый . установлено соединение между сетью 1 Гбит/с
(1000 Мбит/с) и компьютером.
l Индикатор не горит . физическое соединение с сетью
отсутствует .
3 разъем сетевого
адаптера
Чтобы подключить компьютер к сети или широкополосному
модему
, подсоедините один конец кабеля к сетевому разъему
или сетевому устройству . Другой конец сетевого кабеля
подключите к разъему сетевого адаптера , расположенному на
задней панели компьютера . Щелчок указывает, что кабель
надежно подсоединен .
ПРИМЕЧАНИЕ . Не включайте телефонный кабель в сетевой
разъем .
Для использования VPro необходимо подключить сетевой
кабель к встроенной сетевой интерфейсной плате .
Для сети рекомендуется применять проводку и разъемы
Категории
5. Если используется проводка Категории 3, для
обеспечения надежной работы установите скорость сети
10 Мбит
/с.
4 индикатор работы
сети
Желтый мигающий индикатор указывает на то , что компьютер
передает или принимает данные по сети . При большом объеме
сетевого трафика этот индикатор горит постоянно .
5 разъем линейного
выхода
Зеленый разъем линейного выхода служит для подключения
наушников и большинства динамиков со встроенными
усилителями
.
