10.

Установите винты

, которые крепят блок питания к задней части корпуса компьютера.




11.

Подсоедините кабели питания постоянного тока к системной плате и дисководам

(расположение разъемов см. в разделе

Компоненты системной

платы

).




12.

Замените дисковод гибких дисков или устройство чтения карт памяти

(см. раздел

Установка дисковода гибких дисков

).




13.

Установите оптический дисковод на место

(см. раздел

Установка оптического дисковода

).




14.

Установите крышку корпуса компьютера на место

(см. раздел

Установка крышки корпуса компьютера

).




15.

Подсоедините кабель питания переменного тока к разъему питания переменного тока на блоке питания

.



16.

Подключите компьютер и устройства к электросети и включите их

.



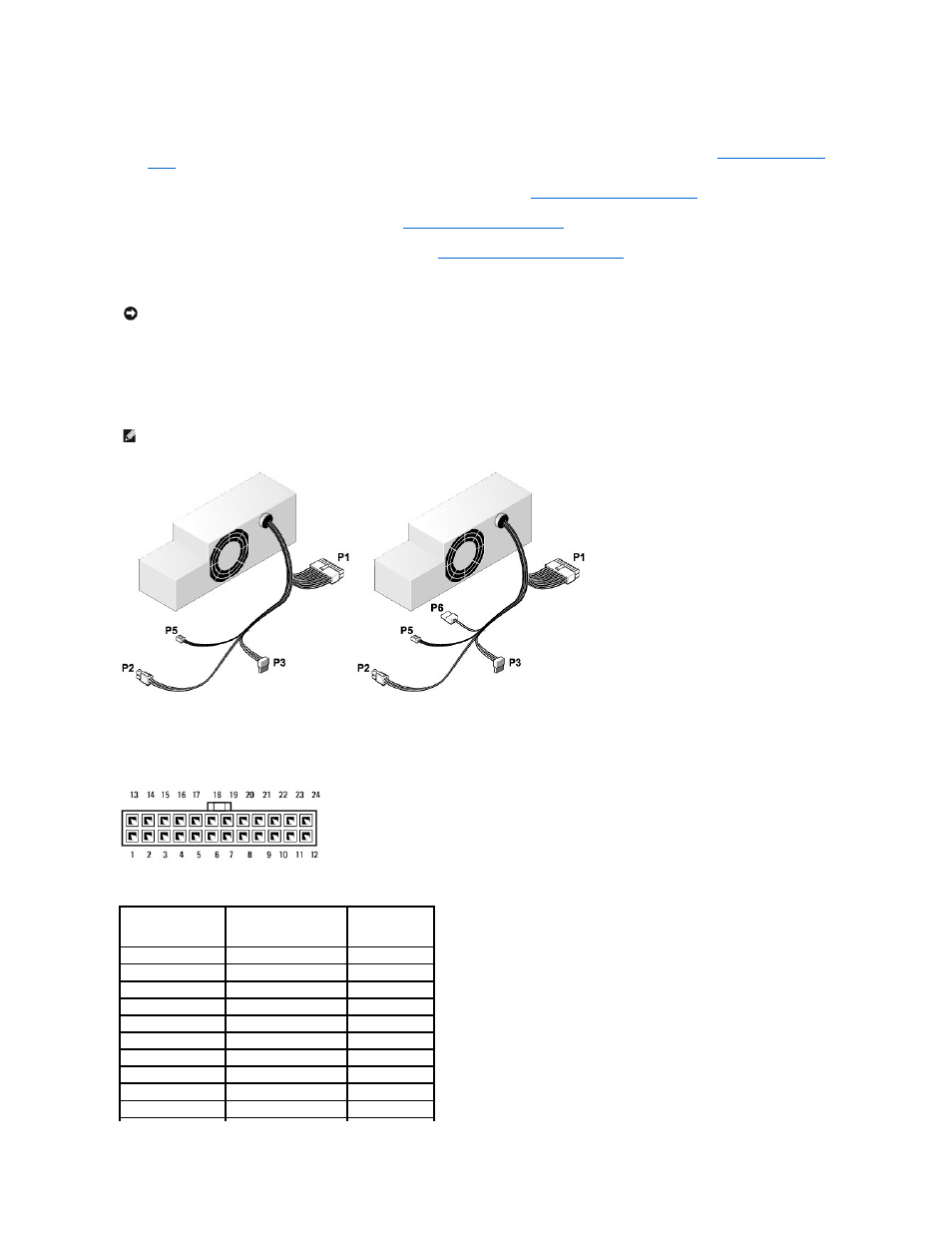

Разъемы питания постоянного тока





Разъем питания постоянного тока

P1





ВНИМАНИЕ

.

Чтобы подключить сетевой кабель

, подключите его в сетевую розетку, а затем - к компьютеру.

ПРИМЕЧАНИЕ

.

В компьютере может быть установлен блок питания двух видов

, как показано на рисунке.



Номер контакта



Название сигнала



Провод

18-AWG

1

+3,3 В постоянного тока Оранжевый

2

+3,3 В постоянного тока Оранжевый

3

GND

Черный

4

VCC (+5 В)

Красный

5

GND

Черный

6

VCC (+5 В)

Красный

7

GND

Черный

8

PS_PWRGOOD*

Серый

9

P5AUX

Фиолетовый

10

V_12P0_DIG

Желтый
