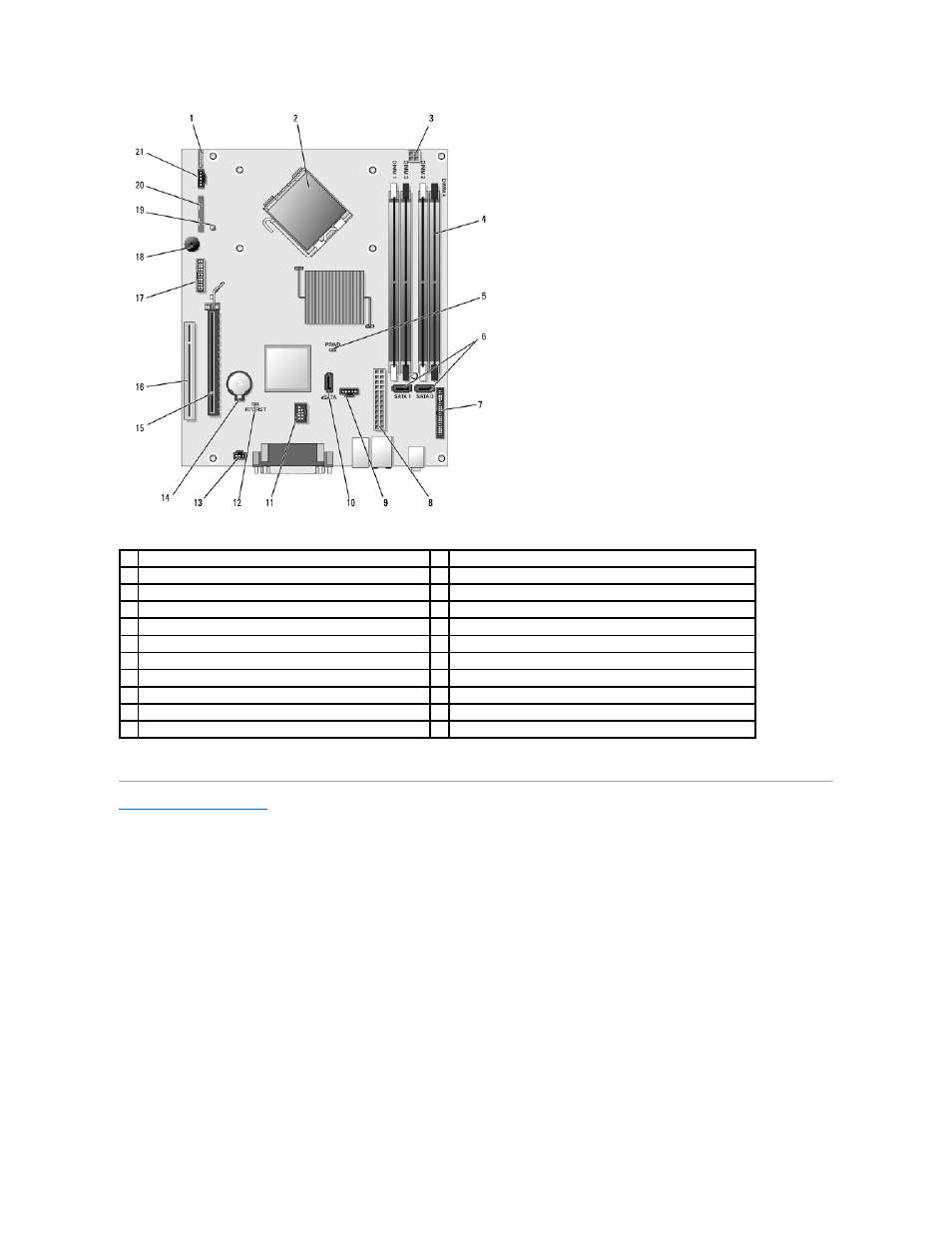

1
разъем внутренних динамиков
(INT_SPKR)
12 перемычка сброса RTC (RTCRST)
2
разъем процессора
(ЦПУ)
13 разъем переключателя защиты корпуса от вскрытия (INTRUDER)
3
разъем питания процессора
(12VPOWER)
14 гнездо аккумулятора (BATTERY)
4
разъемы модулей памяти
(DIMM_1, DIMM_2, DIMM_3, DIMM_4) 15 разъем PCI Express x16 (SLOT1)
5
перемычка пароля
(PSWD)
16 разъем PCI (SLOT2)
6
разъемы
SATA (SATA0, SATA1)
17 разъем последовательного порта (SERIAL2)
7
разъем передней панели
(FRONTPANEL)
18 динамик на системной плате (BEEP)
8
разъем питания
(POWER)
19 индикатор питания aux (aux_LED)
9
разъем вентилятора
(FAN_HDD)
20 разъем дисковода гибких дисков (DSKT)
10 разъем eSATA (eSATA)
21 разъем вентилятора (FAN_CPU)
11 внутренний разъем USB (INT_USB)
