Извлечение платы, Pci express x16 или dvi – Инструкция по эксплуатации Dell OptiPlex 755
Страница 157
линейного входа на задней панели компьютера
(см. раздел
Разъемы задней панели
).
13.
Если установлена плата сетевого адаптера
, и необходимо отключить встроенный сетевой адаптер.
a.
Войдите в программу настройки системы
, выберите пункт Integrated NIC (Встроенный контроллер сетевого интерфейса) в группе
Onboard Devices (Встроенные устройства) и установите значение Off (Выключено) (см. раздел
Настройка системы
).
b.
Подсоедините сетевой кабель к разъемам сетевого адаптера
. Не подсоединяйте сетевой кабель ко встроенному сетевому разъему на
задней панели компьютера
.
14.
Установите нужные драйверы платы
(см. документацию по плате).
Извлечение платы
PCI Express x16 или DVI
1.
Выполните процедуры
, описанные в разделе
Перед началом работы
.
2.
Снимите крышку компьютера
(см. раздел
Снятие крышки компьютера
).
3.
Осторожно поднимите фиксатор платы из внутреннего положения и откройте его
.
4.
Отсоедините от платы все подключенные кабели
.
5.
Большим пальцем нажмите на рычаг
, чтобы защелка освободилась.
При извлечении платы
PCI Express x16 см.
При извлечении платы
DVI см.
.
6.
Нажимая на рычаг
, потяните плату вверх, чтобы извлечь ее из разъема.
7.
Нажимая на рычаг
, потяните вверх язычок и извлеките плату из разъема.
ВНИМАНИЕ
.
Сначала подсоединяйте сетевой кабель к стенной розетке
, а затем к компьютеру.

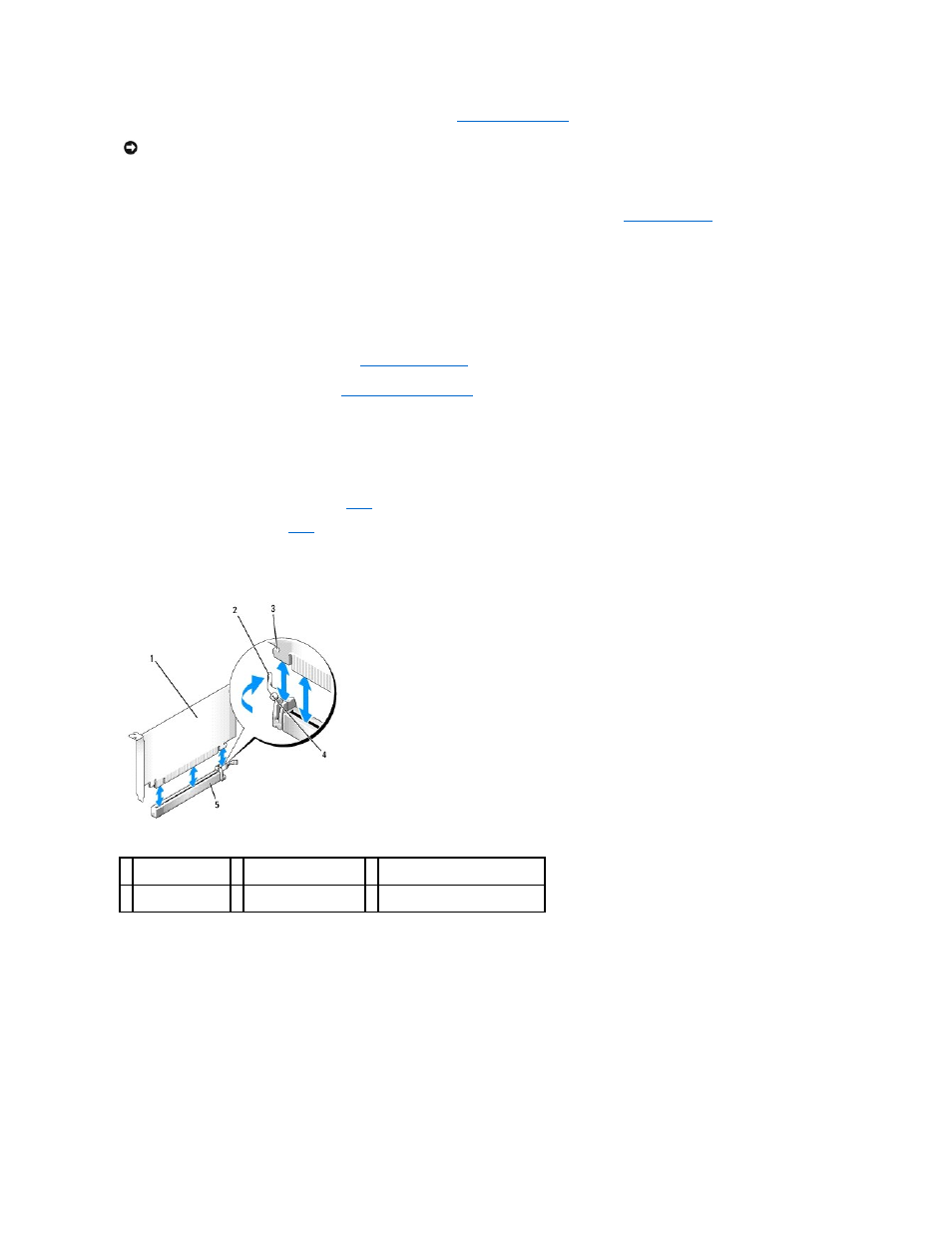

1 плата PCI Express
x16
2 рычаг
3 фиксирующее отверстие (не все
платы
)
4 лепесток
крепления
5 разъем платы PCI
Express x16
