Руководство пользователя
Панель ввода /вывода
Панель ввода /вывода
Снятие панели ввода /вывода
1. Выполните процедуры , описанные в разделе Перед началом работы .
2. Снимите крышку компьютера (см. раздел Снятие крышки компьютера ).
3. Отверните винт , который закрепляет панель ввода/вывода. Нажмите фиксатор, чтобы сдвинуть плату от передней панели компьютера.
4. Отсоедините все кабели от панели ввода /вывода и извлеките ее из компьютера.
Замена панели ввода /вывода
1. Чтобы установить на место панель ввода /вывода, выполните процедуру извлечения в обратном порядке.
ПРЕДУПРЕЖДЕНИЕ . Перед тем как приступить к выполнению операций данного раздела , выполните указания по безопасности, описанные
в Информационное руководство по продуктам .
ПРЕДУПРЕЖДЕНИЕ . Во избежание поражения электрическим током всегда отключайте компьютер от электросети перед тем , как
открывать корпус .
ПРИМЕЧАНИЕ . Перед отсоединением кабелей запомните их расположение , чтобы при установке новой панели ввода/вывода их можно было
правильно подсоединить .
ВНИМАНИЕ . При извлечении панели ввода /вывода из компьютера будьте предельно осторожными. Неосторожность может привести к
повреждению разъемов кабелей и зажимов .

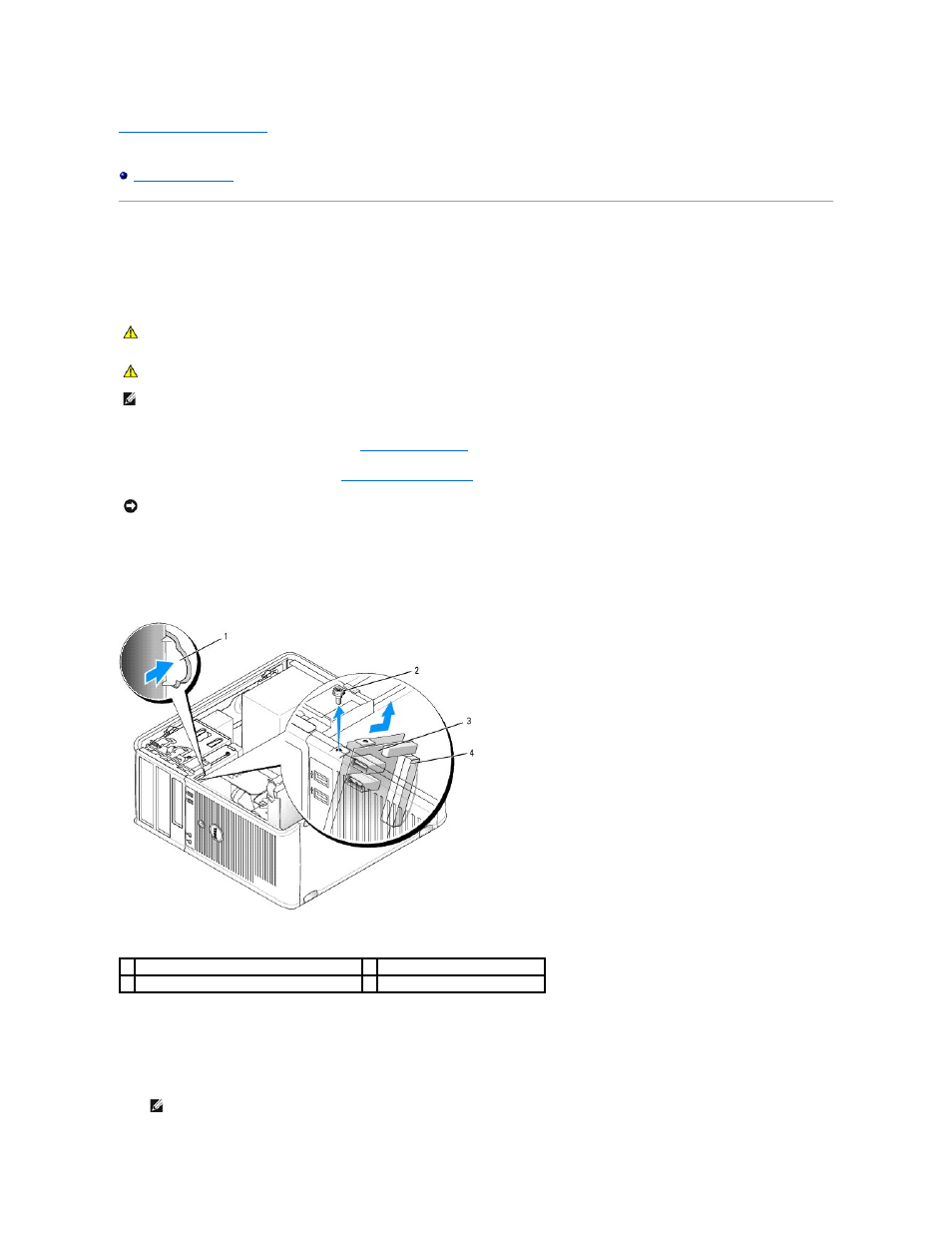

1 спусковая кнопка панели ввода/вывода 2 крепежный винт
3 панель ввода-вывода 4 разъем кабеля ввода/вывода
ПРИМЕЧАНИЕ . Используйте направляющие на креплении панели ввода /вывода, чтобы правильно расположить панель ввода/вывода, и
установите панель ввода /вывода на место, используя выемки.
