Инструкция по эксплуатации Dell OptiPlex 755
Страница 159
2.
Снимите крышку компьютера
(см. раздел
Снятие крышки компьютера
).
3.
Осторожно поднимите фиксатор платы из внутреннего положения и откройте его
.
4.
Удалите заглушку
(при необходимости).
5.
Выровняйте кронштейн адаптера последовательного порта
PS/2 в фиксирующем слоте и нажмите на него с усилием. Убедитесь, что адаптер
полностью установлен в слот
.
6.
Прежде чем закрыть фиксирующий механизм платы
, убедитесь, что соблюдены указанные ниже рекомендации.
l
Верхние части всех плат и заглушек находятся на одном уровне с выравнивающей полосой
.
l
Вырез в верхней части платы или заглушки попадает на винт крепления к направляющей
.
7.
Установите фиксатор платы в исходное положение
, закрепив таким образом платы.
8.
Подсоедините кабель адаптера к разъему адаптера последовательного порта
PS/2 (PS2/SERIAL2) на системной плате (см. раздел
Компоненты
системной платы
).
9.
Установите крышку компьютера на место
(см. раздел
Установка крышки корпуса компьютера
.
Извлечение адаптера последовательного порта
PS/2
1.
Выполните процедуры
, описанные в разделе
Перед началом работы
.
2.
Снимите крышку компьютера
(см. раздел
Снятие крышки компьютера
).
3.
Аккуратно приподнимите защелку на фиксаторе платы с внутренней стороны
, чтобы открыть его. Поверните рычаг в открытое положение до
щелчка
.
ПРИМЕЧАНИЕ
.
Дополнительную информацию о настройках адаптера
, установке внутренних соединений и более точных настройках адаптера и
компьютера см
. в документации, поставляемой вместе с адаптером.
ВНИМАНИЕ
.
Не прокладывайте кабели платы поверх плат
. Если кабели проложены поверх плат, корпус компьютера может не закрыться. Кроме
того
, это может повредить оборудование.

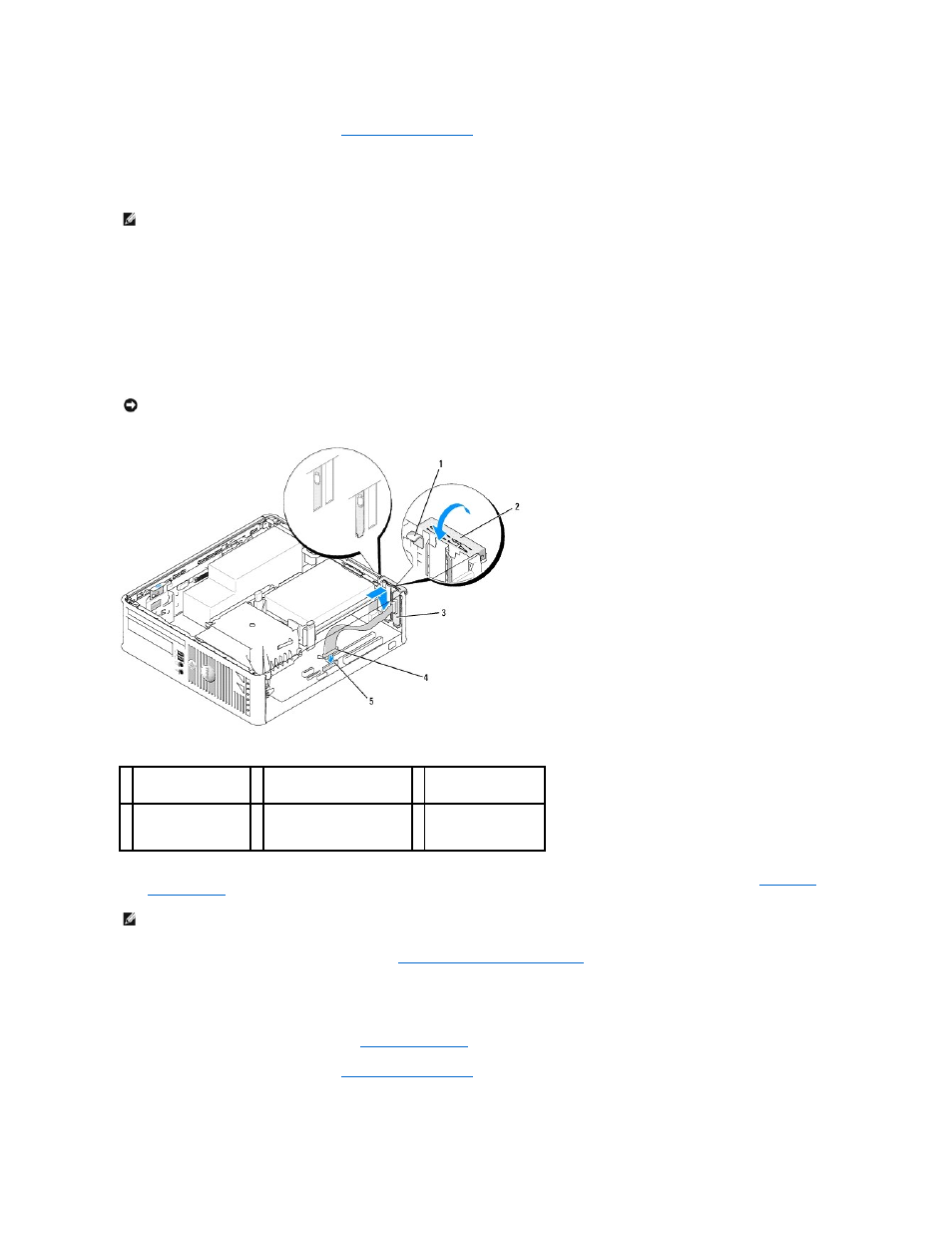

1 защелка
2 фиксатор адаптера
3 заглушка адаптера
последовательного
порта
4 разъем адаптера
последовательного
порта
5 разъем адаптера
последовательного порта на
системной плате
(PS2/SERIAL2)
ПРИМЕЧАНИЕ
.
Информацию о подключении кабелей см
. в документации по адаптеру последовательного порта PS/2.
