Инструкция по эксплуатации Dell OptiPlex 755
Страница 114
4.
Удалите заглушку
(при необходимости).
5.
Выровняйте кронштейн адаптера последовательного порта
PS/2 в фиксирующем слоте и нажмите на него с усилием. Убедитесь, что адаптер
полностью установлен в слот
.
Прежде чем закрыть фиксирующий механизм платы
, убедитесь, что соблюдены указанные ниже рекомендации.
l
Верхние части адаптеров и кронштейны фильтров установлены заподлицо с линией установки
.
l
Паз в верхней части адаптера или заглушки совмещены с направляющей
.
6.
Установите фиксатор платы в исходное положение и осторожно нажмите на него
.
7.
Подсоедините кабель адаптера к разъему адаптера последовательного порта
(SERIAL2) на системной плате (см. раздел
Компоненты системной
платы
для получения сведений о расположении разъемов
).

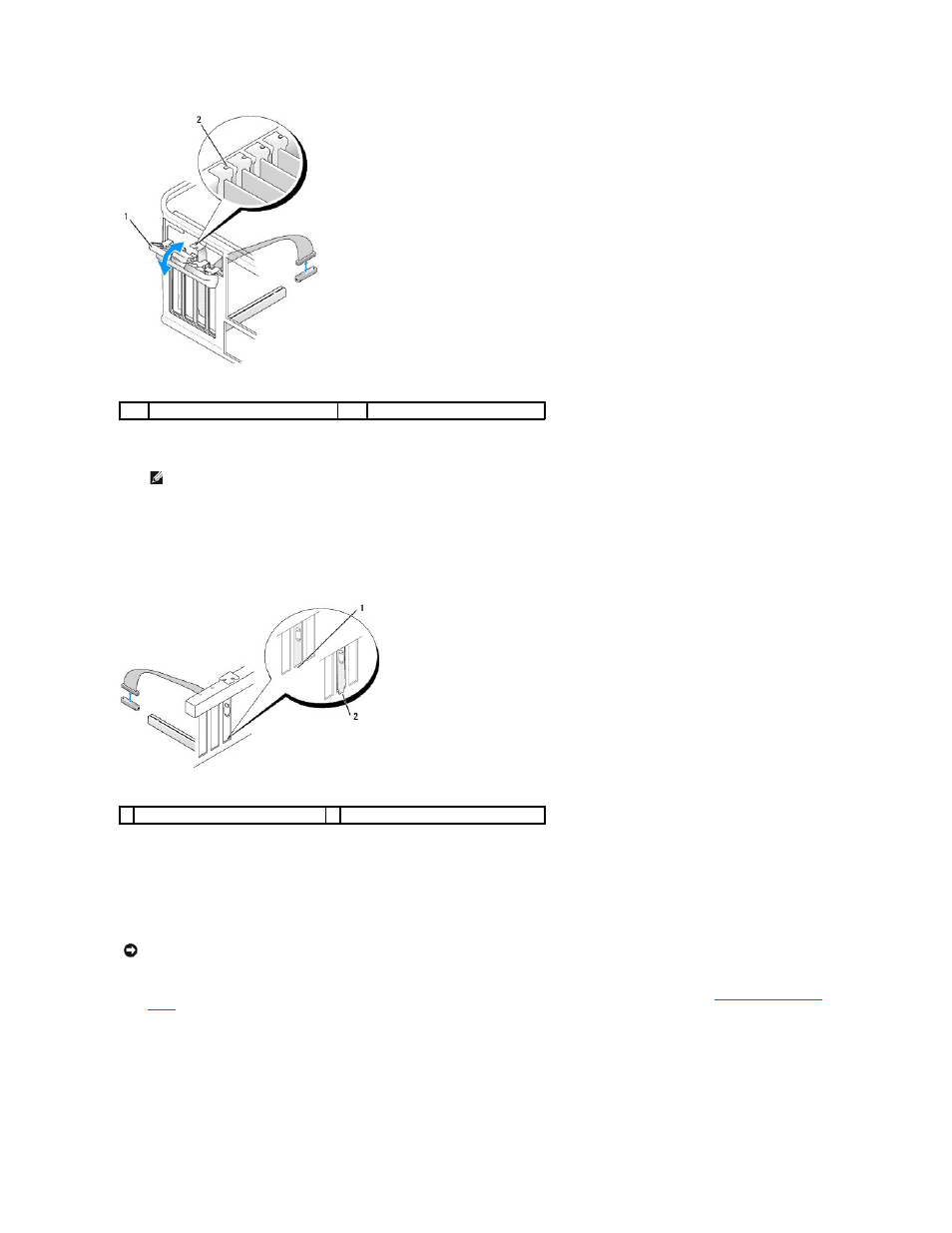

1
фиксатор платы
2
направляющая
ПРИМЕЧАНИЕ
.
См
. документацию, прилагаемую к адаптеру последовательного порта PS/2, для получения информации о конфигурации
адаптера
, установке внутренних соединений или настройки его для компьютера.
1 правильно установленная заглушка
2 неправильно установленная заглушка
ВНИМАНИЕ
.
Избегайте размещения кабелей над установленными платами
. Если кабели проложены поверх плат, корпус компьютера может не
закрыться
. Кроме того, это может повредить оборудование.
