Opis uređaja
Upute za instaliranje i održavanje eloBLOCK 0020094388_02
7
3
3.2 Pregled
uređaja
2
1
4
5
6
3
7
10
8
9
11
12
14
13
15

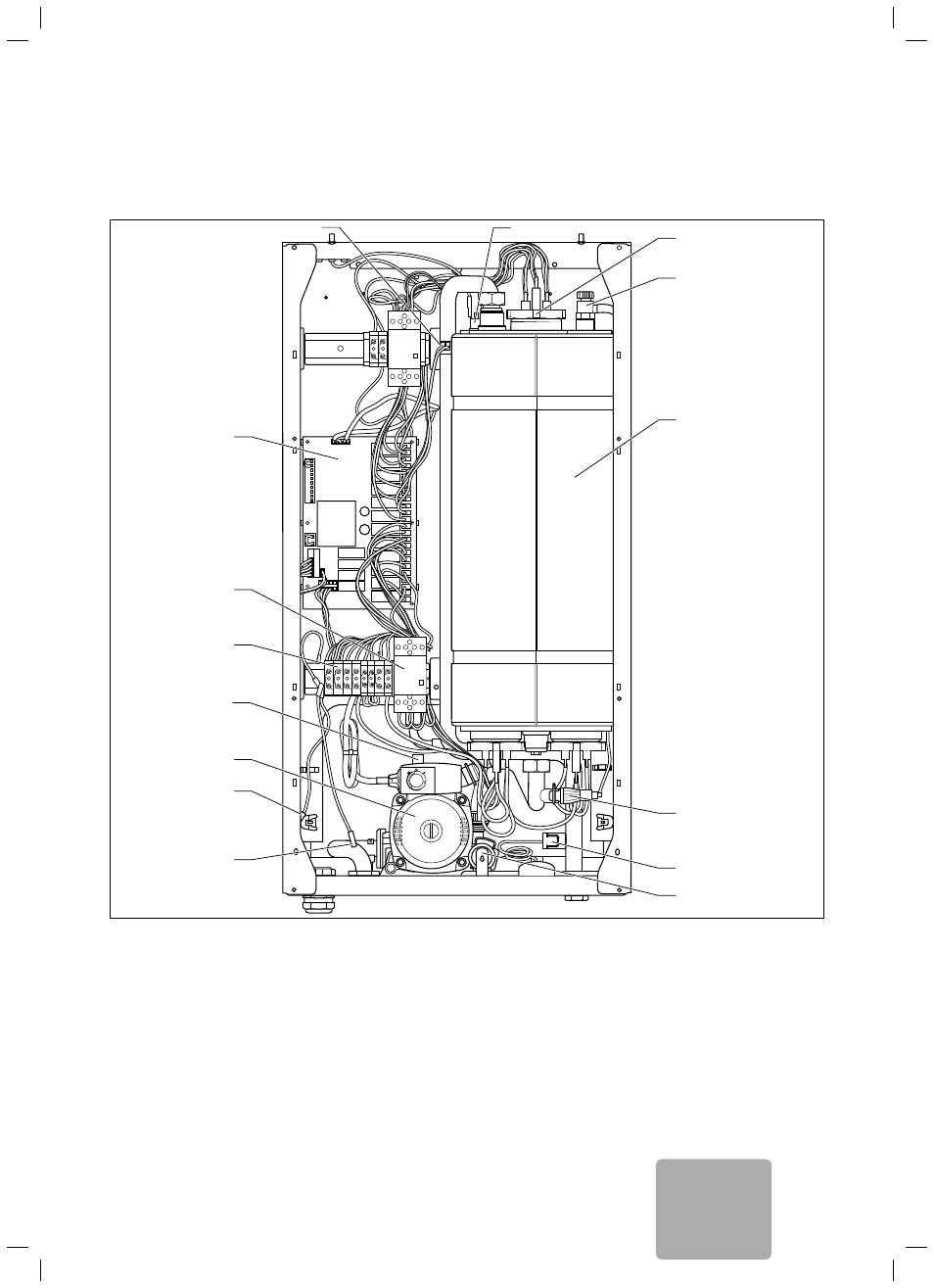

3.1 Pregled sprijeda kod otvorenog uređaja
Legenda
1 Grijač
2 Ventil za odzračivanje
3 Spremnik/izmjenjivač
topline
4 Senzor
tlaka
5 Priključak
manometra
6 Sigurnosni
ventil
7 Uzemljenje povratnog voda grijanja
8 Uzemljenje
kućišta
9 Crpka za grijanje
10 Automatski brzi odzračnik
11 Priključak na mrežu
12 Kontaktor
13 Elektronička ploča
14 Senzor temperature NTC
15 Sigurnosni temperaturni graničnik
