Prilagodba uređaja za grijanje sustavu grijanja
26
Upute za instaliranje i održavanje eloBLOCK 0020094388_02
7
Dijagno-
stički
kod
Značenje
Vrijednosti prikaza/
podesive vrijednosti
Tvornički
namještena
vrijednost
Postavke
specifične za
pojedini sustav
d.69
Snaga pri rasterećenju
ovisi o d.68 i snazi uređaja
0
d.71
Zadana vrijednost maks. temperature polaznog
voda grijanja
25 do 85 °C
80 °C
d.72
Vrijeme naknadnog rada crpke za način rada
punjenja spremnika
1 - 10 min
1
d.78
Prekoračenje temperature punjenja spremnika
prilikom zagrijavanja (samo s opcionalnim
eksternim spremnikom tople vode)
5 do 50 °C
85 °C (ako je spremnik tople vode priključen
preko termostata)
50
d.96
tvorničke postavke
1 = resetiranje na tvorničke postavke
–
7.1 Podesivi parametri (nastavak)
7.2.1
Podešavanje djelomičnog opterećenja
grijanja
Uređaji su tvornički podešeni na maksimalno moguće
toplotno opterećenje. Pod dijagnostičkom točkom „d.0“
možete namjestiti vrijednost koja odgovara učinku uređaja
u kW.
7.2.2 Podešavanje naknadnog rada crpke i načina
rada crpke
Vrijeme zaostajanja crpke za pogon grijanja je namješteno
tvornički na vrijednost od 10 minuta. Pod dijagnostičkim
kodom „d. 1“ se može podesiti na vrijednost od 2 do 60
minuta.
Snaga rada dvostupanjske crpke može se prilagoditi potre-
bama sustava grijanja. Postavku broja okretaja crpke ovi-
snog o načinu rada možete po potrebi promijeniti pod dija-
gnostičkim kodom „d.19“ (mogućnosti podešavanja pogle-
dajte u tab. 7.1).
7.2.3 Podešavanje maksimalne temperature
polaznog voda grijanja
Maksimalna temperatura polaznog voda za pogon grijanja
je namještena tvornički na 80 °C. Možete je podešavati pod
dijagnostičkim kodom „d.71“ između 25 i 85 °C.
7.2.4 Podešavanje maksimalne temperature
punjenja spremnika za eksterni spremnik
tople vode
Kod priključenog spremnika tople vode je maksimalna tem-
peratura punjenja spremnika tvornički podešena na 65 °C.
Ako je spremnik tople vode priključen s osjetnikom spre-
mnika, onda za dijagnostički kod “d.20” možete podesiti
temperature između 35 °C i 70 °C.
Ako je spremnik tople vode priključen s termostatom, onda
dijagnostički kod “d.20” postavite na “Au”.
7.2.5
Podešavanje temperature polaznog voda
Reguliranje temperature polaznog voda preko krivulje grija-
nja je tvornički isključeno (postavka „E-“). Ako je priključen
osjetnik vanjske temperature (opcionalno), reguliranje
možete aktivirati i podesiti pomoću krivulje grijanja pod
dijagnostičkim kodom „d.43“.

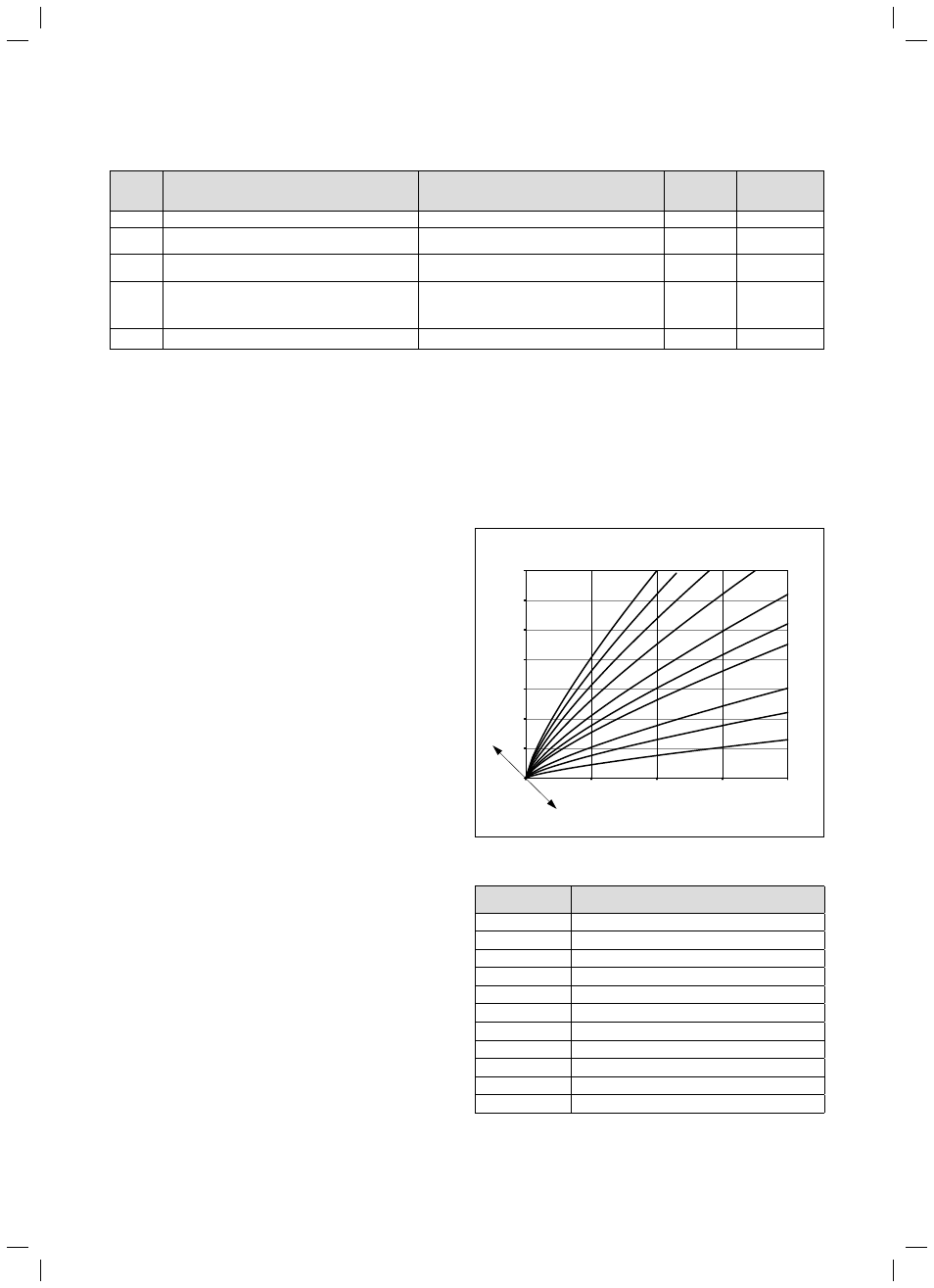

30
40
50
60
70
80
90
-20
-10
0
10
0,2
0,4
0,6
1
1,2
1,5
2
2,5
3
3,5
Vanjska temperatura u °C
Temperatura polaznog vodac
u °C
Krivulje grijanja
Zadana
sobna
temperatura
20
15
25
7.1 Podesive krivulje grijanja
Prikaz na
displeju
Krivulja
E–
0
E0
0,2
E1
0,4
E2
0,6
E3
1,0
E4
1,2
E5
1,5
E6
2,0
E7
2,5
E8
3,0
E9
3,5
7.2 Prikaz na displeju za krivulje grijanja
