Elektroinstalacija
20
Upute za instaliranje i održavanje eloBLOCK 0020094388_02
5
1
2
3

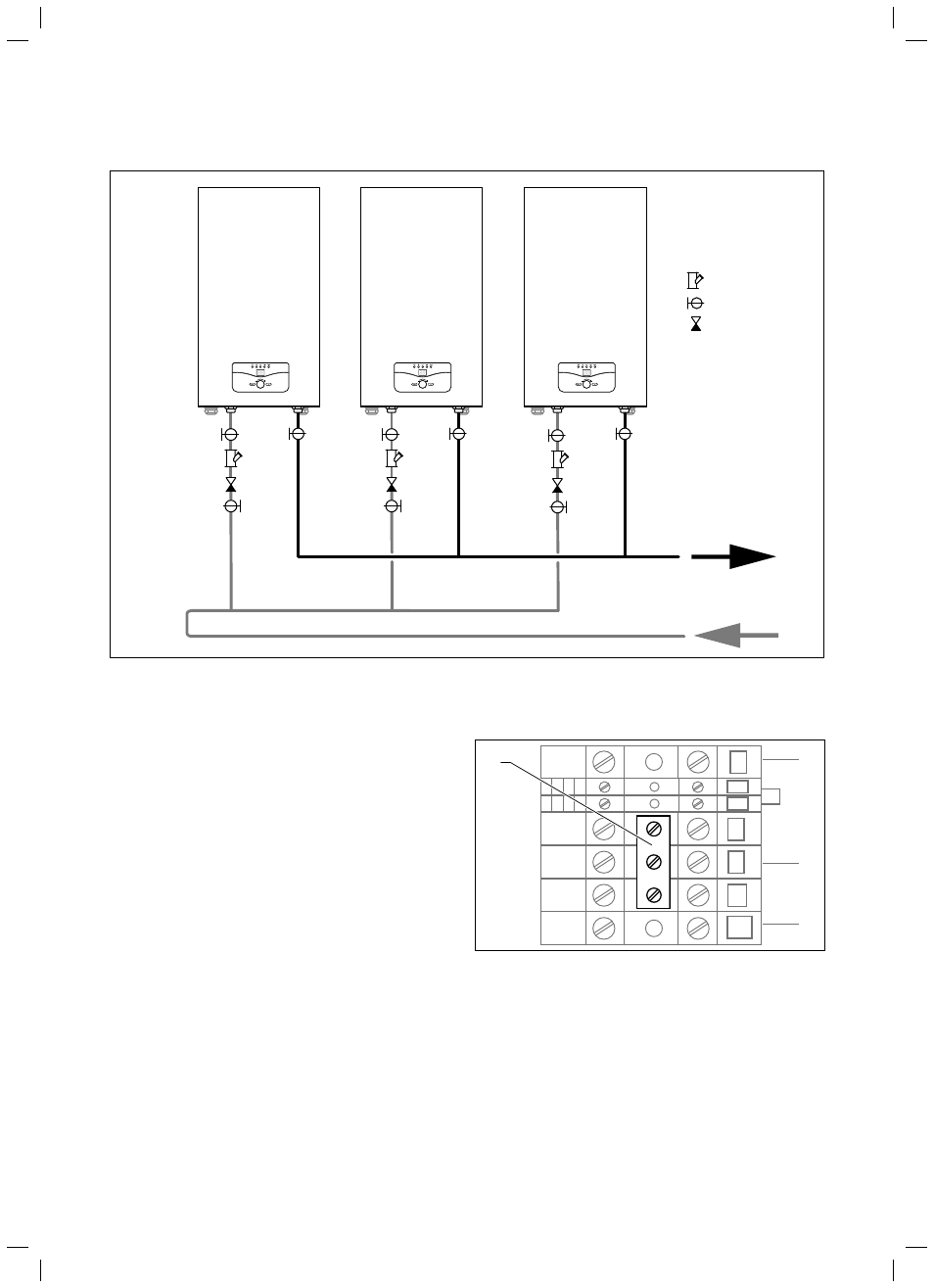

5.6
Primjer za kaskadni spoj
Legenda
1 Filtar
2 Slavina za zatvaranje
3 Povratni
ventil
5.10 Jednofazni
priključak
N
L
PE
PE
W
V
U
N
S2
S1
1
5.7 Umetnite most kod jednofaznog priključka
Ukoliko trofazni priključak ne postoji, uređaje VE 6 i VE 9
alternativno možete spojiti na jednofaznu strujnu mrežu. U
tom se slučaju mora primijeniti most uključen u opseg ispo-
ruke (1). Most povezuje faznu stezaljku na mrežnu priključnu
letvicu.
