HR
Elektroinstalacija
Upute za instaliranje i održavanje eloBLOCK 0020094388_02 19
5
5.7 Priključivanje releja rasterećenja
Samo vanjskim relejom rasterećenja moguće je upravljati
snagom električnog zidnog uređaja za grijanje neovisno o
mrežnom opterećenju zgrade.
U slučaju prekomjernog opterećenja električne mreže (npr.
zbog perilice, električne peći, kuhala itd.) smanjuje se snaga
električnog zidnog uređaja za grijanje.
1
10
2
3
4
5
6
7
8
9
7
8
1
2
3
4
5
6

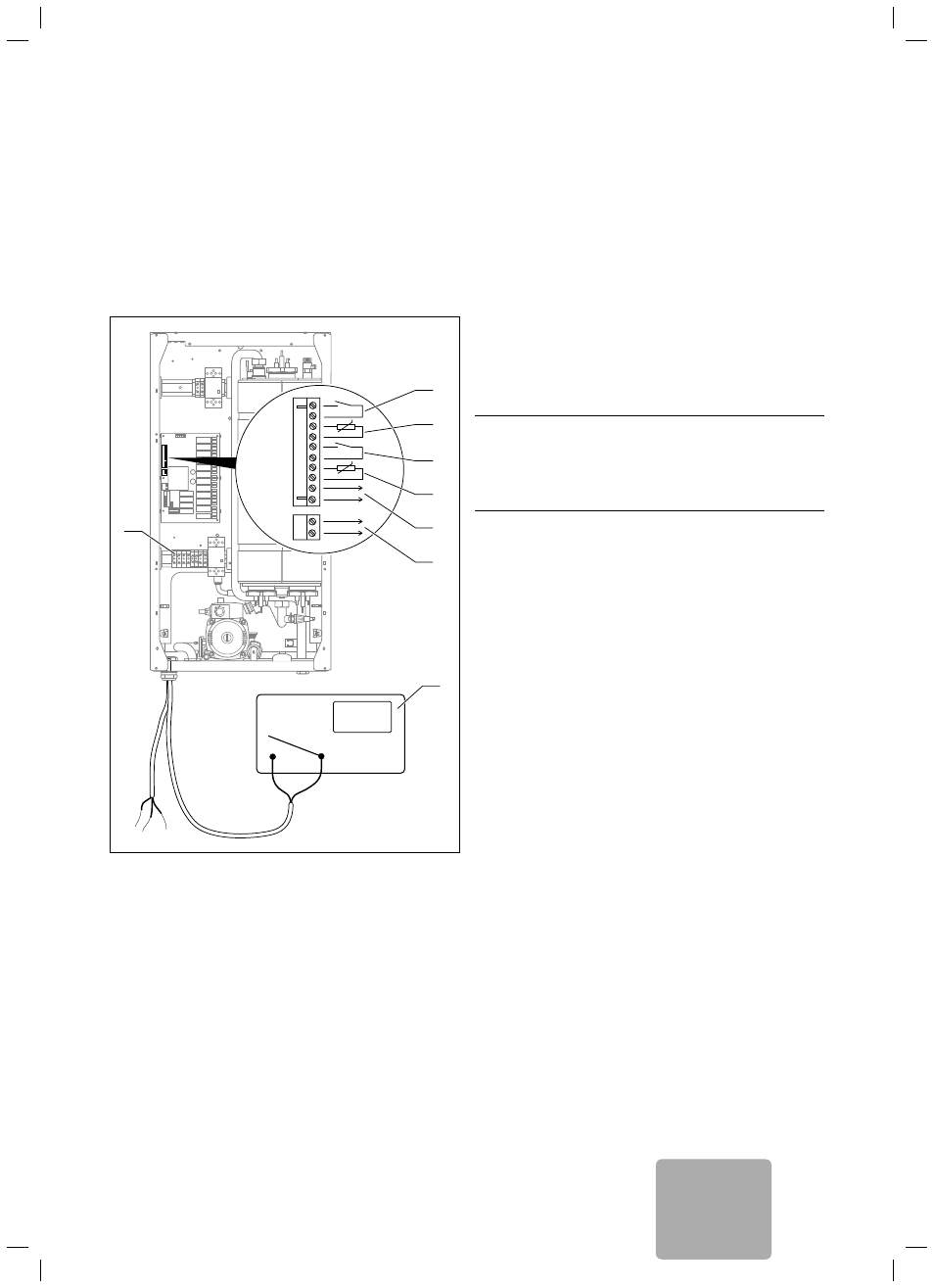

5.5 Priključci na utičnim spojevima K8 i K9
Legenda
1 Priključak regulatora temperature u prostoriji, K8 (1, 2)
2 Priključak osjetnika vanjske temperature, K8 (3, 4)
3 Priključak za kontakt releja rasterećenja na objektu,
K8 (5, 6)
4 Priključak NTC-osjetnika (spremnik tople vode), K8 (7, 8)
5 Priključak kaskadnog spoja K8 (9, 10)
6 Priključak termostata (spremnik tople vode), K9
7 Regulator temperature u prostoriji
8 Glavna priključna letvica
Kontakt releja rasterećenja priključuje se na priključke 5 i 6
utičnoga spoja K8 (¬ sl. 5.2 do sl. 5.4).
5.8 Priključivanje vanjskog davača signala za
prikaz greške ili vanjske crpke
Ako nije priključen nikakav spremnik tople vode, onda na
utični spoj K2 možete priključiti davač signala za prikaz
greške uređaja za grijanje ili vanjsku crpku.
Kako biste priključili davač signala, postupite na sljedeći
način:
> Davač signala preko vijčane stezaljke (AKZ 950/3 ili
slične) spojite s priključcima “L” i “N” utičnog spoja K2.
> Parametar “d.26” postavite na “1”.
Ako postoji greška F.xx na uređaju za grijanje, onda se akti-
vira signal.
b Oprez!
Opasnost od oštećenja ako vanjska i unu-
tarnja crpka rade u obrnutom smjeru!
> Pazite na to da vanjsku crpku instalirate
u pravilnom smjeru.
Kako biste priključili vanjsku crpku, postupite na sljedeći
način:
> Vanjsku crpku preko vijčane stezaljke (AKZ 950/3 ili
slične) spojite s priključcima “L” i “N” utičnog spoja K2.
> Zaštitni vodič vanjske crpke spojite s priključkom za uze-
mljenje glavne priključne letvice (8, sl. 5.5).
> Parametar “d.26” postavite na “2”.
5.9 Kaskadni spoj
(samo za eloBLOCK VE 24, VE 28)
Ako snaga uređaja nije dovoljna za izjednačenje gubitka
topline u zgradi, postoji mogućnost priključenja dodatnog
uređaja iz serije s 24 i 28 kW.
Da bi se omogućilo takozvano kaskadno upravljanje, pove-
žite na utični spojnik K8 priključke 9 i 10 glavnog uređaja
kojim se upravlja s priključcima 1 i 2 dodatnog uređaja kojim
treba upravljati. Ako želite regulirati kaskadni spoj preko
regulatora temperature u prostoriji, povežite upravljačke
priključke regulatora temperature u prostoriji s priključcima
1 i 2 glavnog uređaja.
