Замена конструктивных узлов
38
Руководство по монтажу и техобслуживанию eloBLOCK 0020094388_02
10
10.7
Замена датчика температуры NTC и теплового
предохранителя
> Отсоедините аппарат от электросети.
> Дайте воде в системе отопления и в аппарате охладиться до при-
мерно 40 °C.
2
1

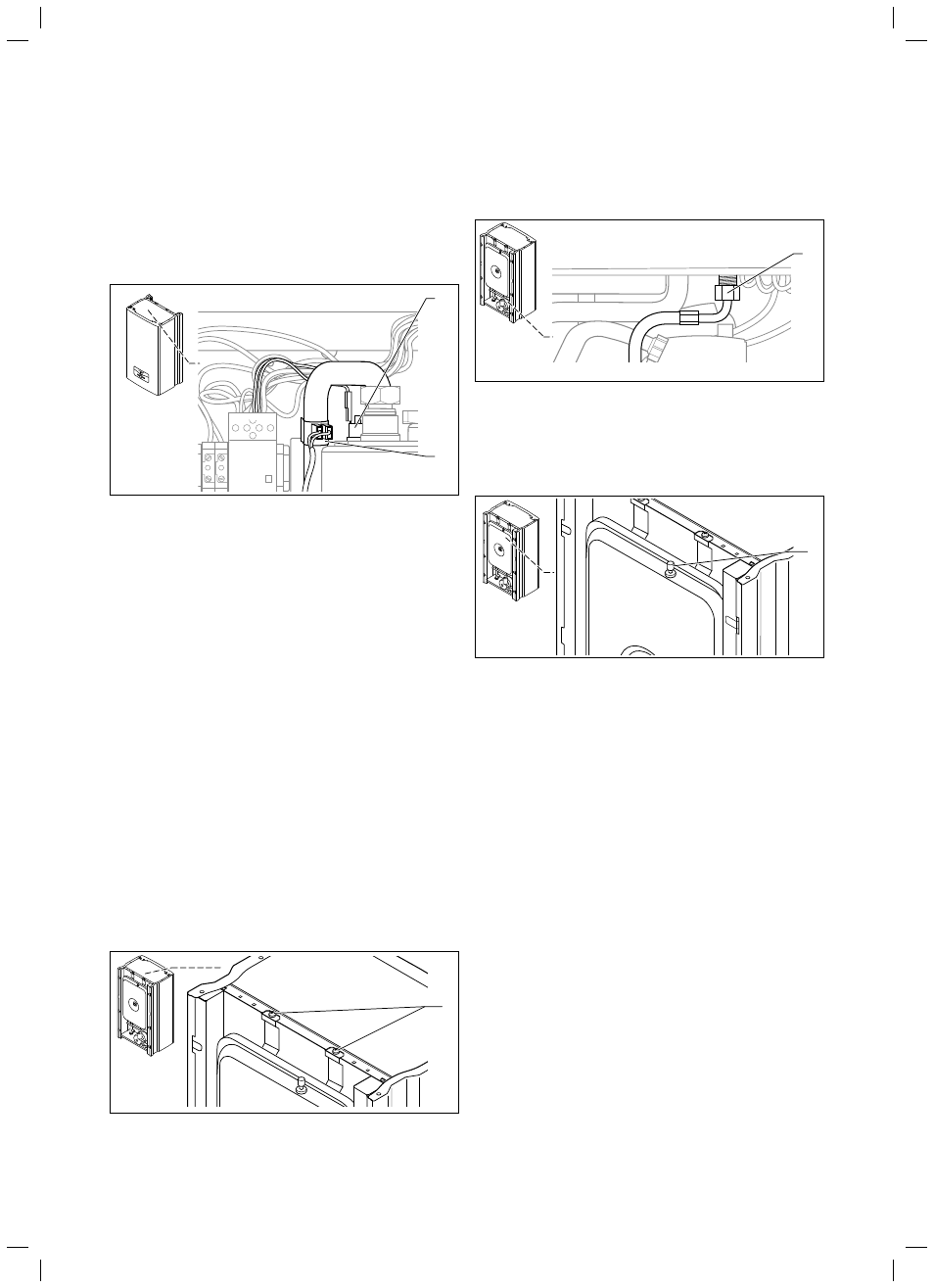

10.9 Датчик температуры NTC и тепловой предохранитель
Тепловой предохранитель (1)
> Отверните винт на креплении предохранительного ограничителя
температуры.
> Извлеките тепловой предохранитель в сборе с креплением.
> Отсоедините оба штекерных соединения.
> После монтажа нового теплового предохранителя проверьте
прочную посадку крепления и штекерного соединения.
Температурный датчик NTC (2)
> Извлеките температурный датчик в сборе с держателем.
> Отсоедините оба штекерных соединения.
> После монтажа нового температурного датчика проверьте проч-
ную посадку крепления и штекерного соединения.
10.8
Замена расширительного бака
> Отсоедините аппарат от электросети.
> Дайте воде в системе отопления и в аппарате охладиться до при-
мерно 40 °C.
> Закройте сервисные краны в подающей и обратной линиях ото-
пления.
> Закройте сервисный кран в подводящей линии холодной воды.
> Опорожните аппарат.
1
10.10 Крепежные винты крепежного щитка
> Открутите оба винта (1) крепежного щитка на верхней стороне
аппарата.
1
10.11 Крепление патрубка для воды
> Открутите патрубок для воды (1) на нижней стороне
расширительного бака.
> Извлеките расширительный бак из аппарата вверх.
> При монтаже всегда используйте новые уплотнители.
1
10.12 Контрольный штуцер
> Перед заполнением системы отопления измерьте давление на
входе расширительного бака при безнапорном аппарате на кон-
трольном штуцере (1) расширительного бака. Давление на
входе должно быть на 0,02 MПа (0,2 бар) выше статической
высоты системы отопления.
> Заполните и обезвоздушьте систему отопления. При этом
давление воды должно быть на 0,02 – 0,03 MПа (0,2–0,3 бар)
выше давления на входе расширительного бака. Давление воды
Вы можете определить по манометру при холодной установке.
> После заполнения расширительного бака проверьте
герметичность патрубка для воды.
