RU
Электроподключение
Руководство по монтажу и техобслуживанию eloBLOCK 0020094388_02 21
5
1
2
3

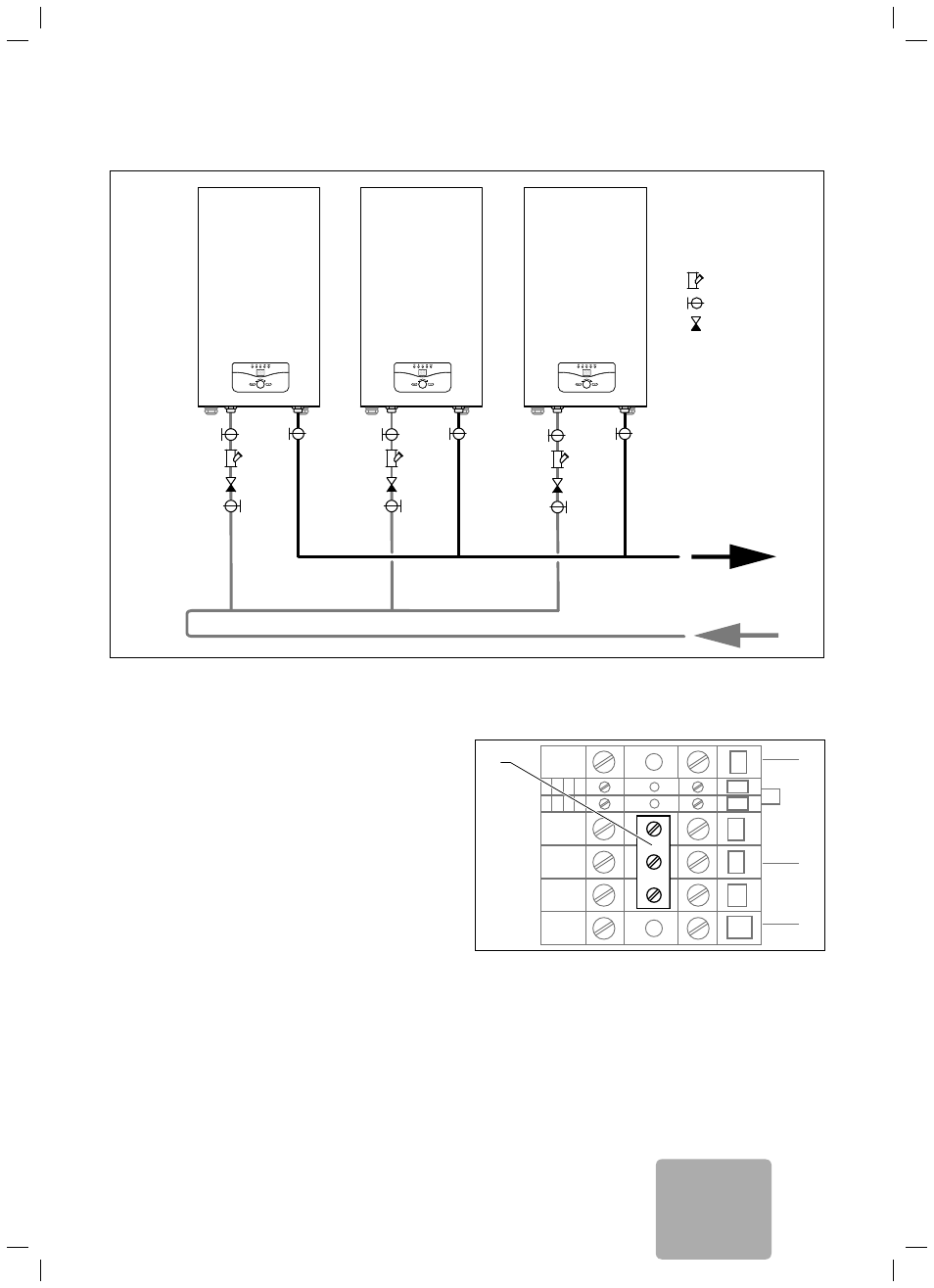

5.6 Пример подключения каскадом
Пояснения к рисунку
1 Фильтр
2 Запорный
кран
3 Обратный клапан
5.10 Подключение к однофазной э/сети
N
L
PE PE
W
V
U
N
S2
S1
1
5.7 Установка перемычки для подключения к однофазной э/сети
При отсутствии подключения к трёхфазной э/сети аппараты
VE 6 и VE 9 в качестве альтернативы можно подключать к однофаз-
ной э/сети. В этом случае следует использовать входящую в ком-
плект поставки перемычку (1). Перемычка соединяет контакты фаз
на клеммной панели э/сети.
