Замена конструктивных узлов
36
Руководство по монтажу и техобслуживанию eloBLOCK 0020094388_02
10
> Снова установите двигатель.
> Прикрутите крышку быстродействующего воздухоотводчика.
i
Если после осмотра/технического обслуживания прои-
зошла блокировка насоса, это не является гарантийным
случаем.
10.3 Замена
теплообменника
> Отсоедините аппарат от электросети.
> Дайте воде в системе отопления и в аппарате охладиться до при-
мерно 40 °C.
> Закройте сервисные краны в подающей и обратной линиях ото-
пления.
> Закройте сервисный кран в подводящей линии холодной воды.
> Опорожните аппарат.
> Дополнительно к передней и боковой обшивке снимите также
верхнюю обшивку аппарата.
1

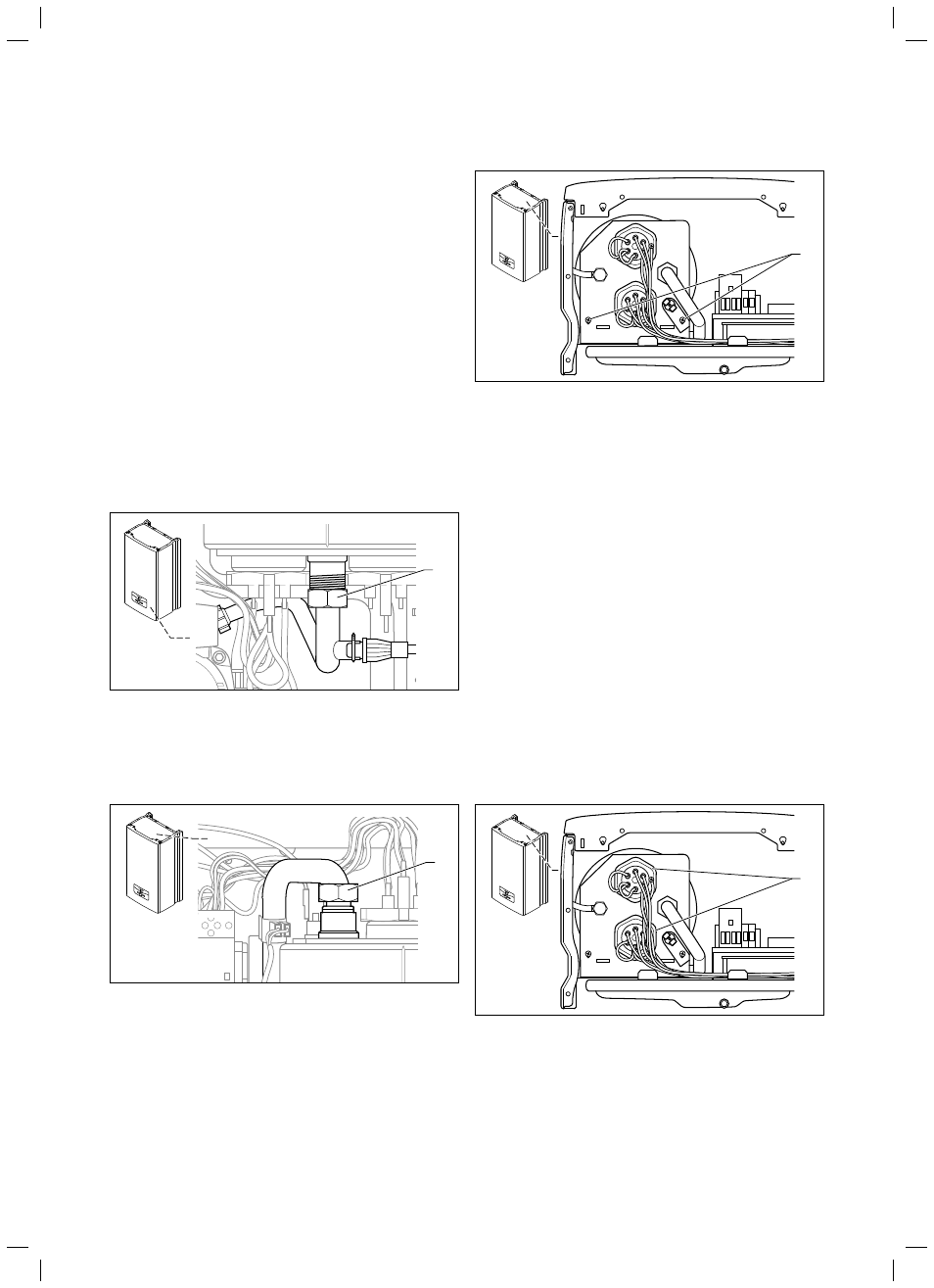

10.3 Крепежный винт обратной линии отопления
> Отсоедините кабели ТЭНов от электронной платы и клеммной
панели э/сети (N, синий).
> Отсоедините заземление.
> Отсоедините обратную линию (1) от дна теплообменника.
1
10.4 Крепежный винт подающей линии отопления
> Отсоедините подающую линию (1) от верхней стороны теплооб-
менника.
1
10.5 Крепежные винты на верхней стороне
> Открутите оба винта на верхней стороне теплообменника.
> Извлеките теплообменник в сборе из аппарата вверх.
i
Ремонт засоренного теплообменника не является гаран-
тийным случаем.
10.4 Замена
ТЭНа
> Отсоедините аппарат от электросети.
> Дайте воде в системе отопления и в аппарате охладиться до при-
мерно 40 °C.
> Закройте сервисные краны в подающей и обратной линиях ото-
пления.
> Закройте сервисный кран в подводящей линии холодной воды.
> Опорожните аппарат.
> Снимите, в зависимости от подлежащего замене ТЭНа,
соответствующие части обшивки аппарата.
i
После замены ТЭНа Вы должны убедиться, что реле и
контакторы не заедают.
1
10.6 Демонтаж ТЭНа
> Отсоедините кабели ТЭНов (1) от электронной платы и
клеммной панели э/сети (N, синий).
> Отсоедините заземление.
> При помощи подходящего рожкового ключа выкрутите ТЭН из
теплообменника против часовой стрелки.
