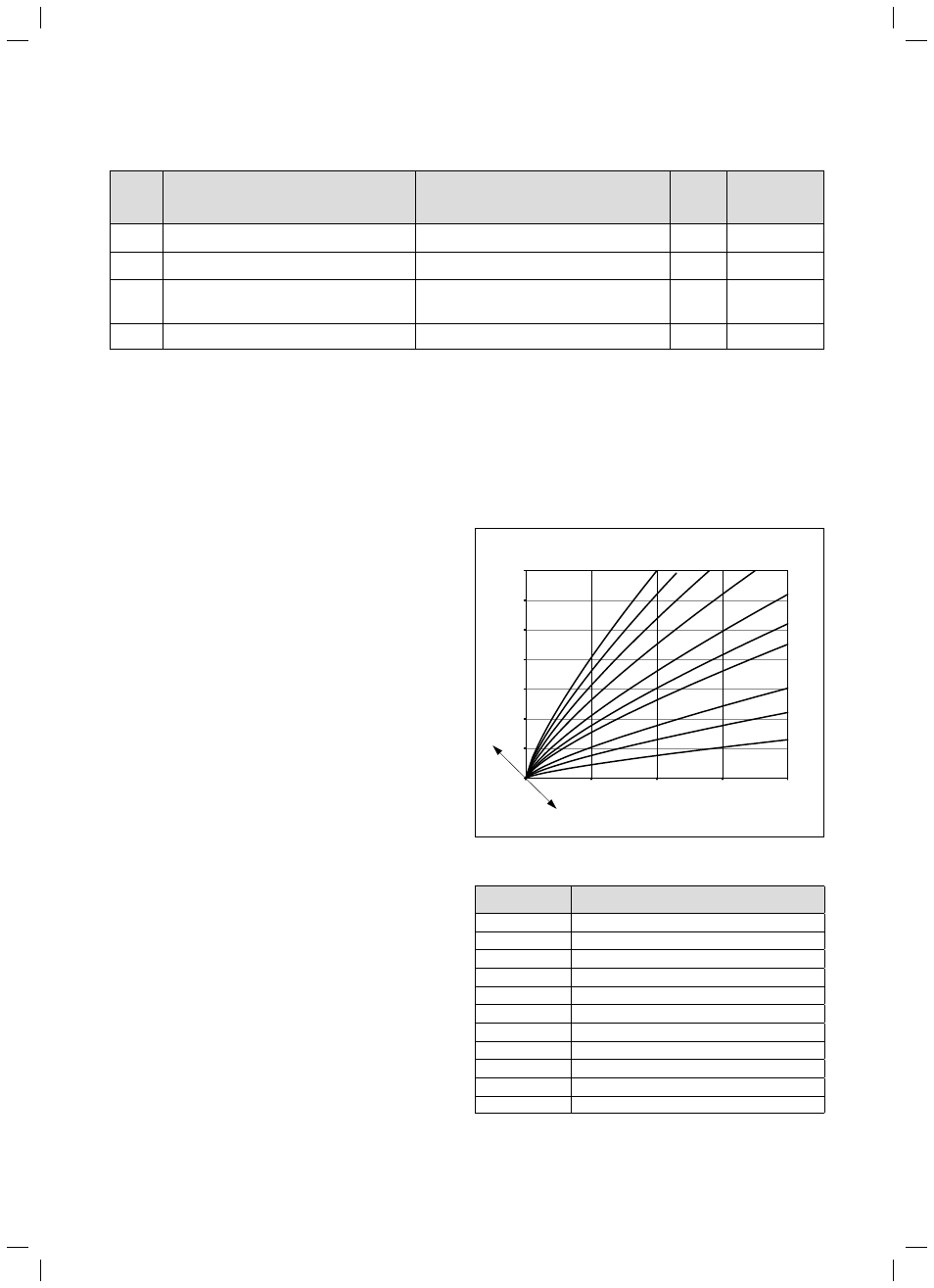

Адаптирование отопительного аппарата к системе отопления
26
Руководство по монтажу и техобслуживанию eloBLOCK 0020094388_02
7
Диаг-
ностиче-
ский код
Значение
Индикационные/настраиваемые значения
Заводская
настройка
Настройка,
определяемая
характеристиками
системы
d.71
Расчетное значение макс. температуры подающей
линии отопления
от 25 до 85 °C
80 °C
d.72
Время выбега насоса для режима работы
водонагревателя
1 – 10 мин
1
d.78
Превышение температуры воды в водонагревателе
при нагреве (только при наличии опционального
внешнего водонагревателя)
от 5 до 50 °C
85 °C (если ёмкостный водонагреватель подключён
через термостат)
50
d.96
Заводские настройки
1 = Возврат заводских настроек
–
7.1 Настраиваемые параметры (продолжение)
7.2.1
Настройка частичной нагрузки отопления
Аппараты на заводе настроены на максимально возможную тепло-
вую нагрузку. В коде диагностики „d.0“ Вы можете настроить значе-
ние, соответствующее мощности аппарата в кВт.
7.2.2
Настройка времени выбега и режима работы
насоса
Время выбега насоса в режиме отопления установлено заводом на
10 минут. Оно может изменяться в коде диагностики „d. 1“ в диапа-
зоне от 2 до 60 минут.
Мощность 2-ступенчатого насоса можно адаптировать к
потребностям системы отопления. При необходимости измените
настройку зависящих от режима работы оборотов насоса в коде
диагностики „d.19“ (возможности настройки см. в табл. 7.1).
7.2.3
Настройка максимальной температуры
подающей линии отопления
Максимальная температура подающей линии в режиме отопления
настроена заводом на 80 °C. Вы можете настроить ее в коде диа-
гностики „d.71“ в диапазоне от +25 до 85 °C.
7.2.4
Настройка максимальной температуры
заполнения внешнего водонагревателя
При подключенном водонагревателе максимальная температура
заполнения водонагревателя устанавливается заводом на 65 °C.
Если ёмкостный водонагреватель подключён с помощью датчика
накопителя, тогда в коде диагностики „d.20“ Вы можете настроить
температуру между 35 °C и 70 °C.
Если ёмкостный водонагреватель подключён с помощью термостата,
тогда установите код диагностики „d.20“ на „Au“.
7.2.5
Настройка температуры подающей линии
Регулировка температуры подающей линии отопления через кривую
отопления отключена заводом (настройка „E-“). Если подключен дат-
чик наружной температуры (опция), то Вы можете включить и
настроить регулировку через кривую отопления в коде диагностики
„d.43“.
30
40
50
60
70
80
90
-20
-10
0
10
0,2
0,4
0,6
1
1,2
1,5
2
2,5
3
3,5
Наружная температура в °C
Температура подающей линии
в °C
Отопительные кривые
Заданная
температура помещения
20
15
25
7.1 Настраиваемые кривые отопления
Индикация на
дисплее
Кривая
E-
0
E0
0,2
E1
0,4
E2
0,6
E3
1,0
E4
1,2
E5
1,5
E6
2,0
E7
2,5
E8
3,0
E9
3,5
7.2 Показания дисплея для кривых отопления
