HR
Montaža i instaliranje
Upute za instaliranje i održavanje eloBLOCK 0020094388_02
11
4
4.3

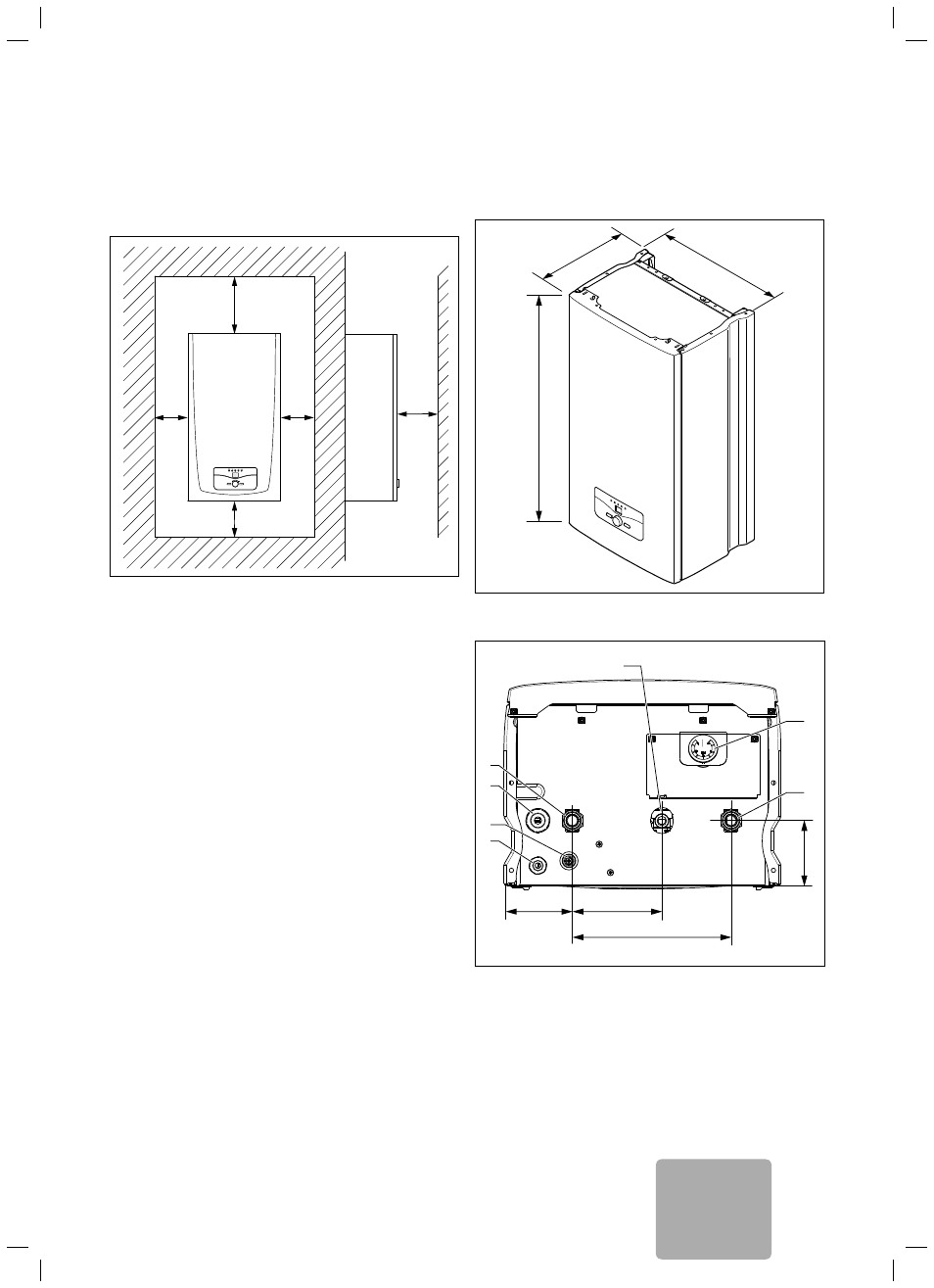

Potrebne minimalne udaljenosti/slobodni
prostori za montažu
A
A
B
C
D
4.3
Potrebne minimalne udaljenosti/slobodni prostori za
montažu
Za instalaciju/montažu uređaja, kao i za izvođenje kasnijih
radova na održavanju potrebni su Vam sljedeći minimalni
razmaci, odnosno najmanji slobodni prostori za montažu:
– (A) bočni razmak: 50 mm
– (B) razmak prema donjoj strani: 500 mm
– (C) razmak prema gornjoj strani: 800 mm
– (D) razmak prema prednjoj strani: 700 mm
Nije potreban razmak od dijelova koji su načinjeni od zapa-
ljivih materijala budući da se pri nazivnom toplinskom
učinku uređaja ovdje ne javlja viša temperatura od dopu-
štene temperature koja iznosi najviše 85 °C.
4.4
Dimenzionirani crtež i priključne mjere
410 mm
310 mm
740 mm
4.4 Priključne mjere u mm
100 mm
100 mm
133 mm
235 mm
6
1
2
7
3
5
4
4.5 Razmaci u mm
Legenda
1 Manometar
2 Polazni vod grijanja 3/4“
3 Kabelska provodnica
4 Ventil za pražnjenje
5 Kabelska provodnica za priključak na mrežu
6 Povratni vod grijanja 3/4“
7 Preljev za sigurnosni ventil
