Замена конструктивных узлов
Руководство по монтажу и техобслуживанию eloBLOCK 0020094388_02 35
10
10 Замена конструктивных узлов
Описанные ниже в этом разделе работы должны выполняться только
аттестованным фирмой Vaillant специализированным предприятием.
> Для ремонтных работ используйте только оригинальные запасные
части.
> Убедитесь в правильном монтаже детали, а также в соблюдении
их первоначального положения и направления.
10.1 Указания по технике безопасности
Для своей собственной безопасности и во избежание повреждений
аппарата при каждой замене конструктивных узлов соблюдайте сле-
дующие указания по технике безопасности.
> Выключите аппарат.
e
Опасно!
Опасность для жизни вследствие поражения
электрическим током на токоведущих зажи-
мах!
На клеммах питания аппарата имеется электриче-
ское напряжение даже при выключенном главном
выключателе.
> Отсоедините аппарата от электросети, выта-
щив сетевой штекер или отключив напряжение
с помощью разъединительного устройства с
раствором контактов не менее 3 мм (напри-
мер, предохранителей или силовых
выключателей).
a Опасно!
Опасность ожога горячими компонентами!
Существует риск получения ожогов при контакте
со всеми водопроводящими узлами.
> Выполняйте работы на этих узлах только после
их охлаждения.
> Закройте сервисные краны в подающей и обратной линиях ото-
пления.
> Закройте сервисный кран в подводящей линии холодной воды.
> Слейте воду из аппарата, если Вы хотите заменить его
водопроводящие узлы!
> Следите за тем, чтобы на токоведущие детали не попадали водя-
ные брызги!
> Используйте только новые уплотнения и кольца круглого сечения!
> По завершении работ проверьте герметичность всех
водопроводов и соединений.
> После окончания работ проведите эксплуатационную проверку.
10.2 Замена насоса
> Отсоедините прибор от электросети.
> Дайте воде в аппарате охладиться до примерно 40 °C.
> Закройте сервисные краны в подающей и обратной линиях
отопления.
> Опорожните аппарат.
ab.
3
4 2
1

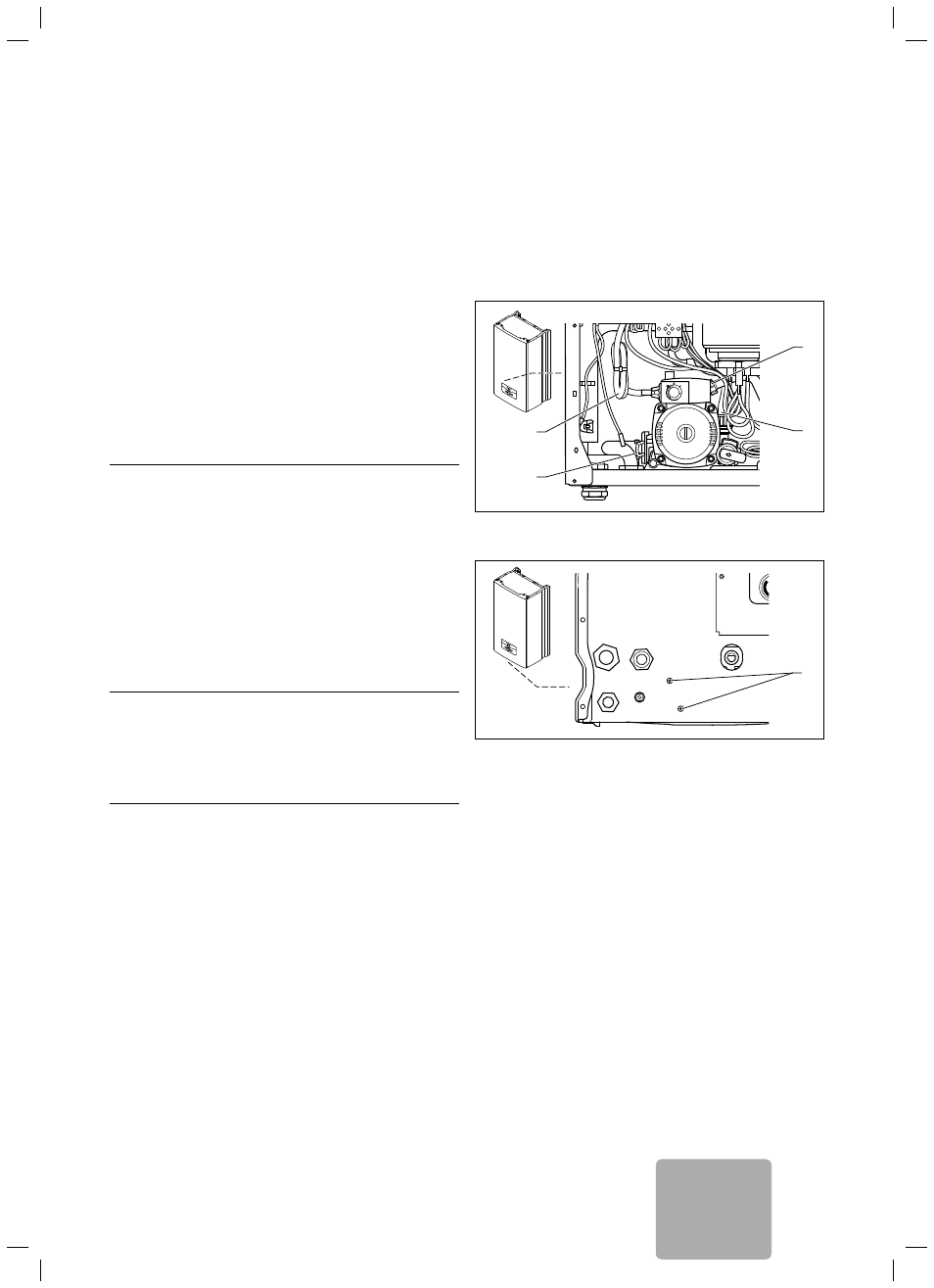

10.1 Демонтаж отопительного насоса
5
10.2 Крепежные винты на нижней стороне аппарата
> Отсоедините соединительный кабель (4) насоса от электронной
платы.
> Открутите обратный трубопровод (1), ведущий к
теплообменнику.
> Открутите трубопровод (2), ведущий к расширительному баку.
> Снимите предохраняющую дугу (3).
> Открутите крепежные винты (5) насоса на нижней стороне аппа-
рата.
> Осторожно поверните насос по часовой стрелке, чтобы извлечь
его из аппарата.
> При монтаже нового насоса используйте новые уплотнители,
установите кольца круглого сечения с водной смазкой.
> Проверьте герметичность всех водонесущих соединений и проч-
ную посадку всех штекерных соединений.
Перед вводом аппарата в эксплуатацию рекомендуется проверить
функционирование насоса:
> Снимите крышку быстродействующего воздухоотводчика.
> Открутите крышку вала насоса.
> Проверните вал насоса отверткой. Если при этом Вы ощущаете
заметное сопротивление, необходимо снять двигатель насоса.
> Очистите ротор и корпус.
