Zamjena dijelova
Upute za instaliranje i održavanje eloBLOCK 0020094388_02 35
10
10 Zamjena dijelova
Slijedeće radove koji su navedeni u ovom poglavlju smiju
izvoditi isključivo ovlašteni serviseri.
> Za popravke koristite samo originalne zamjenske
dijelove.
> Uvjerite se u pravilnu ugradnju dijelova kao i u
zadržavanje njihovog izvornog položaja i smjera.
10.1 Sigurnosne napomene
Pri svakoj zamjeni dijelova radi svoje vlastite sigurnosti i
radi izbjegavanja materijalne štete na uređaju vodite računa
o sljedećim sigurnosnim napomenama.
> Zaustavite rad uređaja.
e Opasnost!
Životna opasnost od strujnog udara na
naponskim priključcima!
Na stezaljkama za napajanje uređaja elek-
trični napon je prisutan i pri isključenoj
glavnoj sklopki.
> Odvojite uređaj sa strujne mreže izvla-
čeći mrežni utikač ili isključujući uređaj iz
napona preko separatora s najmanje
3 mm razmaka između kontakata (npr.
osigurači ili energetska sklopka).
a Opasnost!
Opasnost od opeklina i oparina zbog
vrućih dijelova!
Na svim dijelovima kroz koje protječe voda,
postoji opasnost od opeklina i oparina.
> Na dijelovima radite tek nakon što su se
ohladile.
> Zatvorite slavine za održavanje u polaznom i povratnom
vodu grijanja.
> Zatvorite slavinu za održavanje u dovodu hladne vode.
> Ispraznite uređaj, želite li zamijeniti dijelove kroz koje
prolazi voda!
> Pazite da voda koja kaplje ne dospije do drugih
provodljivih dijelova!
> Upotrebljavajte samo nove brtve i O-prstene!
> Nakon dovršetka radova provjerite nepropusnost svih
dijelova kroz koje protječe voda i priključke.
> Po završetku radova ispitajte funkciju uređaja.
10.2 Zamjena crpke
> Odvojite uređaj sa strujne mreže.
> Pustite vodu da se ohladi u uređaju na cca. 40 °C.
> Zatvorite slavine za održavanje u polaznom i povratnom
vodu grijanja.
> Ispraznite uređaj.
ab .
3
4 2
1

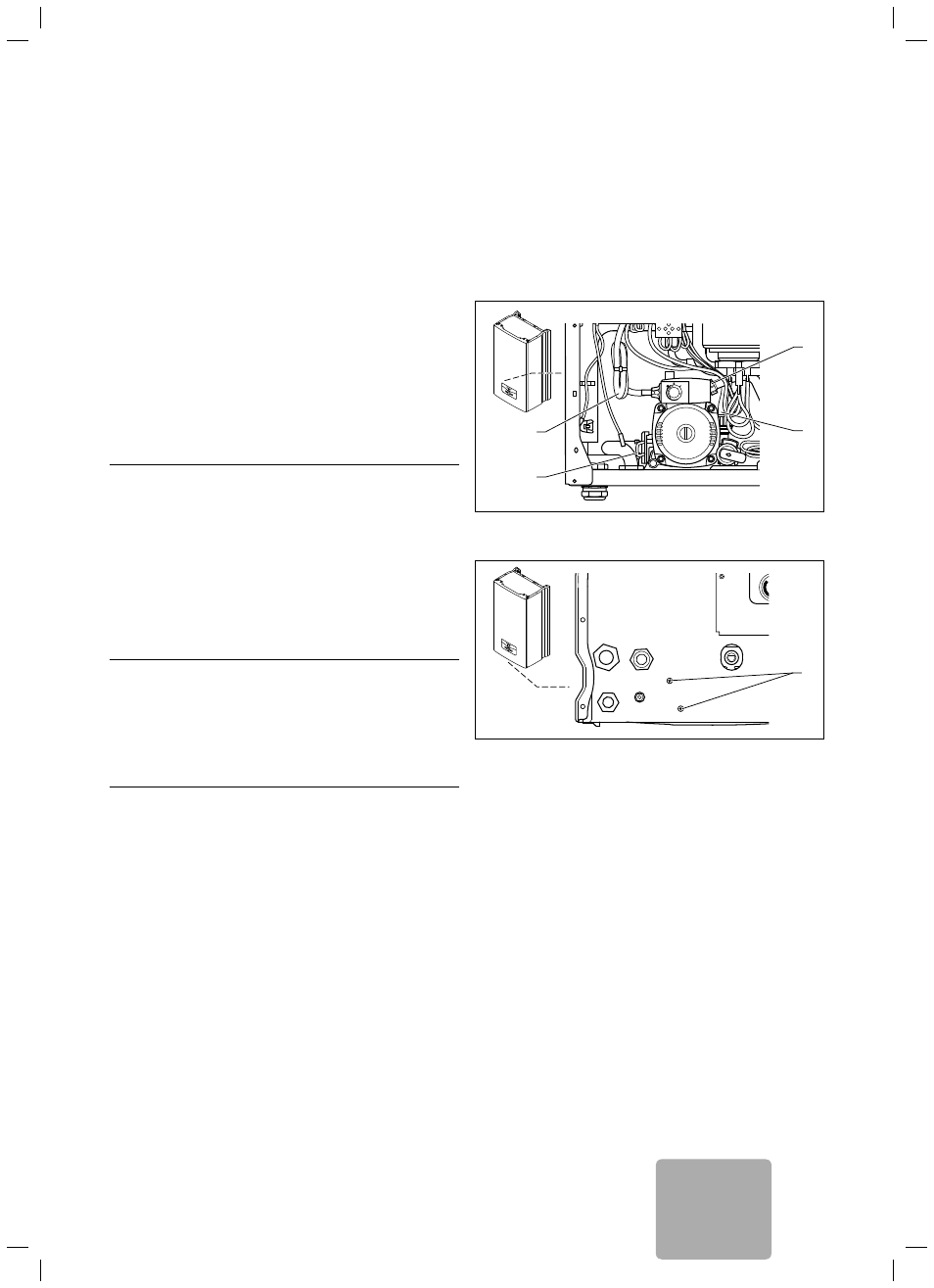

10.1 Izgradnja crpke
5
10.2 Vijci za pričvršćivanje na donjoj strani uređaja
> Skinite spojni kabel (4) na crpku s elektroničke ploče.
> Odvrnite vijčani spoj povratnog voda (1) prema
izmjenjivaču topline.
> Odvrnite vijčani spoj voda (2) prema ekspanzijskoj
posudi.
> Skinite sigurnosni držak (3).
> Otpustite vijke za pričvršćivanje (5) crpke na donjoj
strani uređaja.
> Oprezno okrećite crpku u smjeru kazaljke na satu, kako
biste je izvadili iz uređaja.
> Kod ugradnje nove crpke koristite nove brtve, umetnite
O-prsten s mazivom na bazi vode.
> Provjerite nepropusnost svih priključaka kroz koje pro-
tječe voda te čvrsti dosjed utičnih spojnika.
Prije ponovnog stavljanja uređaja u rad, vam preporučamo
provjeru funkcije crpke:
> Otpustite kapu brzog odzračnika.
> Odvijte pokrov na osovini crpke.
> Osovinu crpke okrećite odvijačem. Kada pritom
primijetite osjetan otpor, morate izvaditi motor crpke.
> Očistite rotor i kućište.
