Elektroinstalacija
Upute za instaliranje i održavanje eloBLOCK 0020094388_02
15
5
5.2
Priključak na mrežu
Vaillant eloBLOCK električni zidni uređaji za grijanje namije-
njeni su za priključivanje na 3 x 230/400 V.
Uređaji VE 6 i VE 9 se mogu priključiti pomoći mosta na 1 x
230 V.
Nazivni napon svake faze mreže mora biti 230 V; kod mrež-
nih napona iznad 253 V i ispod 190 V, moguć je utjecaj na
funkciju uređaja.
PE W
V
U
N
N
1

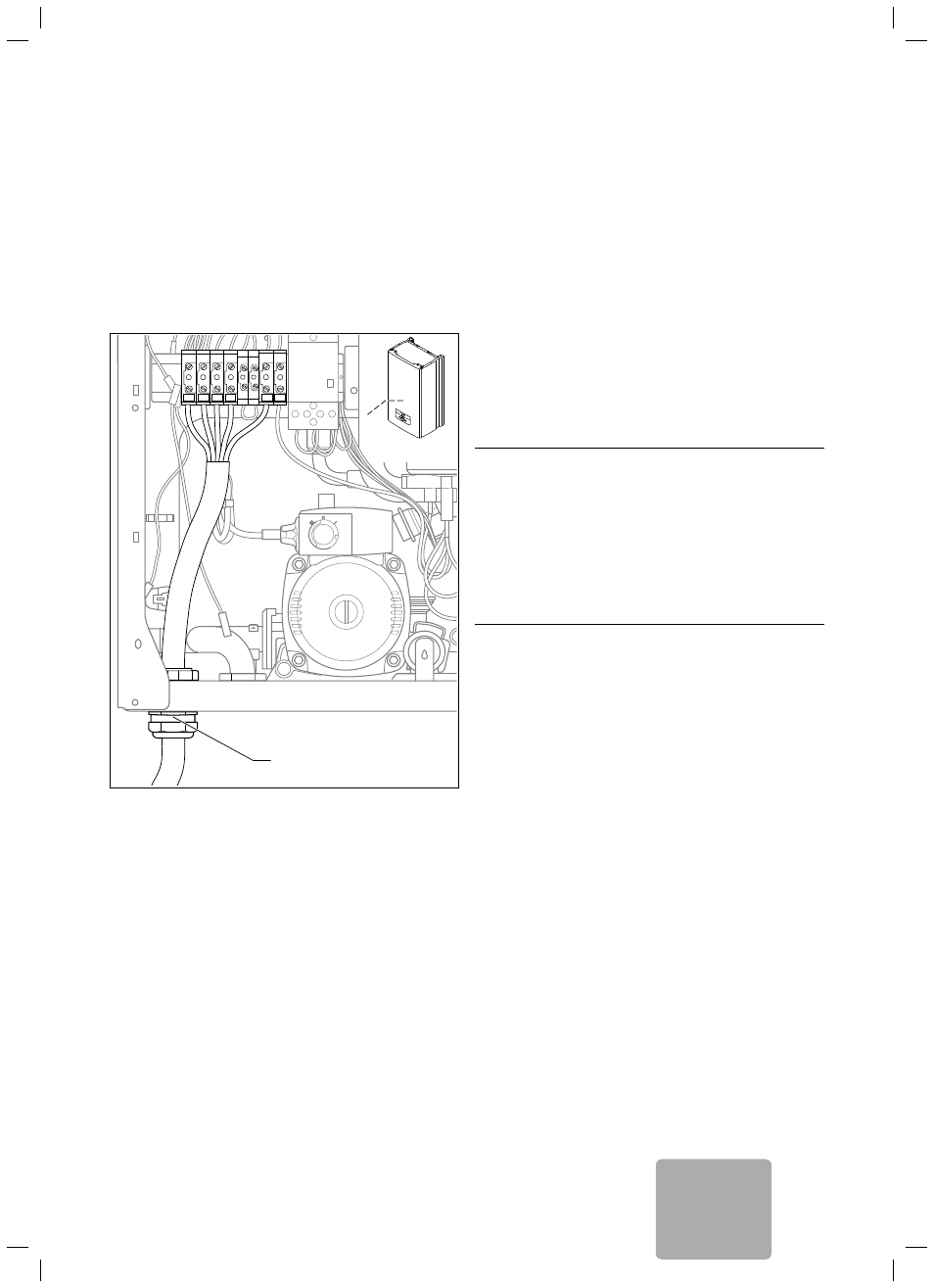

5.1 Priključak na mrežu (ovdje: eloBLOCK VE 24, VE 28)
> Skinite prednju oplatu uređaja.
> Montirajte priložene prolazne vijčane spojeve za kabel-
sku provodnicu priključka na mrežu.
> Provedite mrežni vod kroz kabelsku uvodnicu (1) lijevo na
donjoj strani uređaja.
> S mrežnog voda skinite plašt za cca. 2 - 3 mm i skinite
izolaciju sa žila.
> Priključite priključni kabel na odgovarajuće vijčane
stezaljke (¬ sl. 5.2 do sl. 5.4).
i
Provjerite drže li se priključni kabeli mehanički
čvrsto u vijčanim stezaljkama kabelskih provod-
nica.
> Postavite prednju oplatu.
5.3
Rad s dvotarifnim brojilom
Opskrbu strujom po normalnoj tarifi može prekinuti opskr-
bljivač u vremenima najintenzivnije potrošnje. Pogon grija-
nja je tada moguć samo u vremenima opskrbe strujom po
niskoj tarifi.
Trajanje i učestalost opskrbe strujom po niskoj tarifi odre-
đuje opskrbljivač odn. to se s njim mora dogovoriti.
> Odstranite most na stezaljci J3 (ogrijevna snaga)
(¬ sl. 5.2 do sl. 5.4).
> Priključite kontakt prijemnika mrežnog upravljanja na
stezaljku J3.
5.4 Priključci
uzemljenja
e
Opasnost!
Opasnost po život od strujnog udara zbog
kratkog spoja na uređaju.
Za otklanjanje utjecaja mogućeg kratkog
spoja u uređaju (npr. zbog prodiranja vode),
mora se na kućištu uređaja za grijanje pri-
ključiti dodatni kabel za uzemljenje.
> Spojite priključak uzemljenja uređaja za
grijanje s primjerenim priključkom za
uzemljenje kućne instalacije.
5.5
Priključivanje regulacijskih uređaja, pribora
i eksternih komponenti sustava
Montažu provedite prema dotičnim uputama za uporabu.
Potrebne priključke na elektroniku uređaja za grijanje (npr.
kod eksternih regulacijskih uređaja, osjetnika vanjske tem-
perature i sl.) izvedite kako slijedi:
> Skinite prednju oplatu uređaja.
> Provedite priključne vodove komponenti za priključivanje
kroz kabelske provodnice s lijeve ili s desne strane na
donjoj strani uređaja.
> S priključnog voda skinite plašt za cca. 2 - 3 cm i skinite
izolaciju sa žila.
> Priključite priključni kabel na odgovarajuće vijčane ste-
zaljke (¬ sl. 5.2 do sl. 5.4).
i
Osigurajte da priključni kabel bude mehanički
čvrsto pričvršćen u vijčane stezaljke.
> Postavite prednju oplatu.
